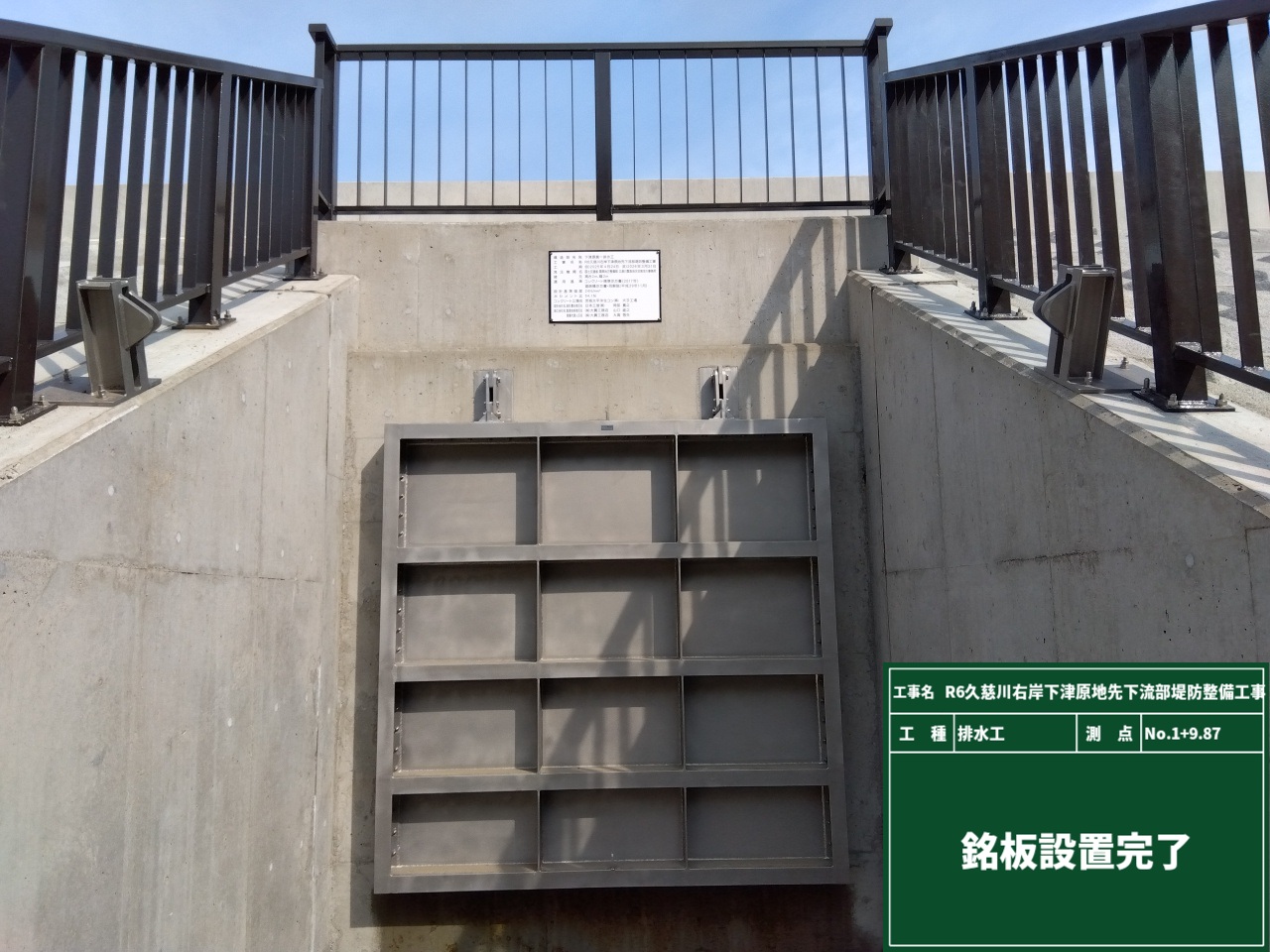

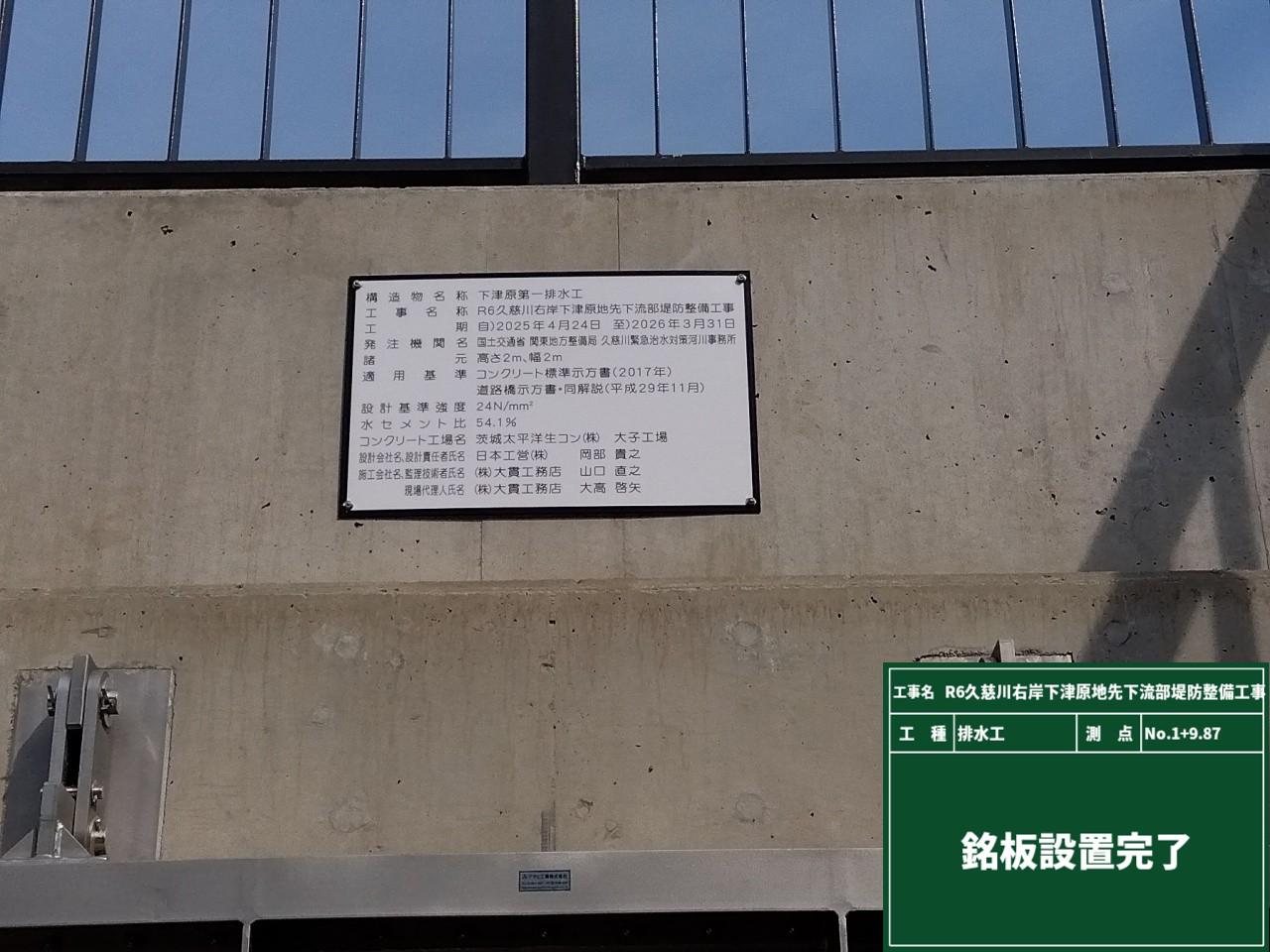

現場の作業が完了した証として、銘版を設置しました。
構造物の”名札”や”記録”として、メンテナンスや安全確保に使用されるものなのですが…
ここには現場名や、工事内容、工事期間、そして施工会社名などが記載されるので、施工に関わった技術者にとっては、誇りの詰まったものでもあります✨

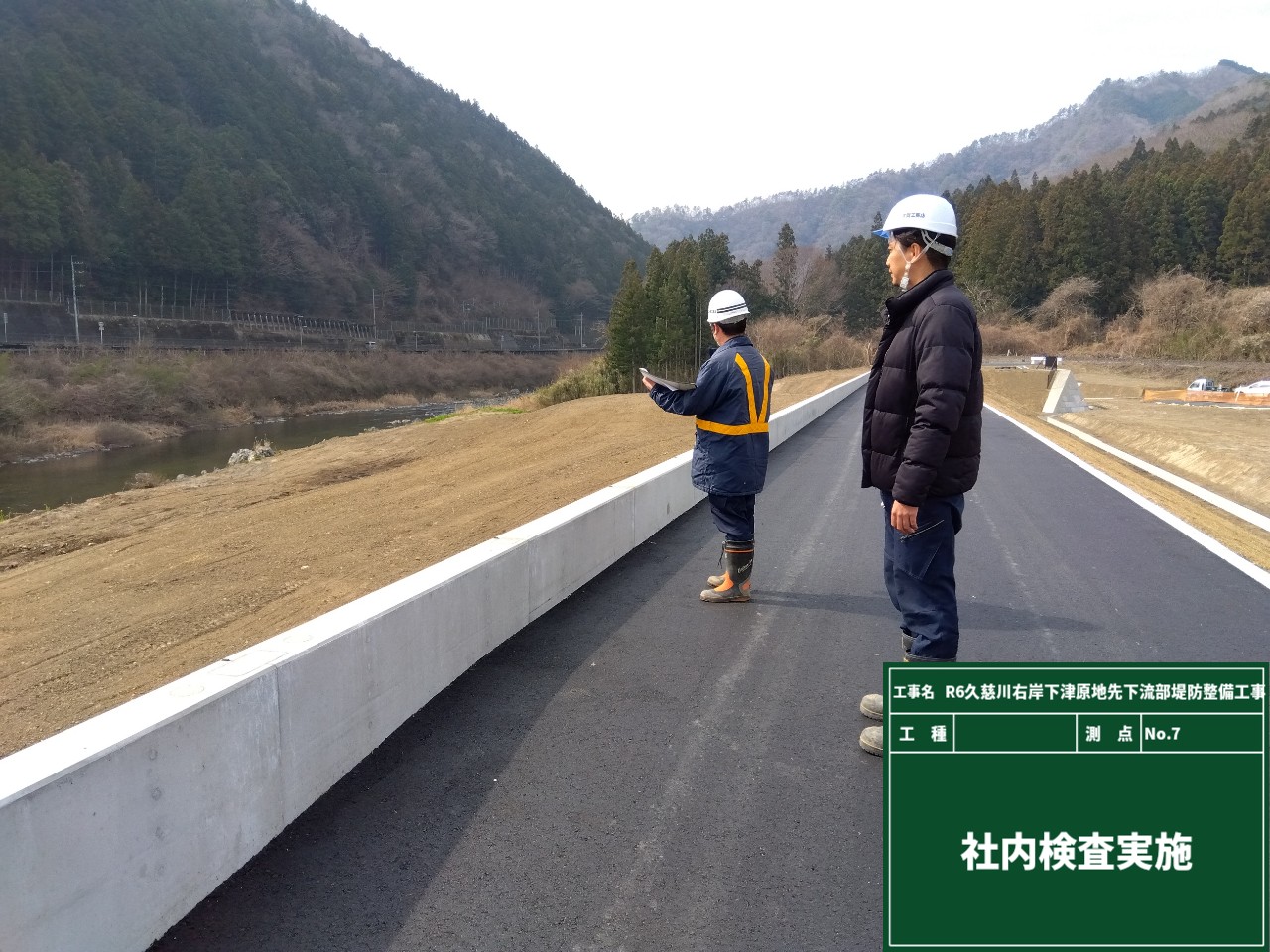

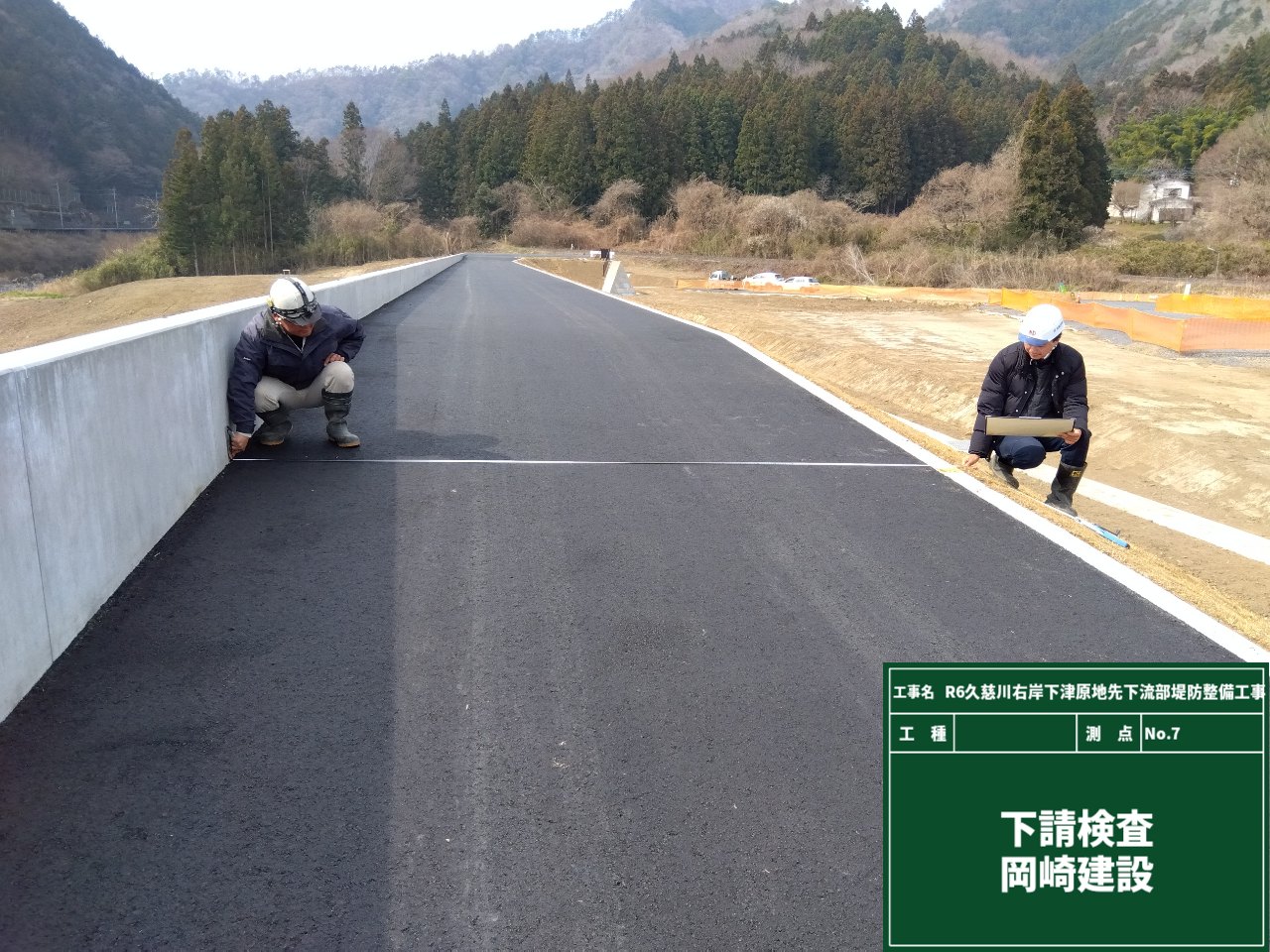

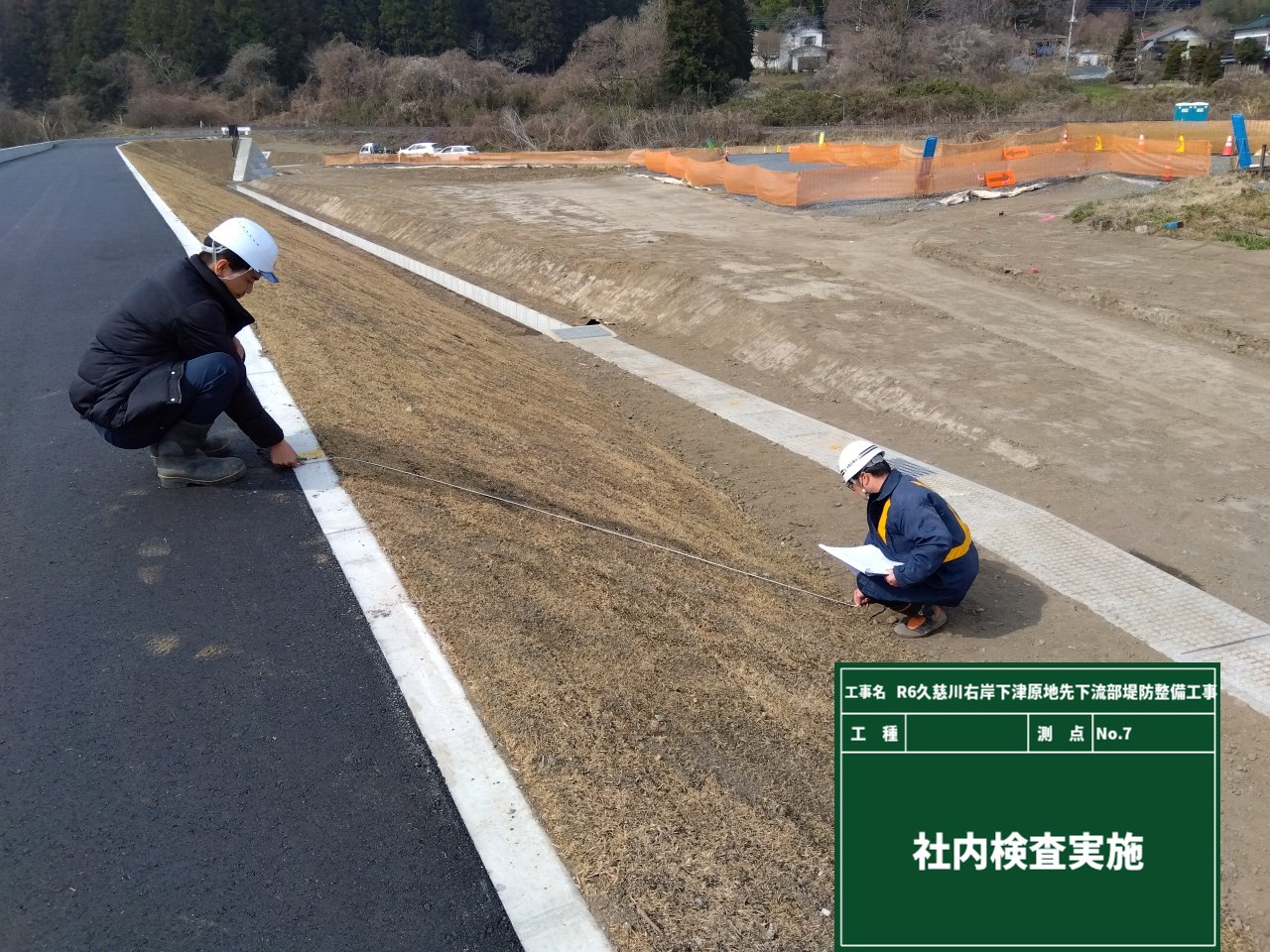

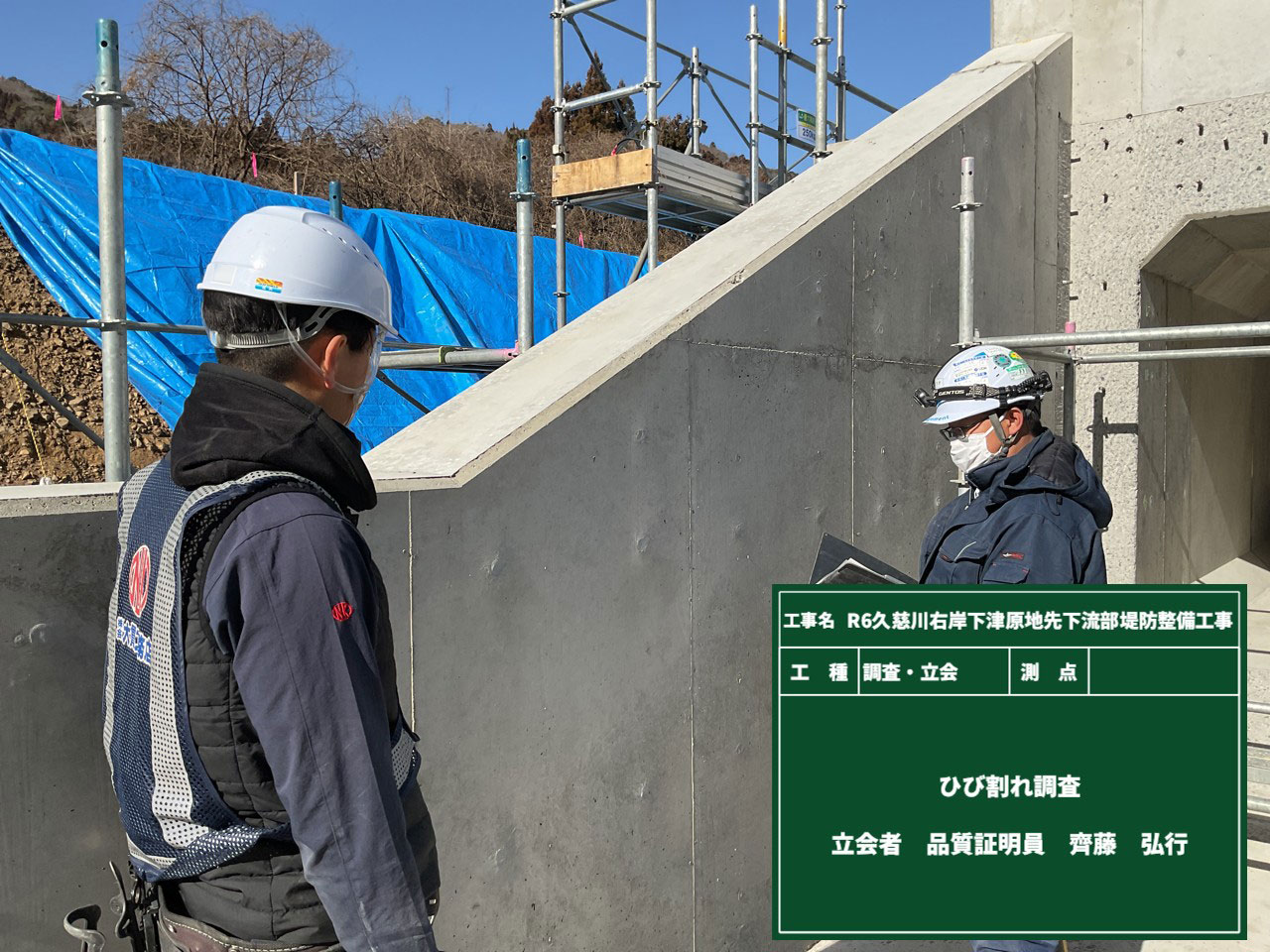

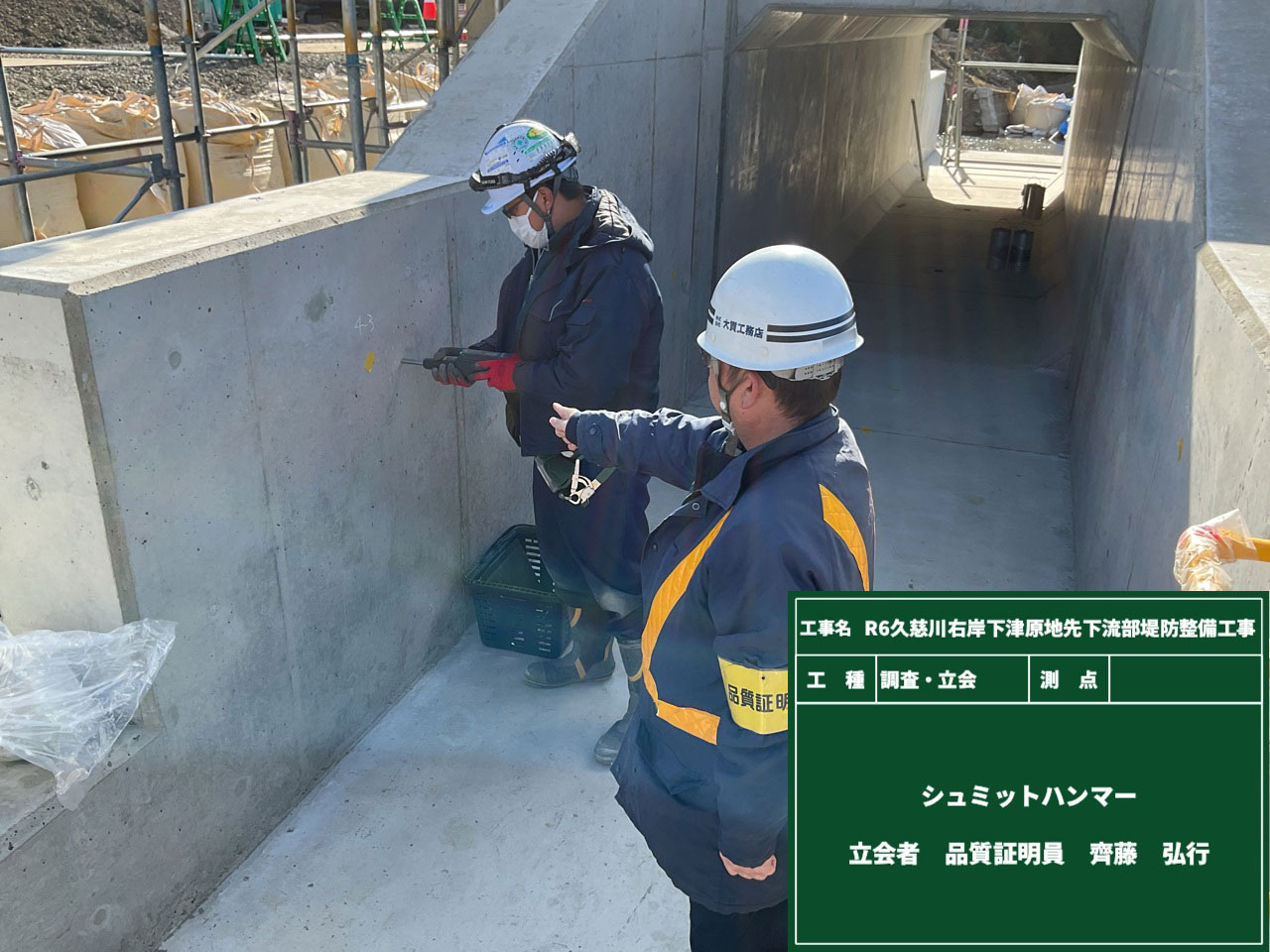

そして工事が完了すると、竣工検査に向けて現場では下請検査や社内検査が行われます。
これは、発注者立会いの竣工検査前の大事な確認作業です。
万が一、何か修正箇所があれば、この段階で修正を行います。
＿＿とはいえ、当然そんな修正はないですけどね✨
それをきちんと照明するためにも、細部まで設計通りに作業ができているかを確認していきます👀📏

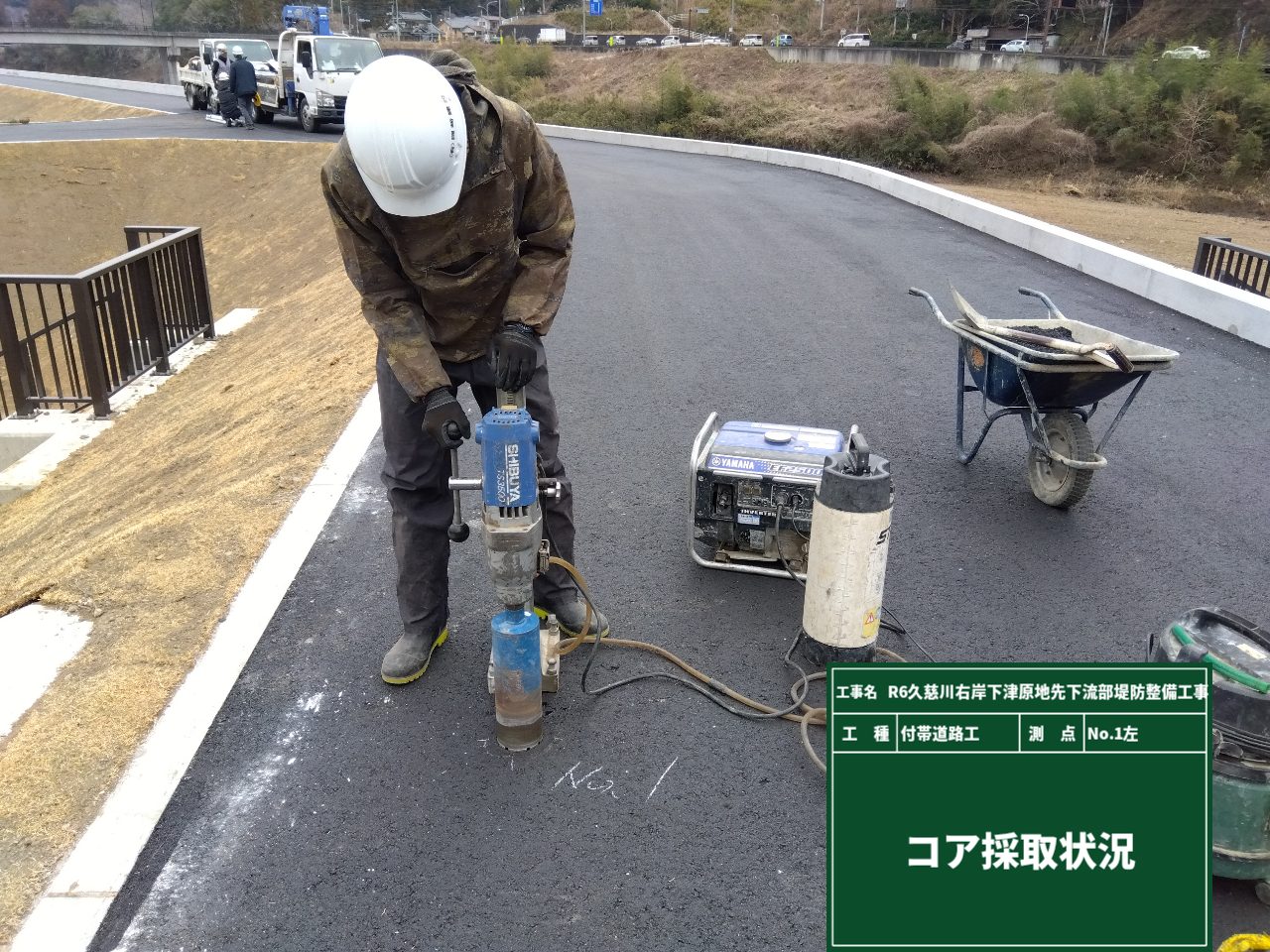

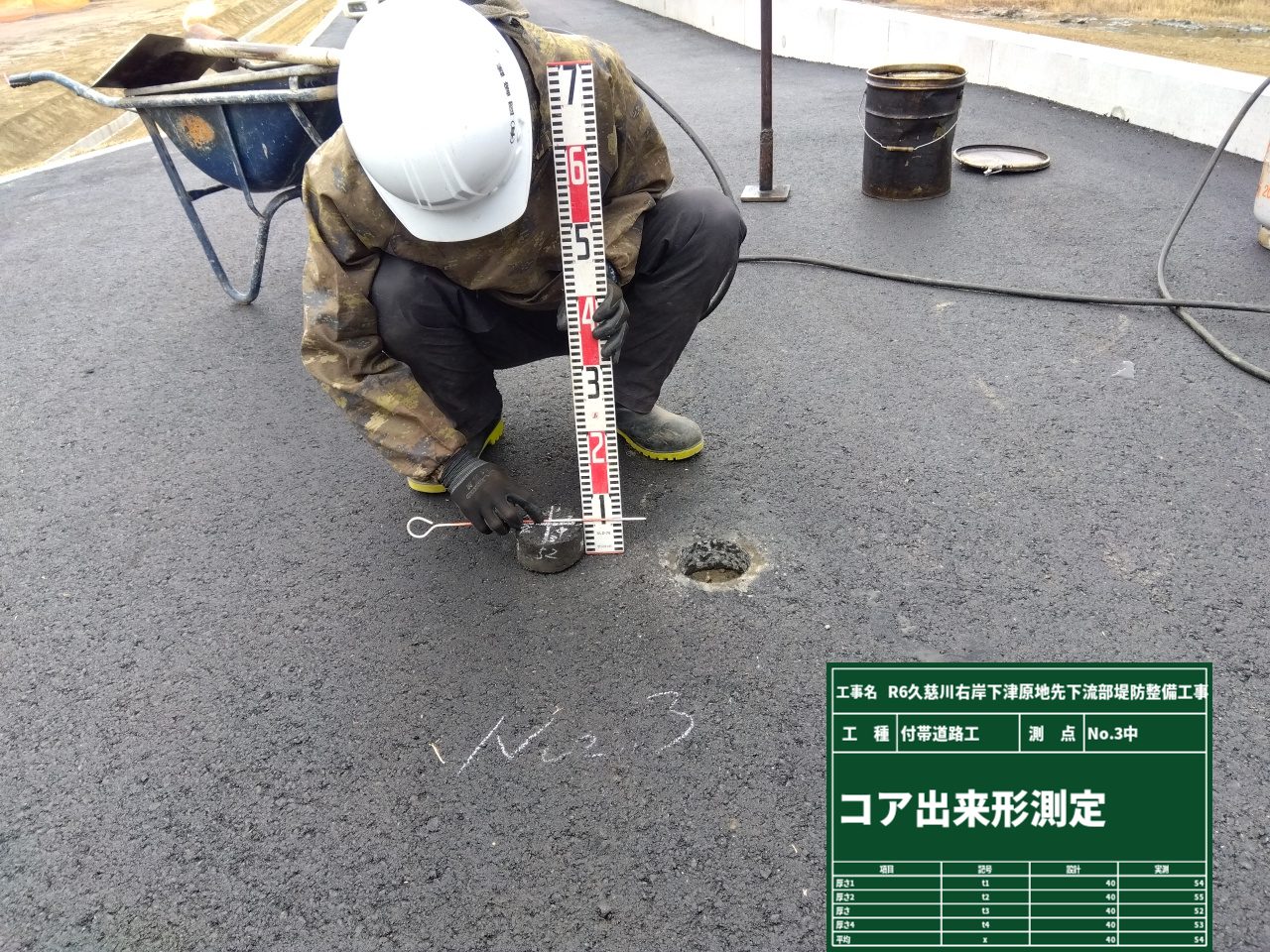

前回の日記で書いたもうひとつの大事な試験…それは舗装の「コア採取」です。
実際に舗装をした場所から3箇所を選んで、コアを採取します。
（写真もNo.1とNo.3と分かるように書いてありますね😊）
円柱状にくり抜いたコアを使って、アスファルト舗装の厚みや密度、構造が設計通りに施工されているかをチェック👀
見た目だけでは分からない”中身”を確認する大切な検査です。
そして、きちんと施工されていることが確認できれば無事OK‼
ちなみに…コア採取であけた穴は再度舗装材で埋戻しをするので、心配しないで下さいね♪
道路は、いくつもの工程を重ねてできているのを知っていますか？？？
実は層ごとに役割があって、それぞれ違う作業をしているんです！
今回はその中から、5枚の写真をピックアップしてご紹介します😊

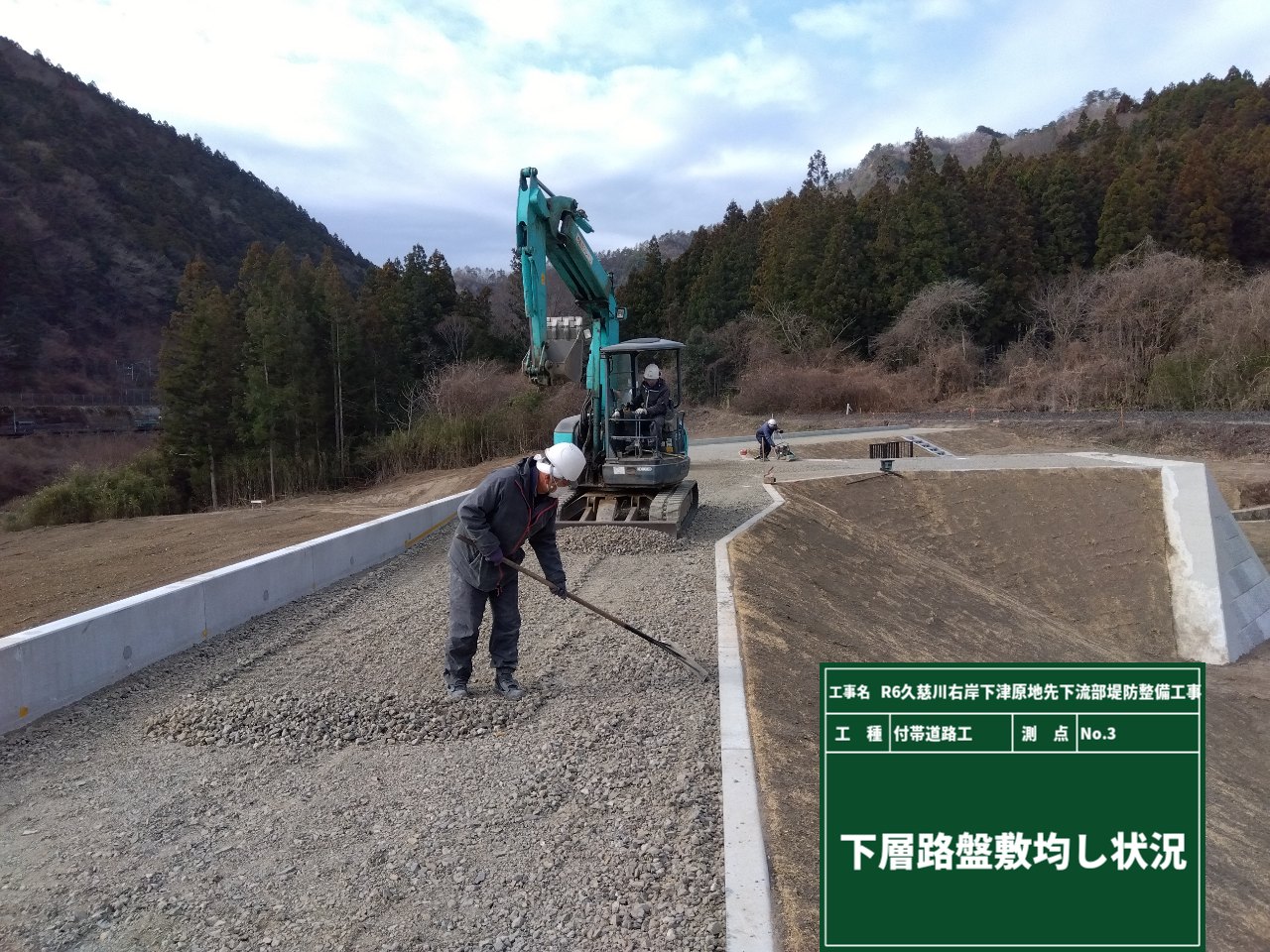

道路舗装の最上部(アスファルト)と基礎(路床)の間の部分を下層路盤と言います。
【1枚目写真】下層路盤づくり！ 砕石を敷いて、しっかり締固めていきます。 高さがバッチリ決まったら次の工程へ👉👉

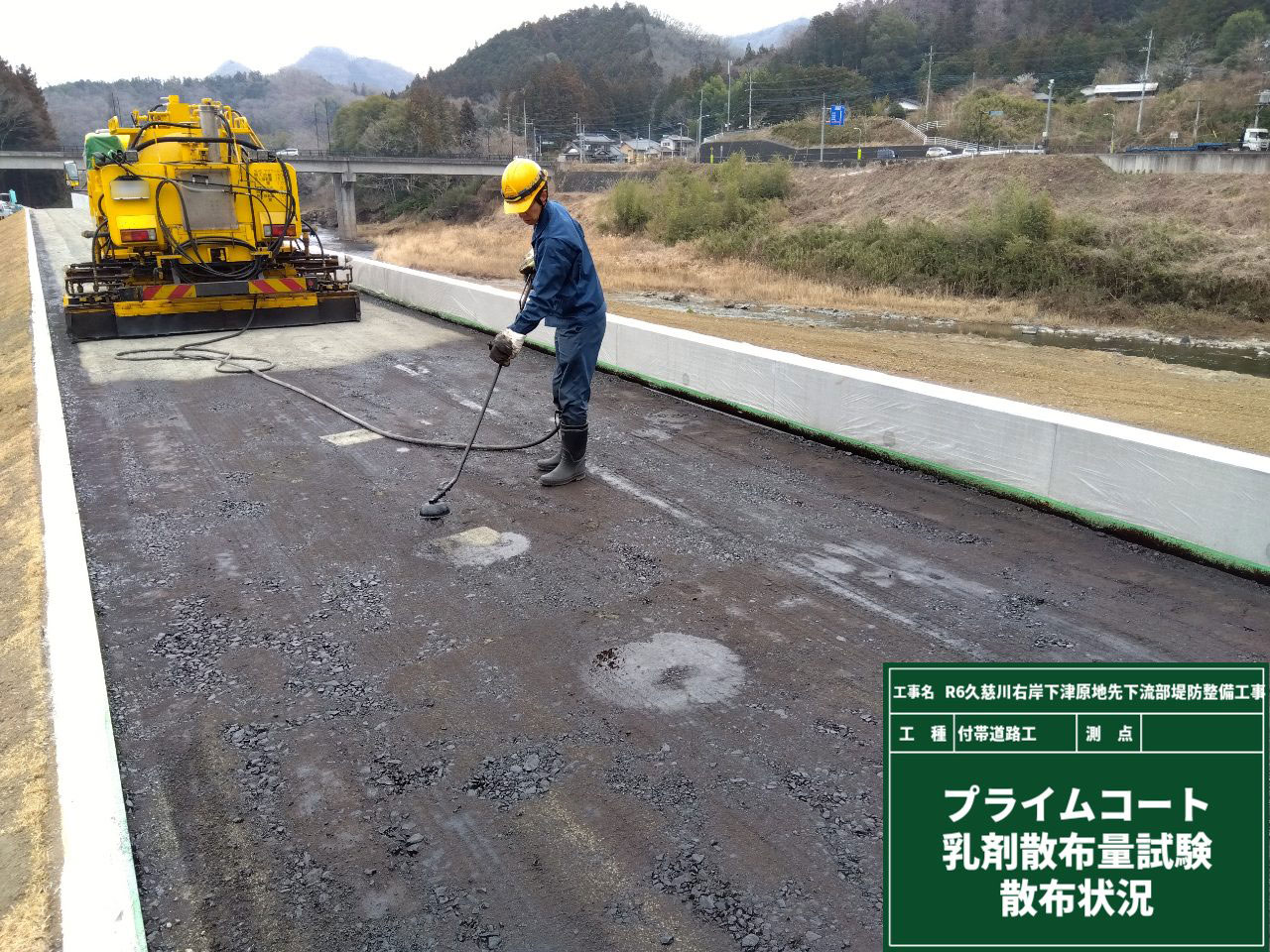

【2枚目写真】次は乳剤を散布！ 乳剤は本番前に、ムラなく散布されいているかを確認する試験を行います👀

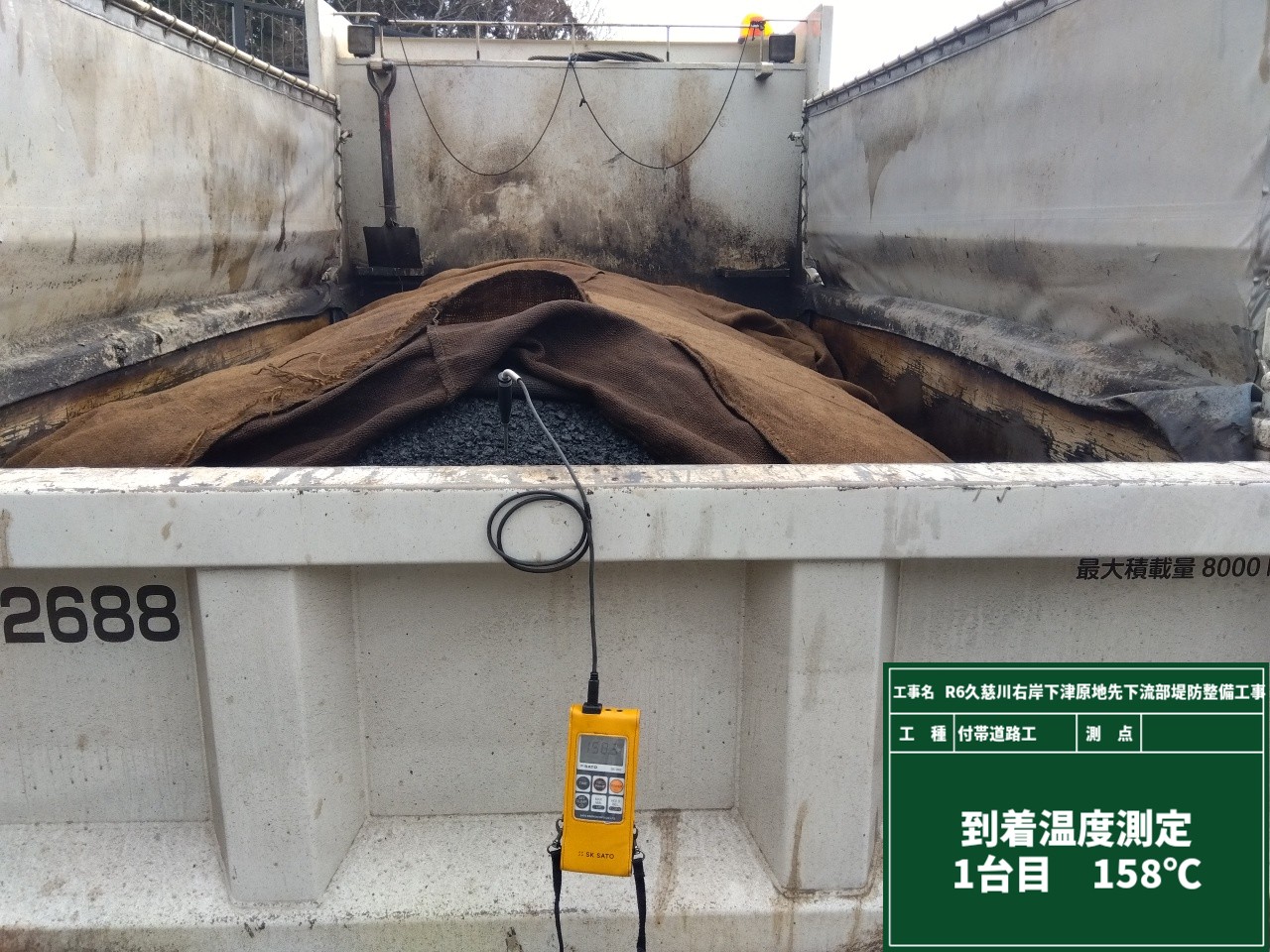

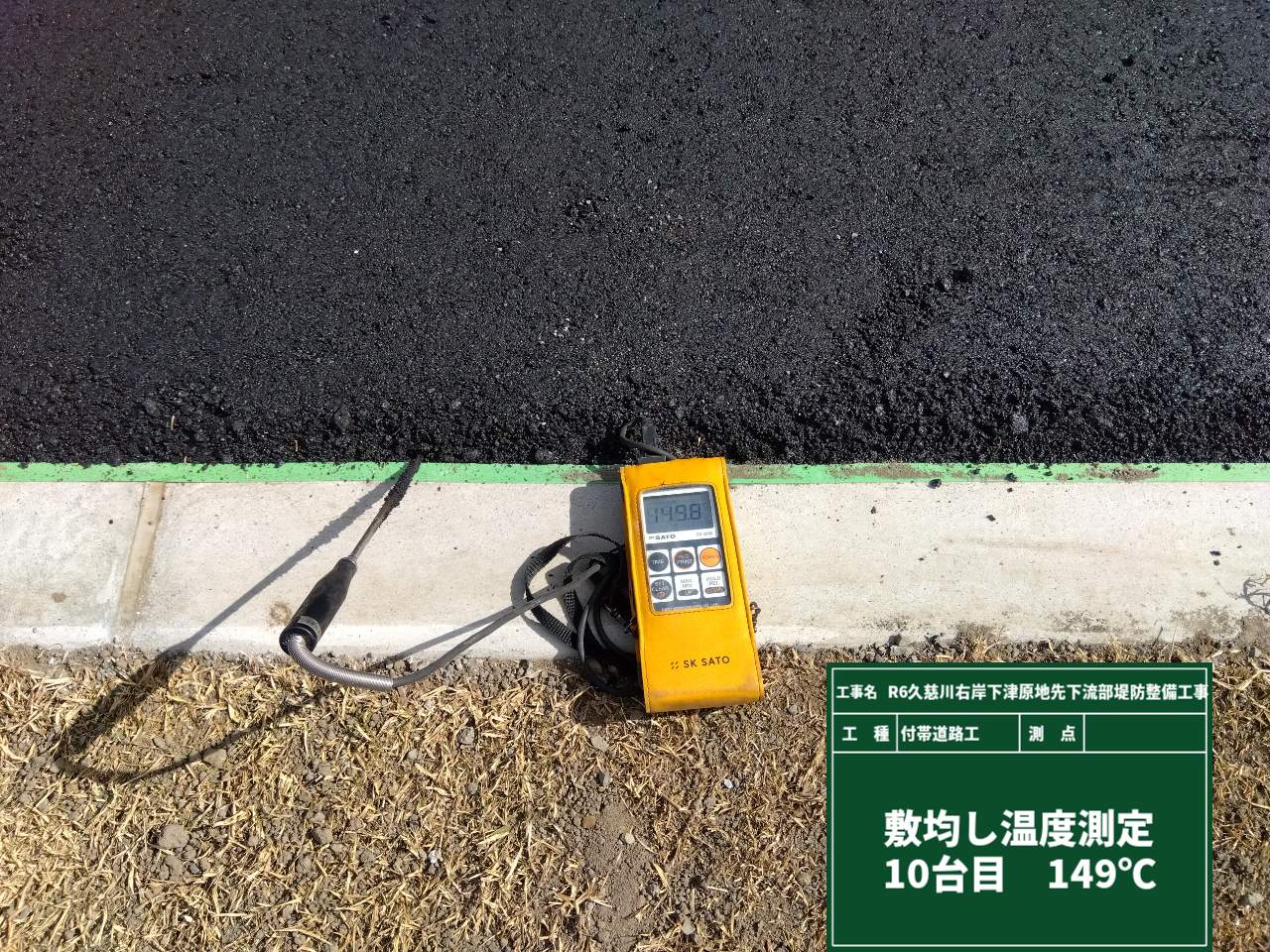

【3・4枚目写真】いよいよアスファルト舗装！ アスファルト舗装は温度が命🌡🔥
現場到着時・敷均し時・転圧まで、それぞれの決めれられた温度を下回らないように温度管理をしながら作業を進めます。

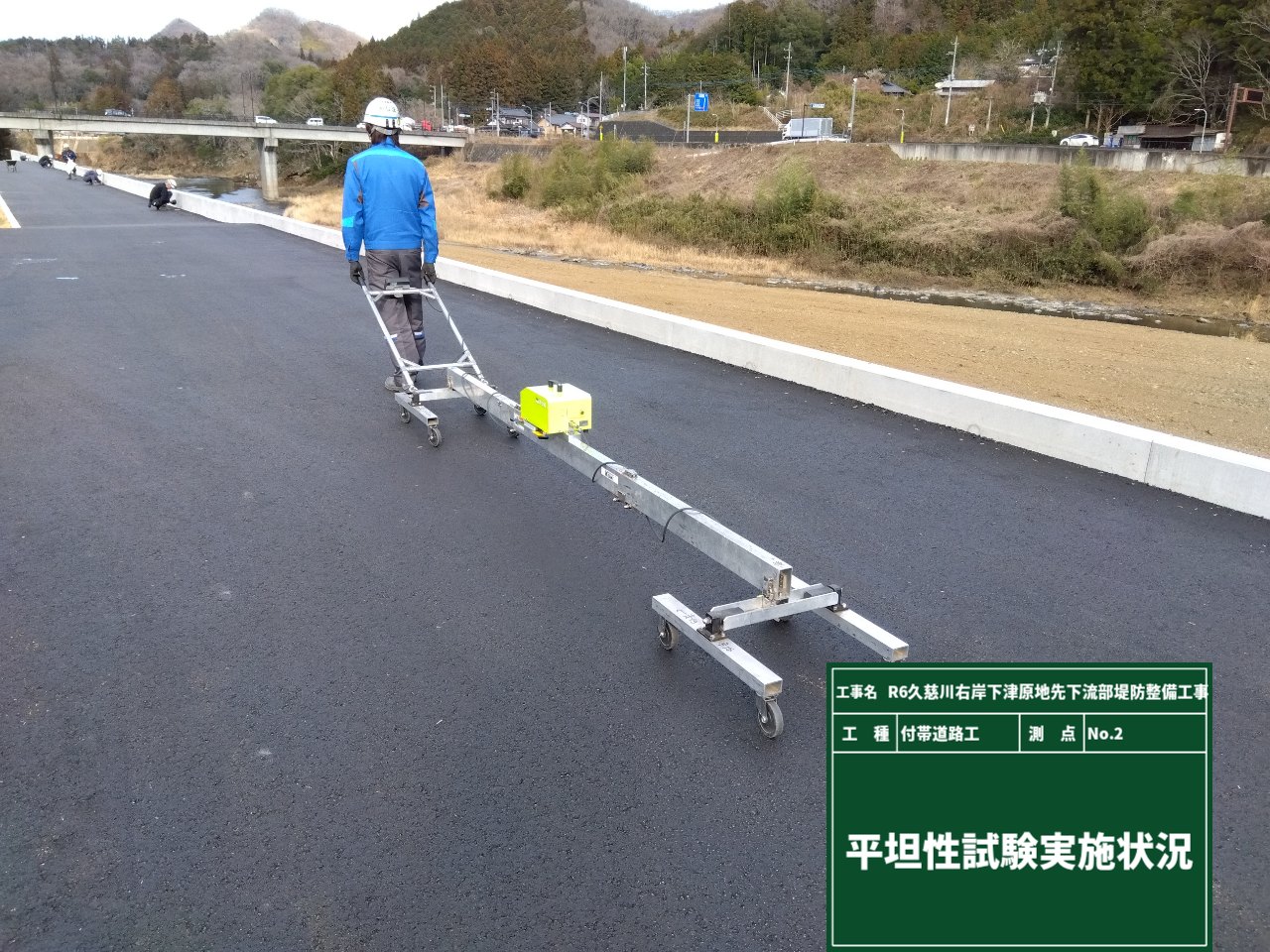

【5枚目写真】仕上げは品質試験！ まずは「平坦性試験」からです。
道路の舗装表面がどれだけ平らか、凹凸度合いを測定する試験です。 このチェックで安全で走りやすい道路が完成します✨
もうひとつ大事な試験もありますが、その様子はまた来週にご紹介しますね🔜

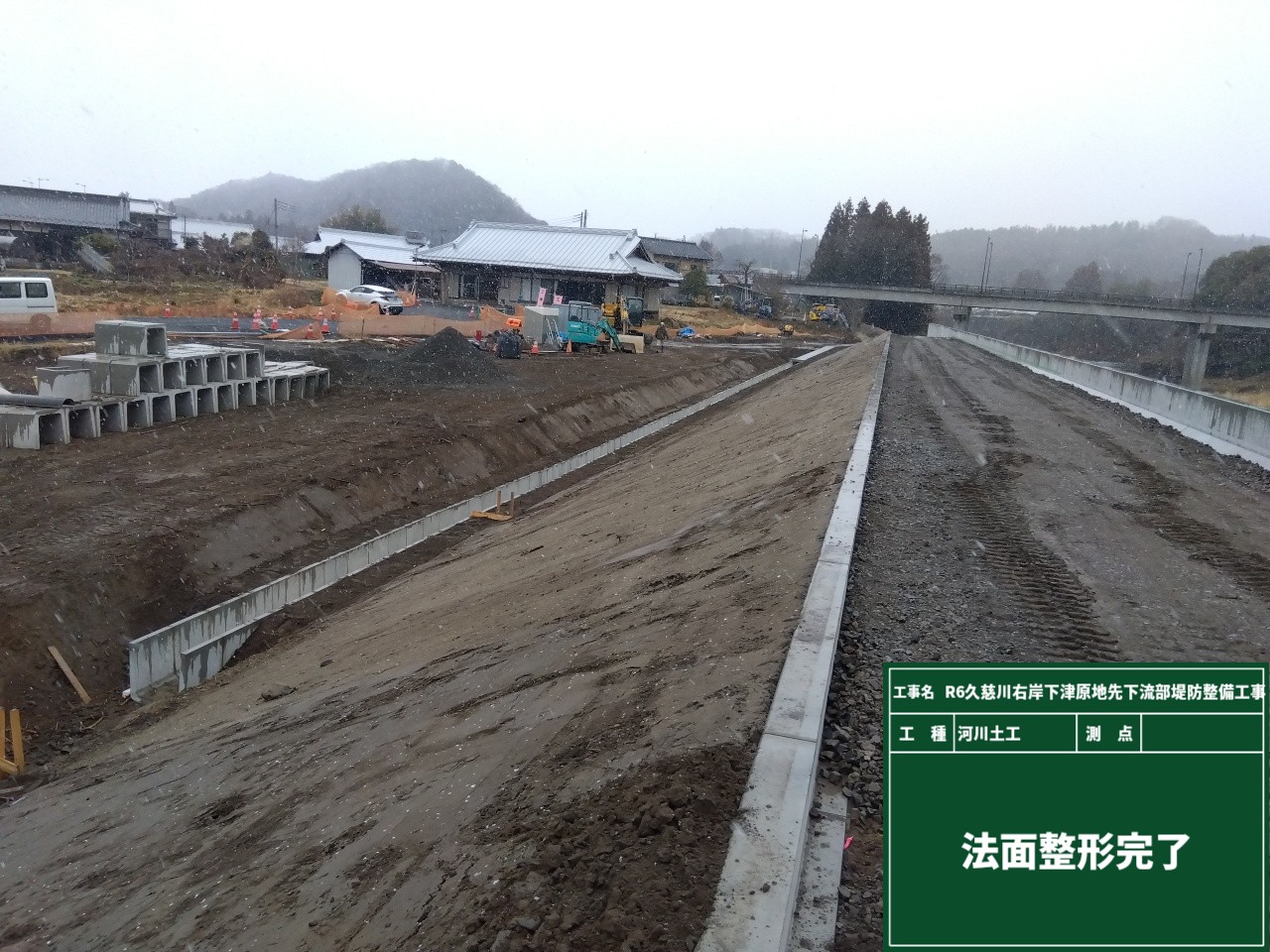

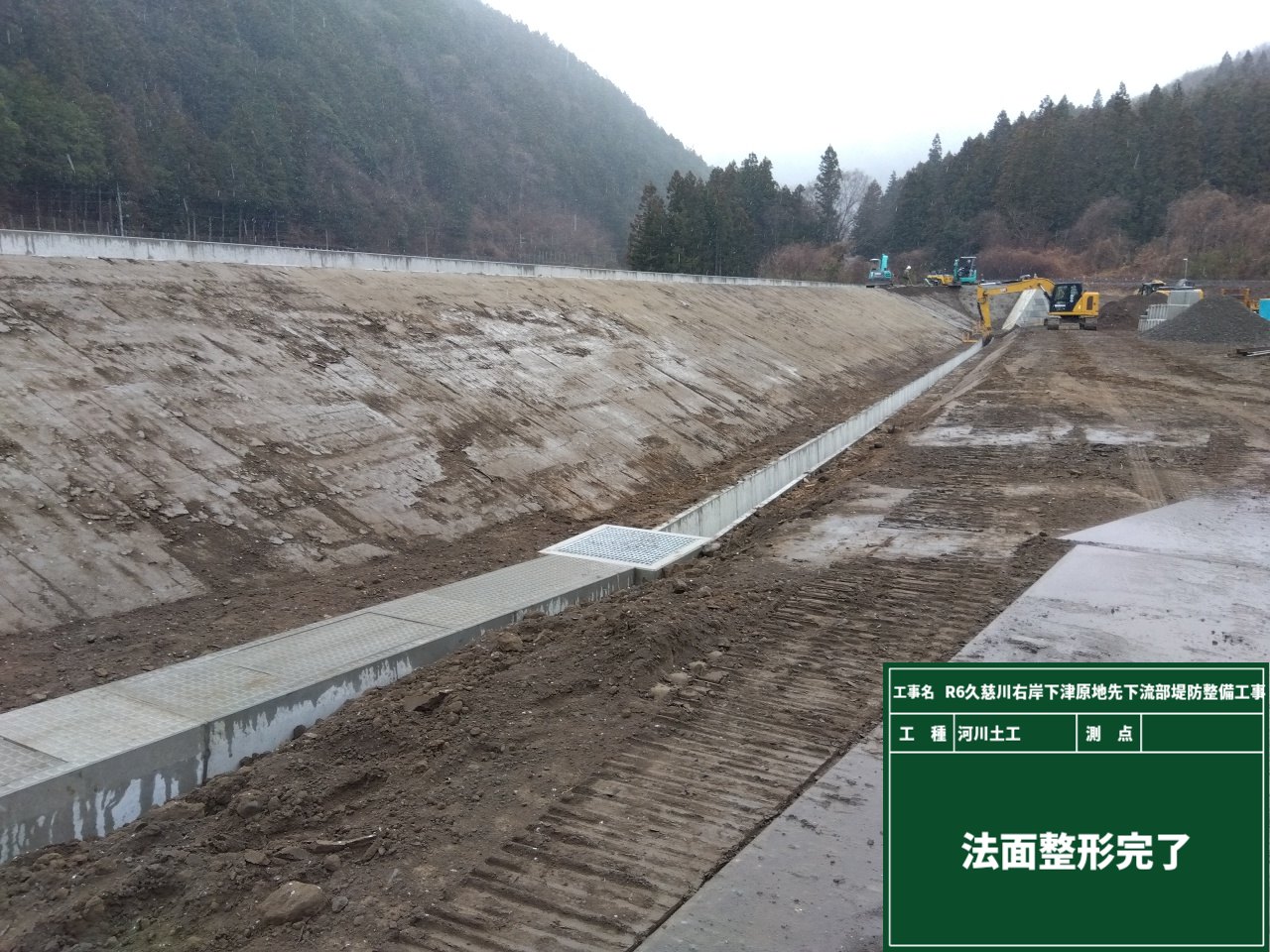

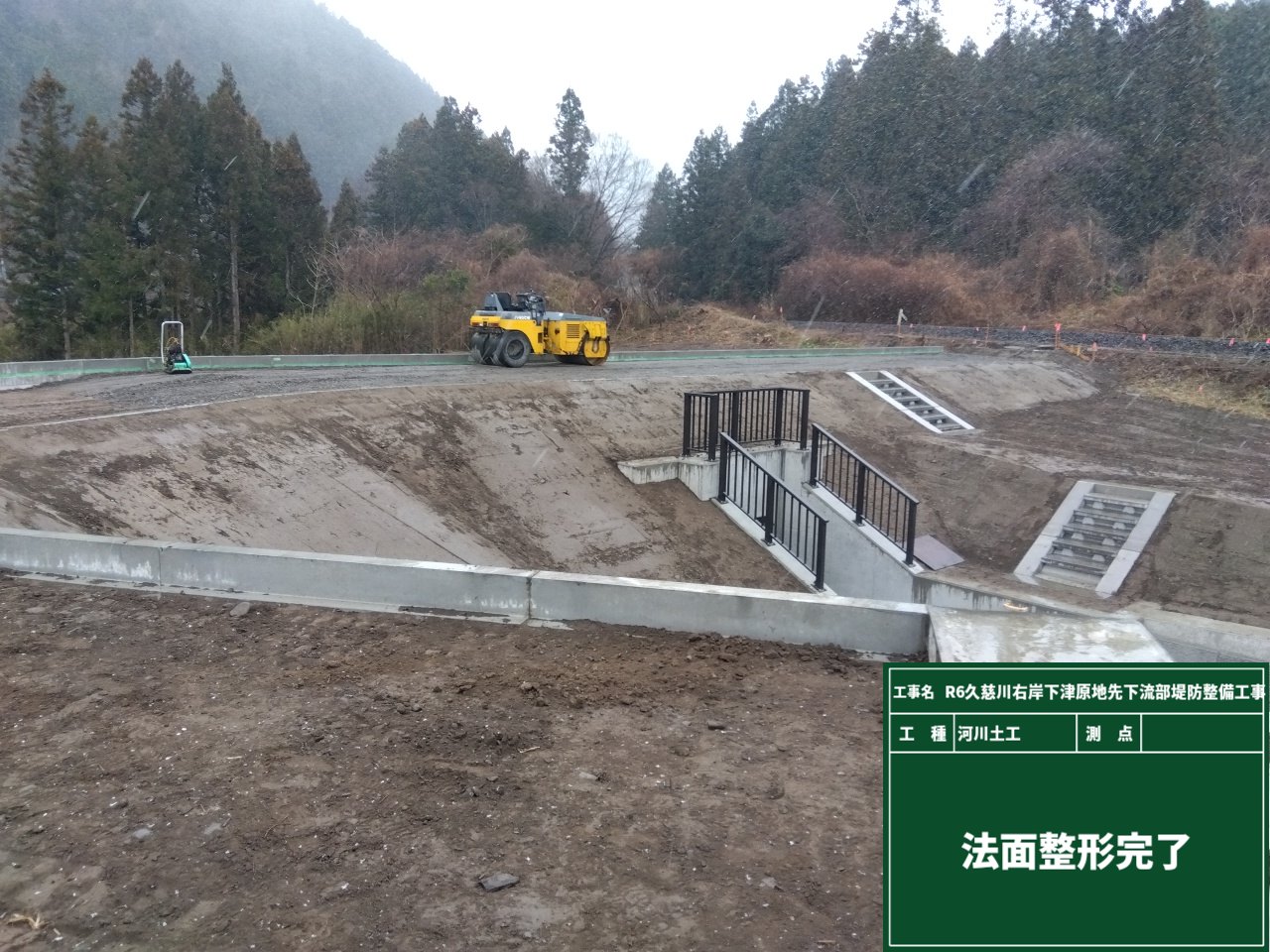

法面整形が完了しました。
設置した排水溝やブロックとセットで見ると、とてもきれいな出来栄えです✨
階段や転落防止柵も、景色の中でいいアクセントになっています😊

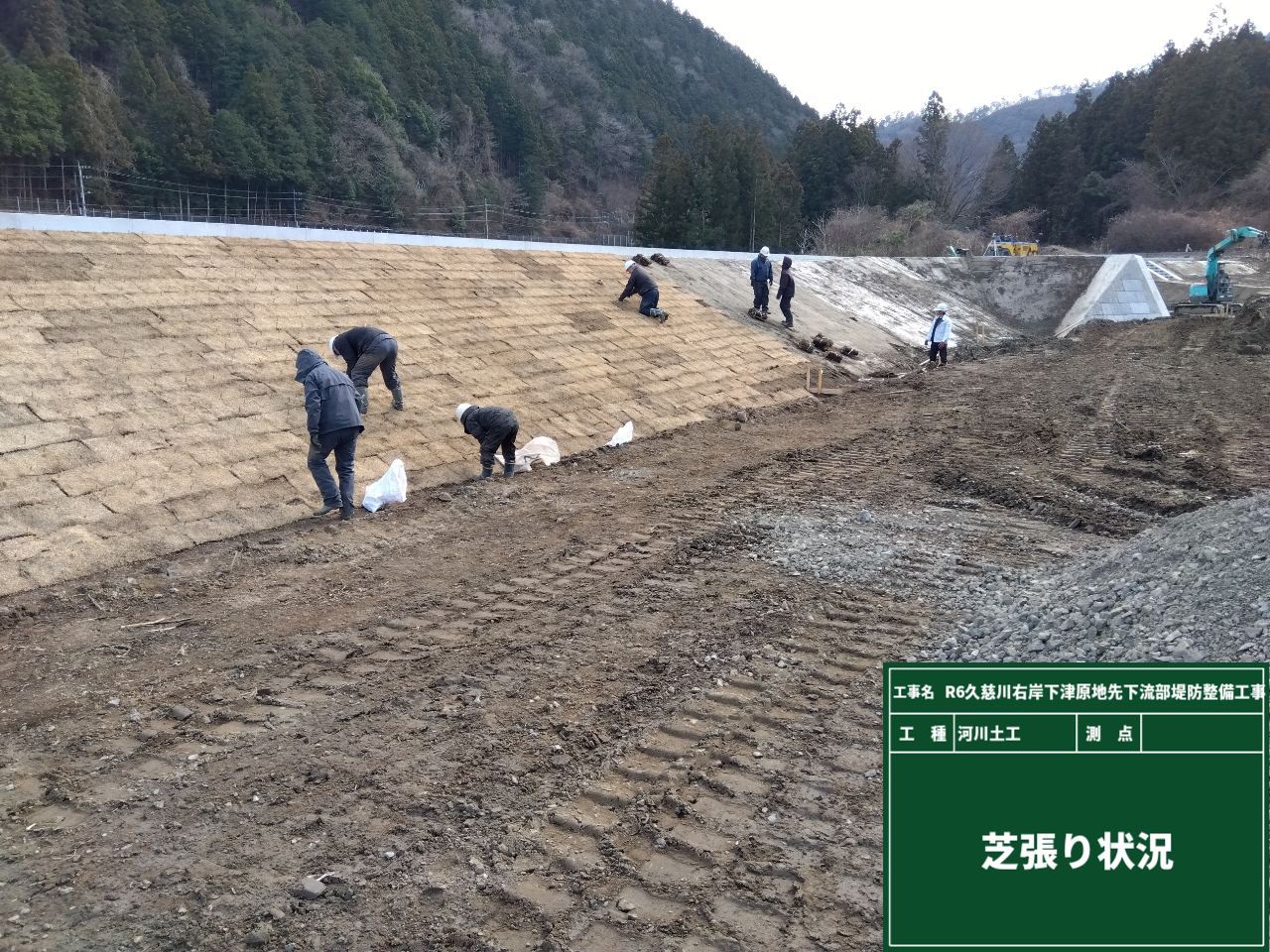

整形が終わった法面には、さっそく次の作業の「芝張り」です🌱🌱🌱
みんなで一斉によーいスタート！
土色だった法面が、一気に芝色に変わりましたね。
この芝がしっかり根を張ることで、雨などによる土の流出を防いで法面を守ってくれるんです✨
春になるのが、今から楽しみです😊

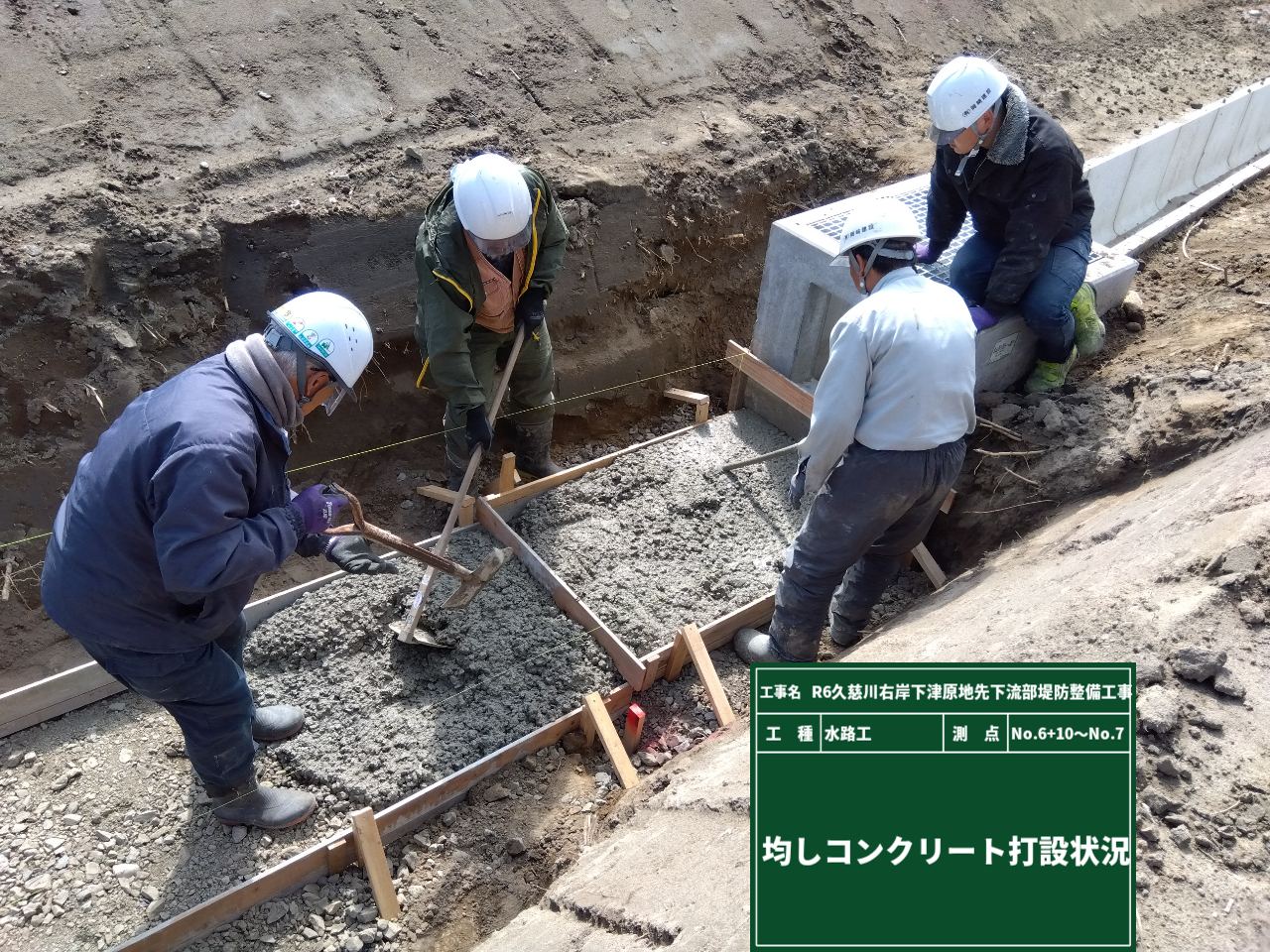

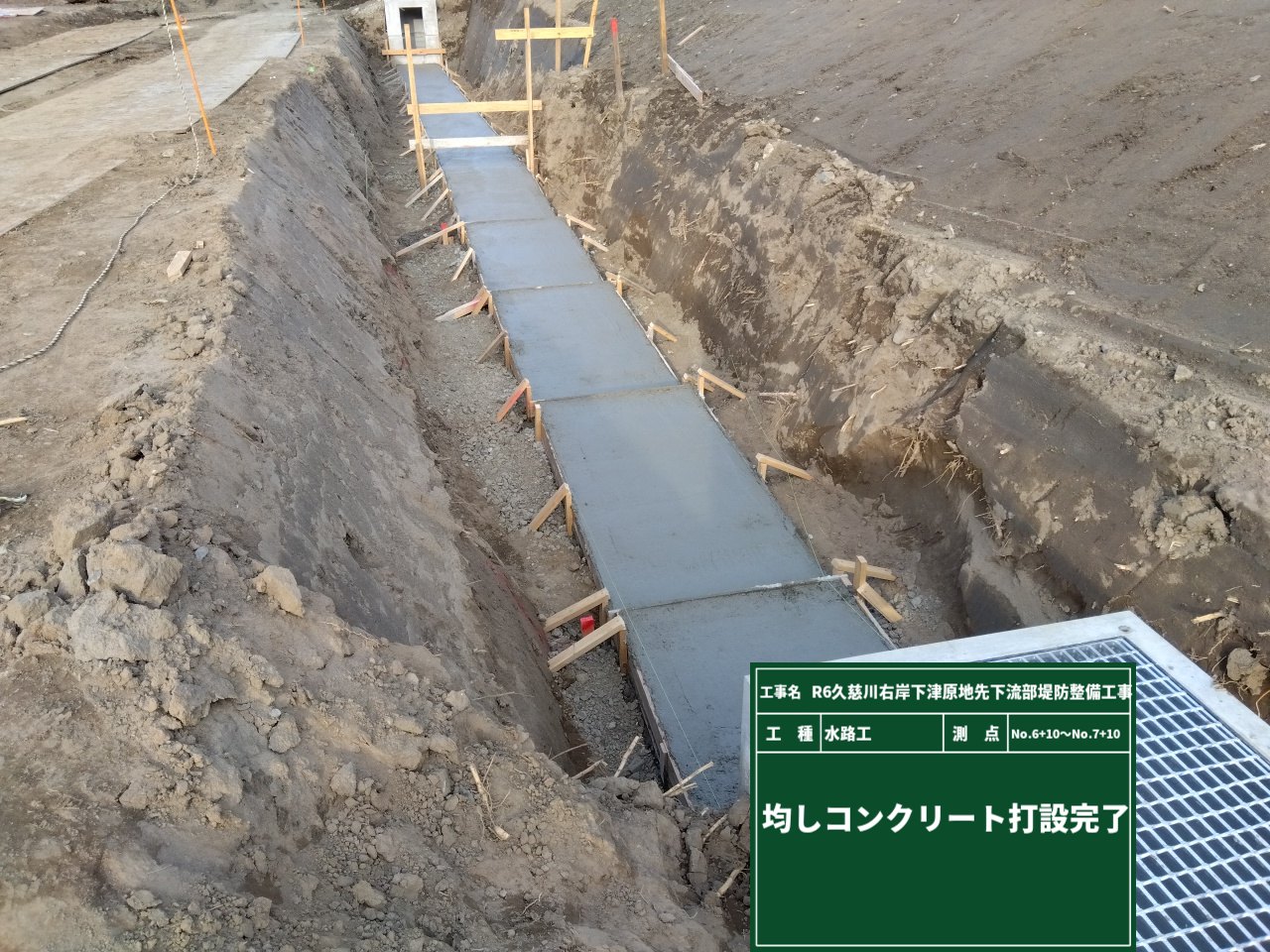

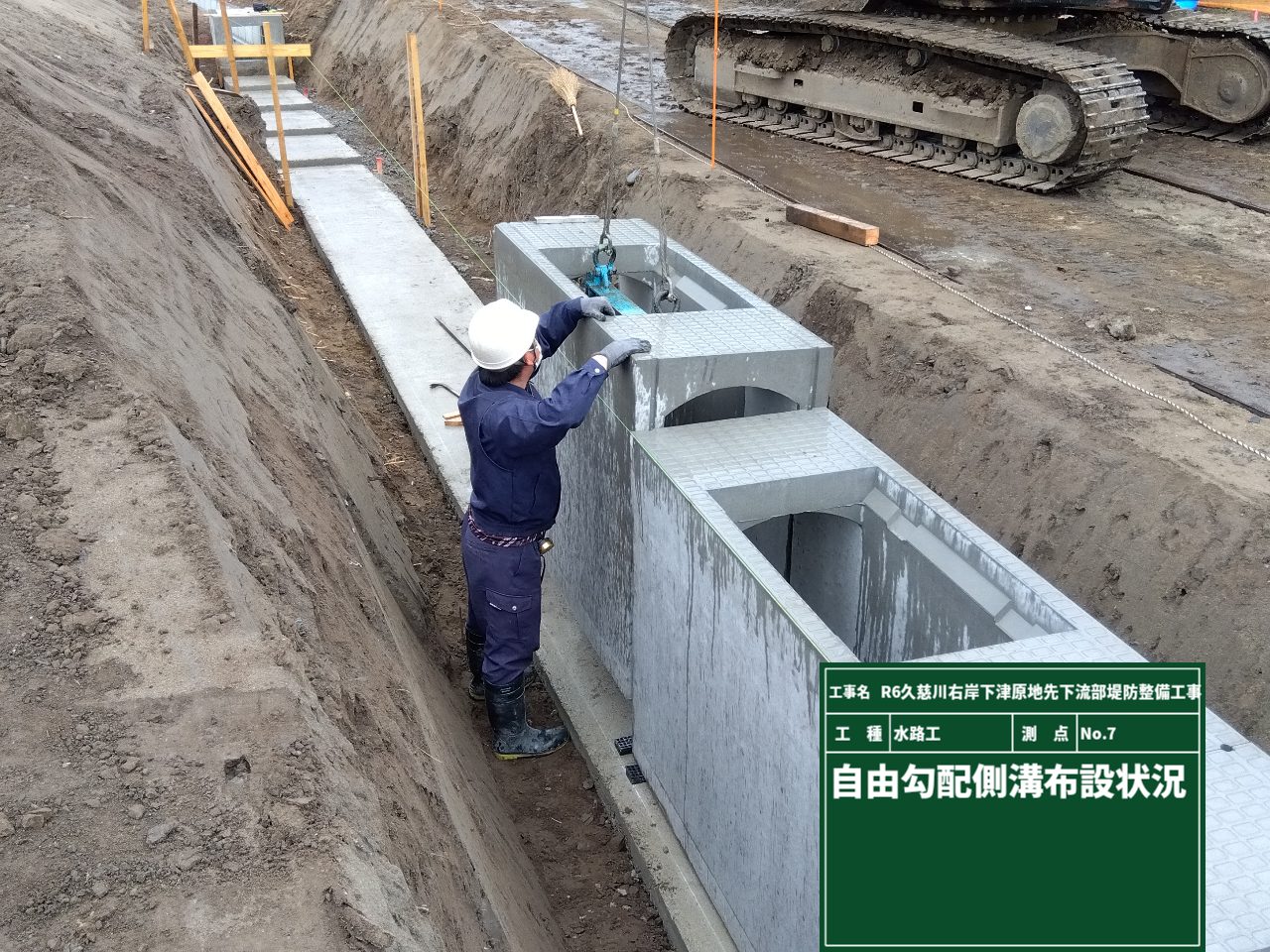

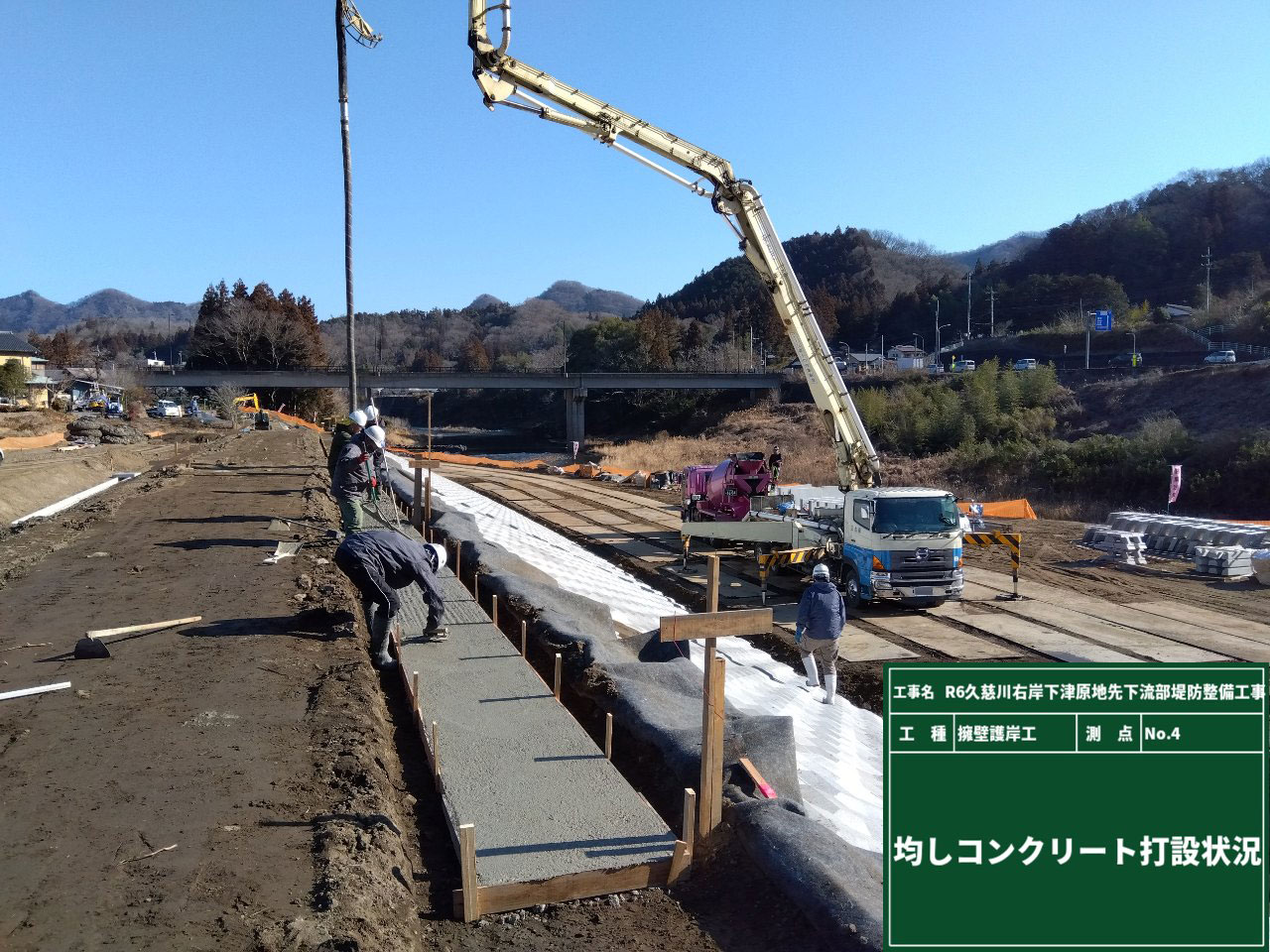

自由勾配側溝を布設するため、まずは均しコンクリートを打設しました。
このコンクリートの上に側溝を並べているのが3枚目の写真です。
側溝は普段の生活でも目にすることがありますよね。
実際に現場で見ると、実はこんなに大きいんです‼
現場によってサイズは変わりますが、私も最初に見た時はその大きさに驚きました😊

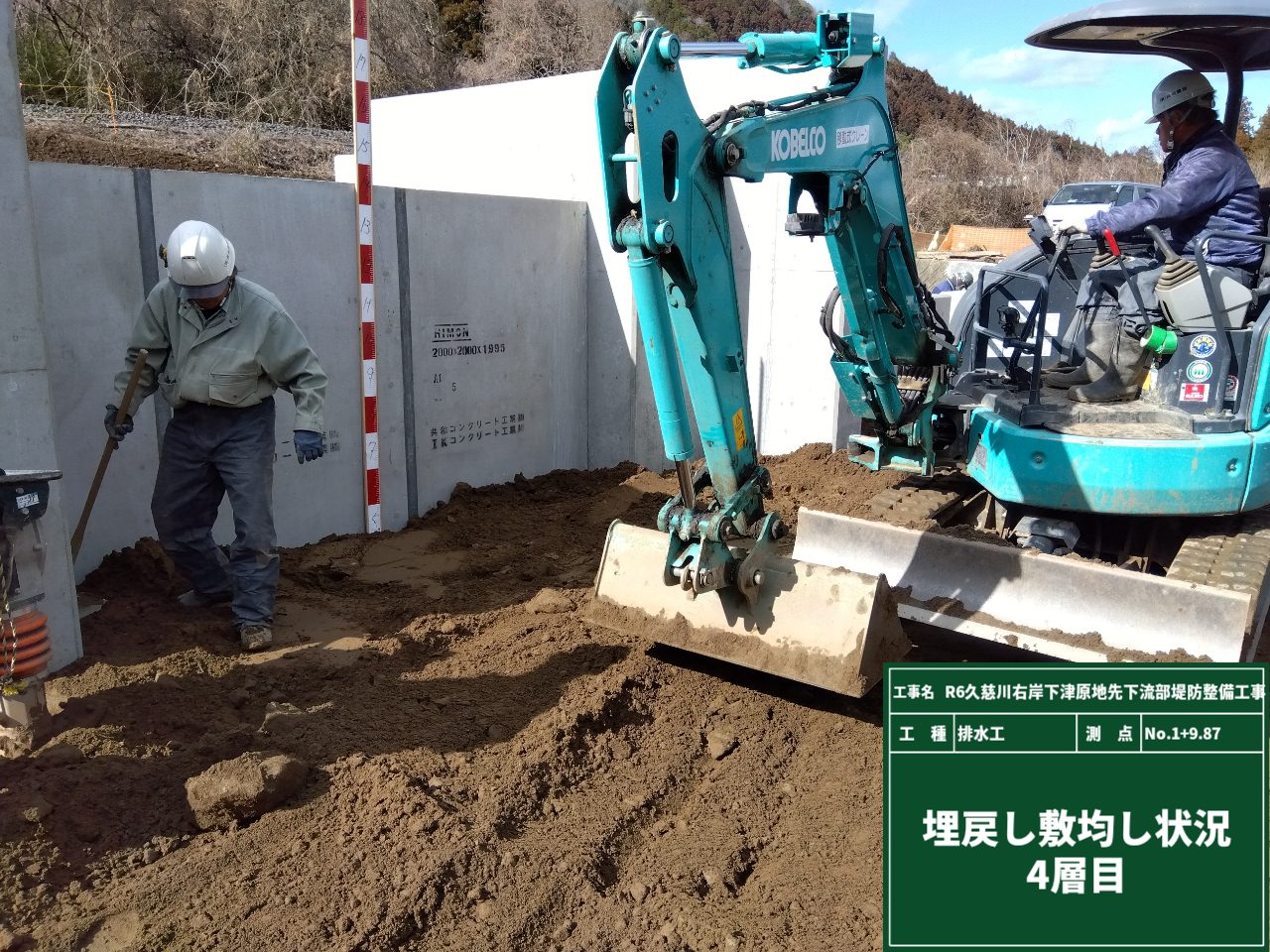

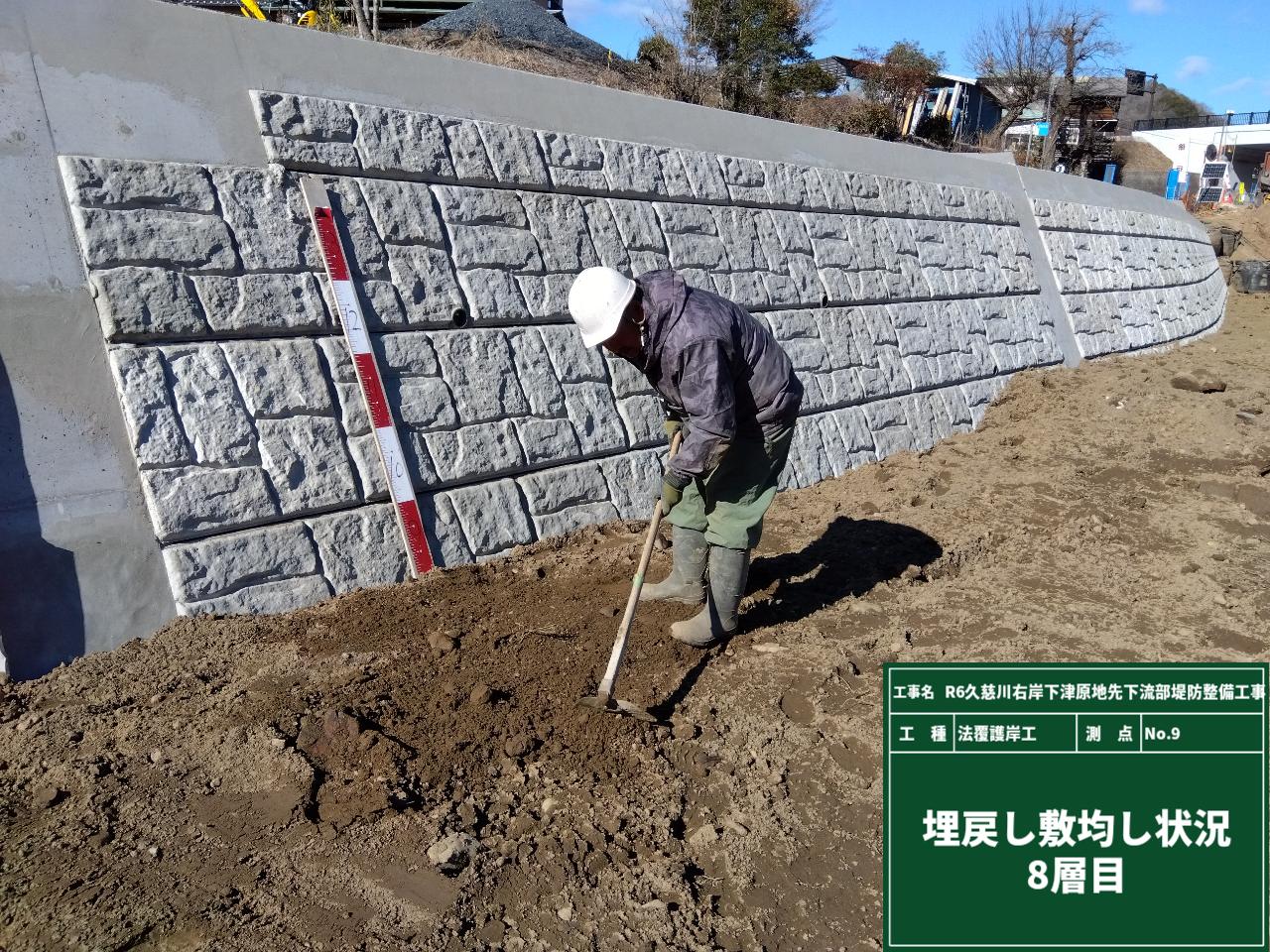

側溝を布設した後は、この側溝が見えなくなるまで土で埋め戻していきます。

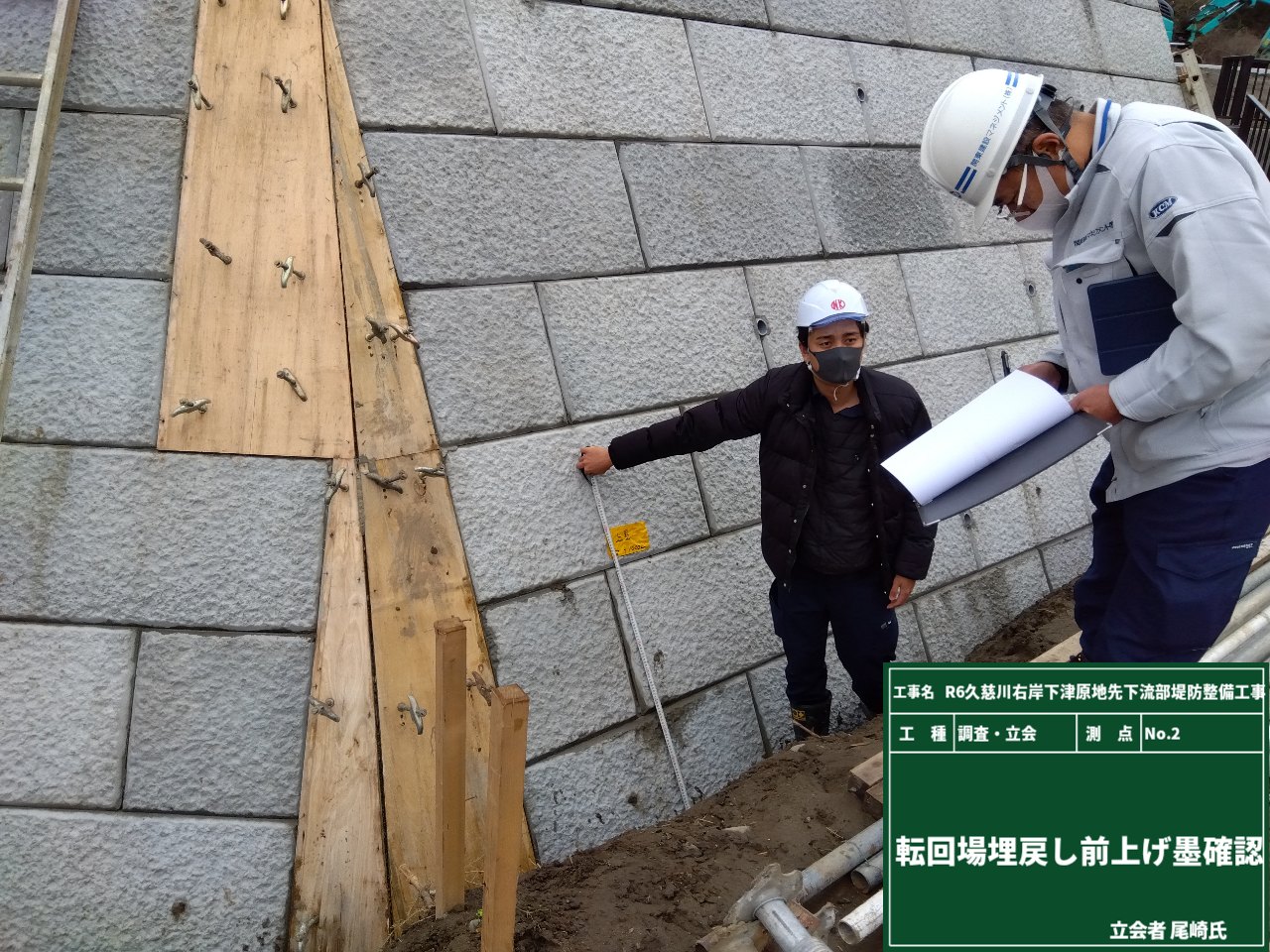

話は変わって…こちらは転回場の上げ墨確認をしている様子です。
埋戻しを行うため、その前に出来形を確認しています👀
見えなくなる部分こそ、丁寧な確認が大切です✨

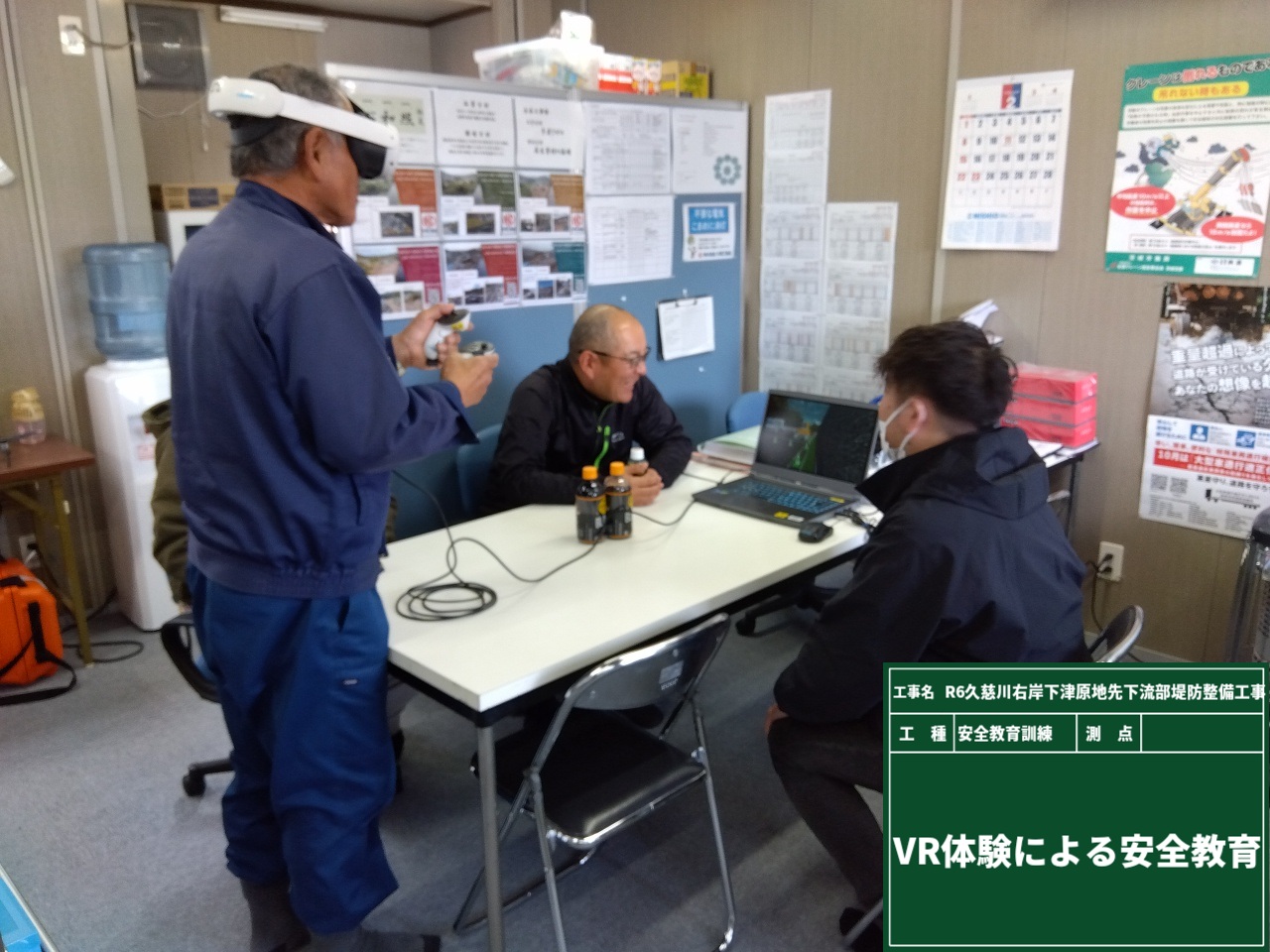

写真だけ見ると、コントローラーを持ってゲームを楽しんでいるように見えますが、実はこれ、安全教育なんです！🎮
VR（バーチャル・リアリティ／仮想現実）は、専用のヘッドセットを装着して、360度見渡せる3D空間を現実のように体験できる技術です。
この技術を安全教育にも取り入れて、現場で起こり得る「危険」をリアルに感じてもらっています。
座学で知識を学ぶだけではなく、実際に疑似体験をしてみると”分かりやすい！”と参加者からも好評です✨
危険のリアルに体験してもらうことで、安全への意識を高めています。

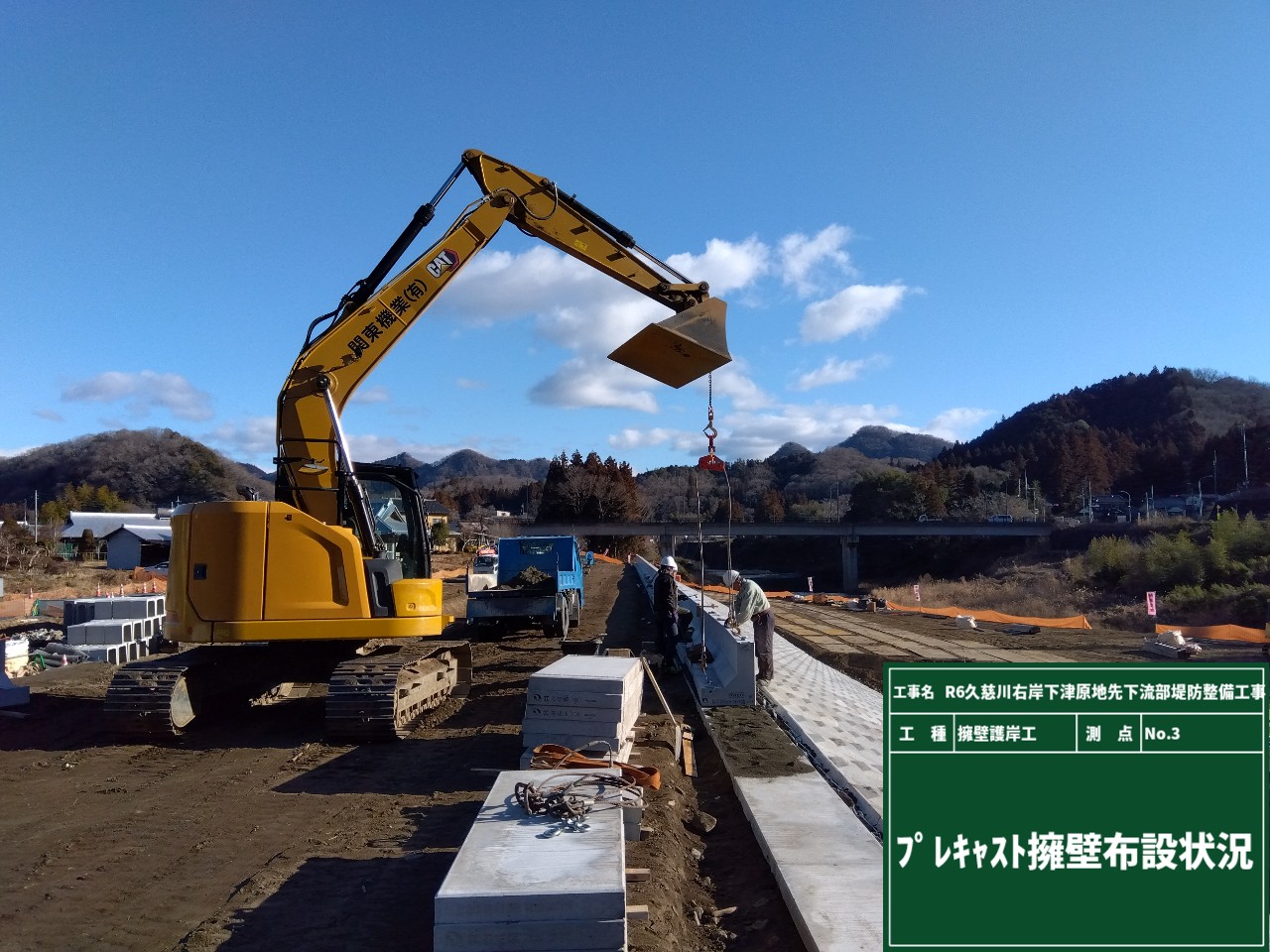

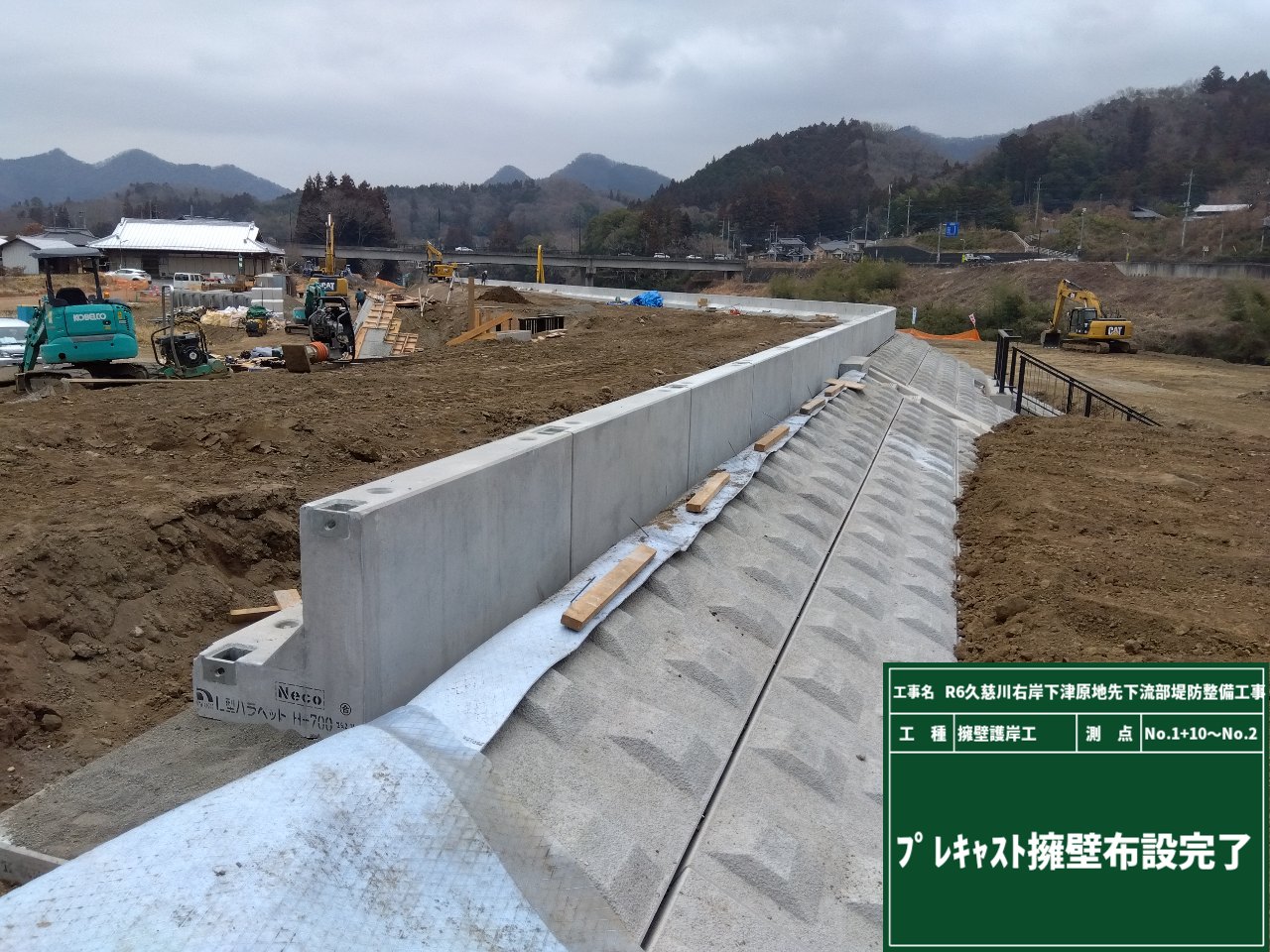

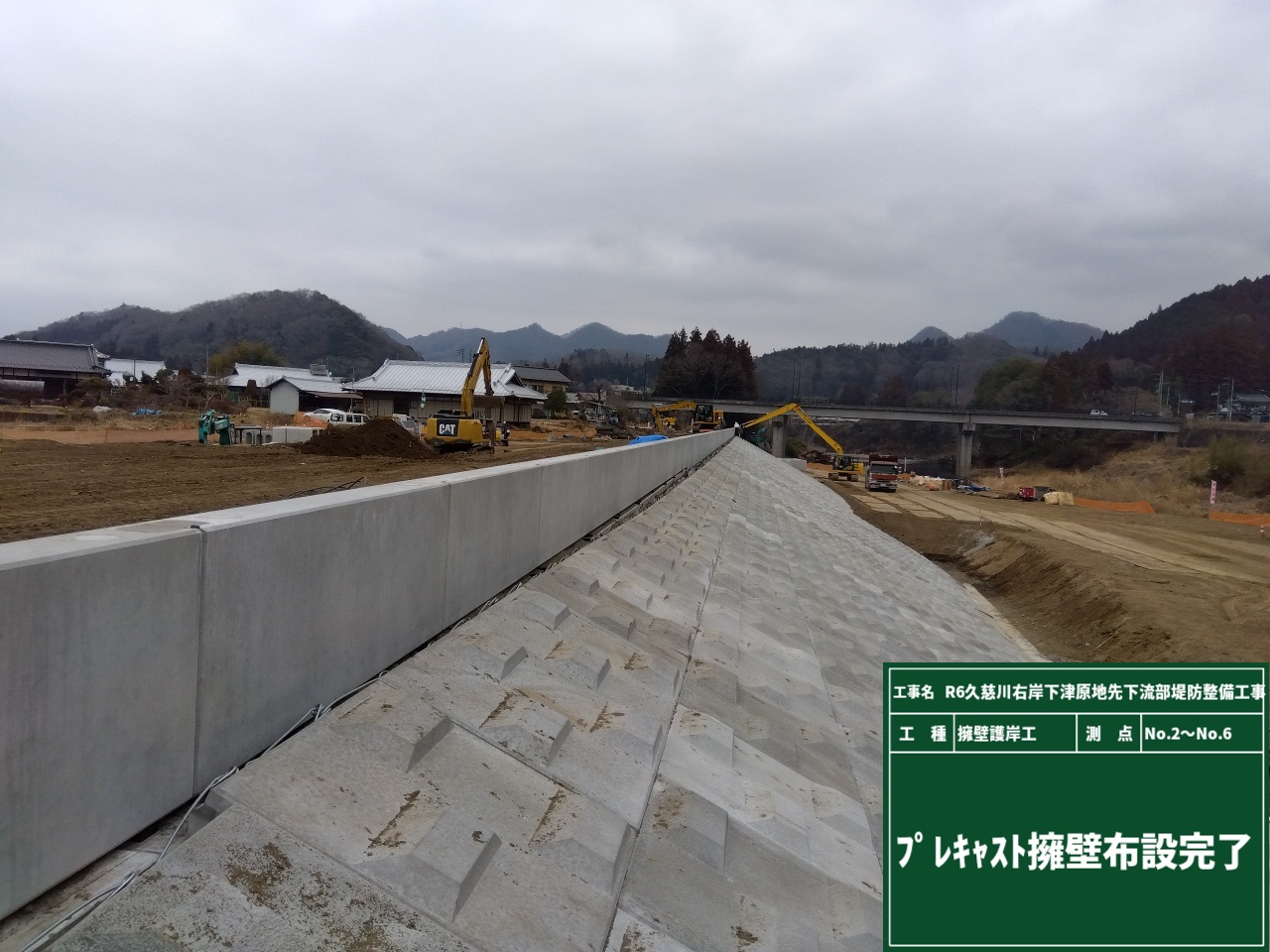

法面の連節ブロックをガッチリ連結させたら、最後はプレキャスト擁壁の出番です。
均しコンクリートの上にモルタルを敷いて、一基ずつプレキャスト擁壁を隙間なく並べていく作業を続けます…
…そして布設完了！です👇👇
全体を見ると、この滑らかなカーブ分かりますか？？ キレイに納まりました✨
こうして形になると、達成感を感じる瞬間です😊

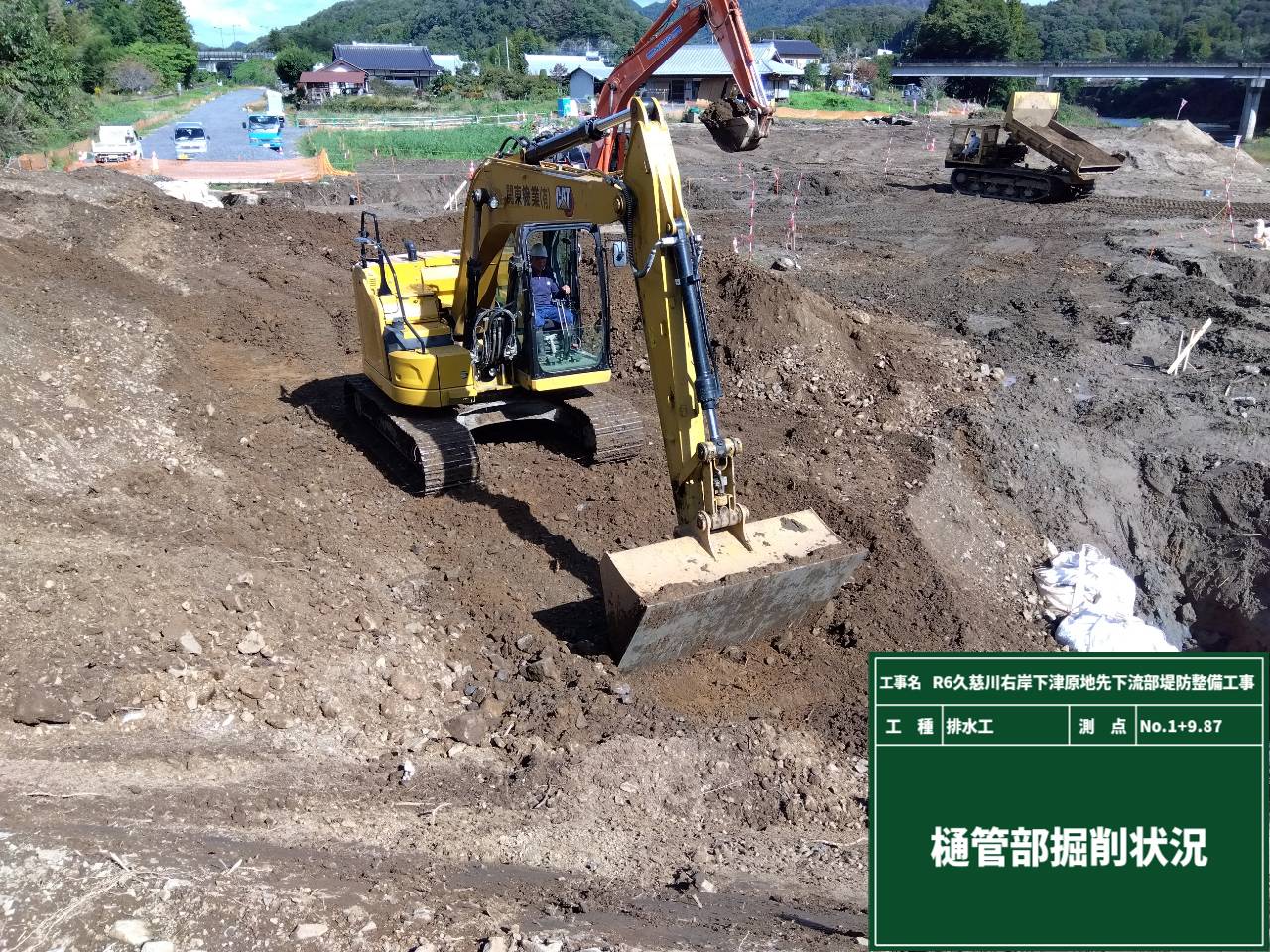

中間検査が終わり、埋戻し作業中の樋管・樋門です。
作業はあっという間に進み、まるで初めから土に埋まっていたかのような仕上がりに✨
同時に、大型ブロックを積んでいた場所も埋戻し作業へと入りました😊

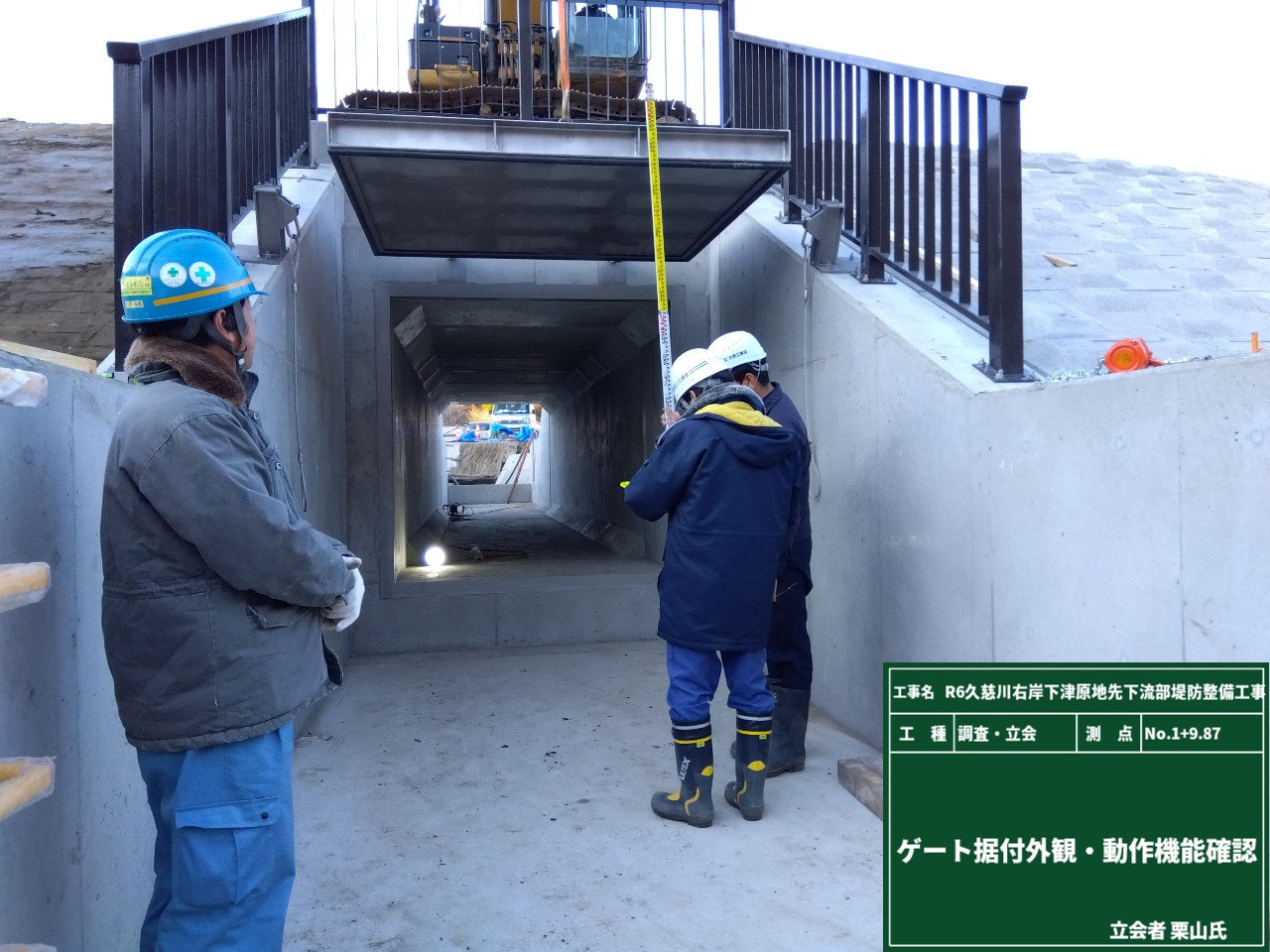

さてさて、こちらでは樋門にゲートを据付けて動作確認です。
このゲートは、久慈川が増水した時に、内地側へ水が流れ込まないようにするための最後の門番です。
確実に機能するかどうかのチェックはとても重要です👀
隙間なく設置できているか、スムーズに開閉するか、細部まで確認しました‼
今作業をしているひとつひとつが、久慈川からの水害が出ないように、地域を守ってくれます。
久慈川からの挑戦状に負けない、確かなものを造ります！

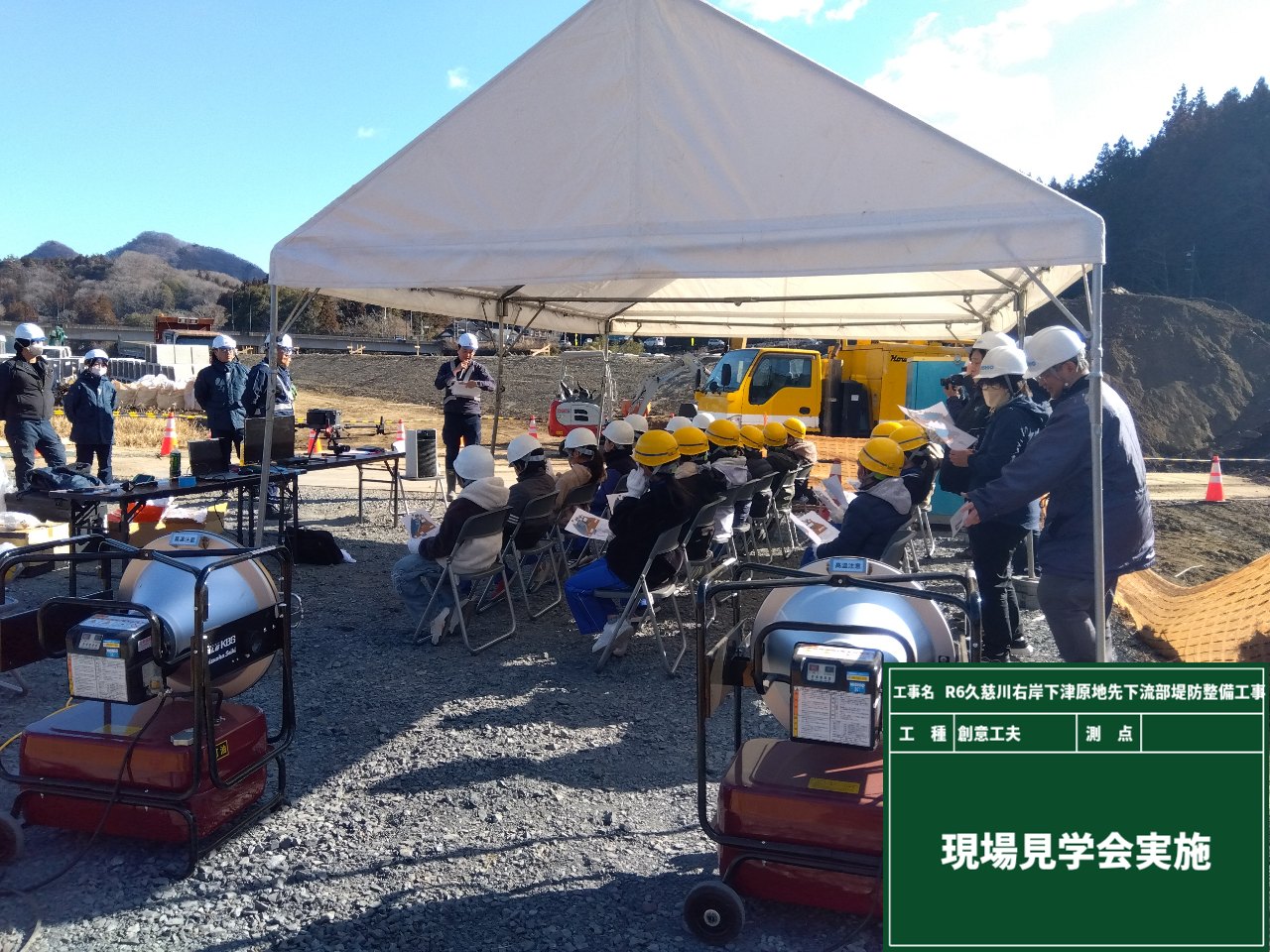

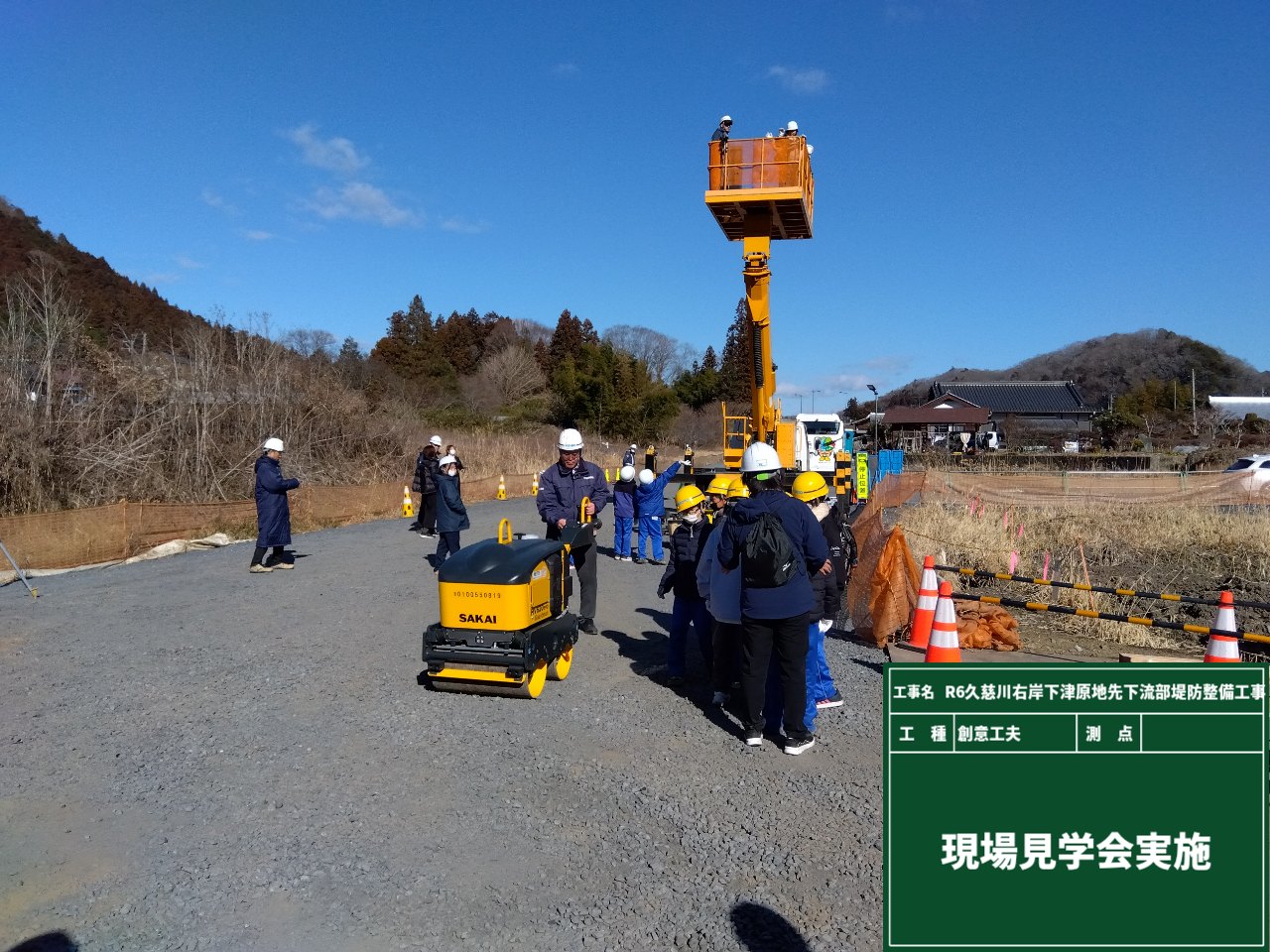

地域の小学校の児童のみなさんが、社会見学の一環として現場に来てくれました！
小さなヘルメット姿がとても可愛らしく、現場もなんだかほっこり😊
見学会ではドローンを間近で見てもらったり、実際に現場で使っている重機に乗る体験もしてもらいました。
「どんな作業をしているの？」「工事ってどんな風に進むの？」
そんな疑問を、現場で直接見て・感じてもらう事で、
建設業って面白い！楽しい！が少しでも伝わったら嬉しいな…そんな想いでお話させてもらいました。
未来の技術者のたまごたちが更に良い環境で仕事ができるように、私たちもこれから頑張っていきます💪💪💪
今日は樋管・樋門工事の中間検査でした！
この検査は、これから埋戻しを行うと隠れてしまう部分を、見えているうちに確認する大切な工程です👆
コンクリートを打設する前に、中の鉄筋や配置が図面通りになっているか確認したのを覚えていますか？？
それと同じように「見えなくなる部分は、見えているうちにチェック」するんですね👀
今回の中間検査では、特にコンクリートの品質に関わる部分を念入りに確認しました。
検査は問題なく合格しましたので、埋戻し作業へと進みます！

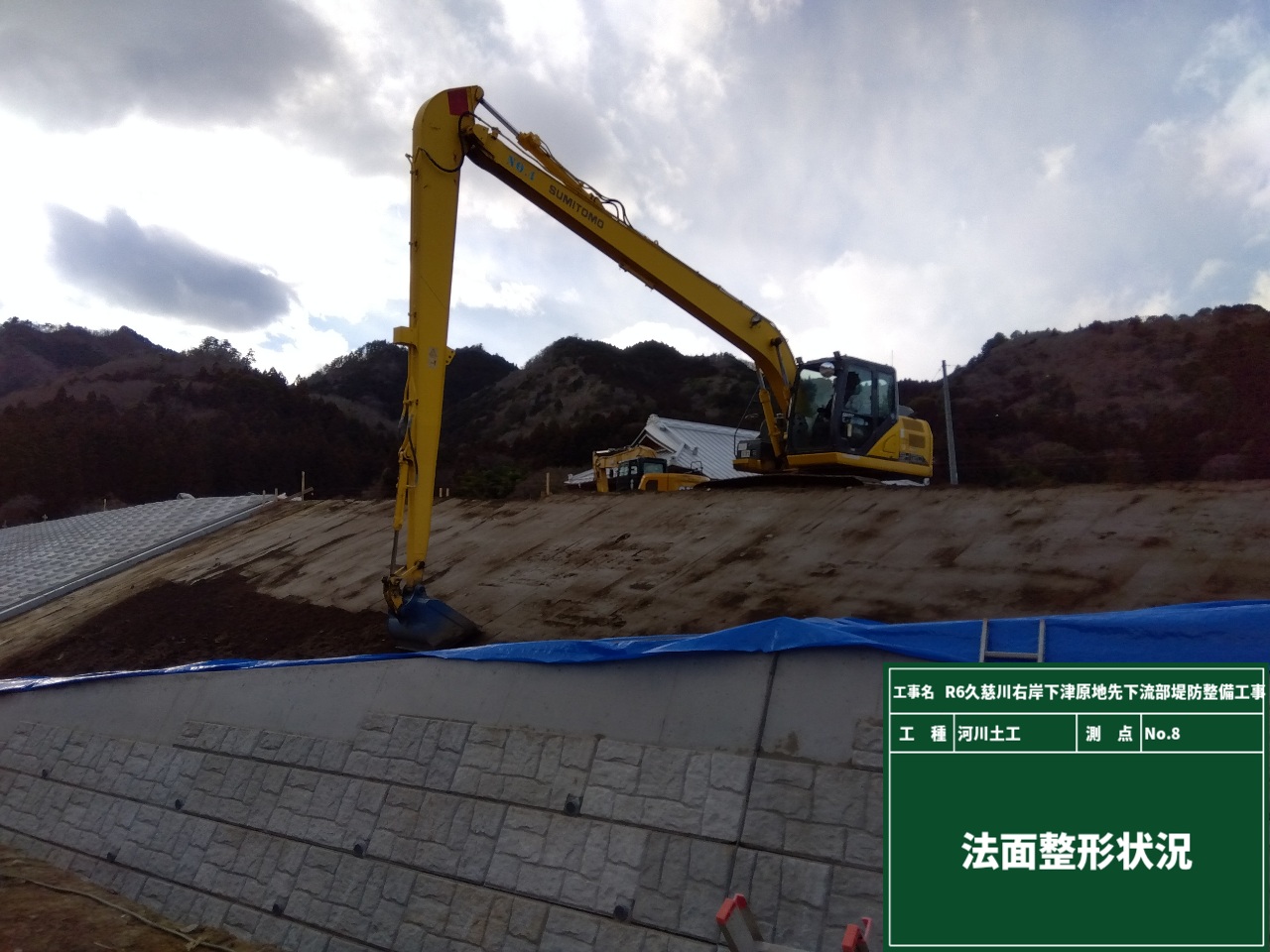

大型積みブロックの上では、”ロングアーム”のバックホウで法面整形をしています。
ICT施工ではなく、オペレーターの職人技で法面をつくっていきます。
それだけでもベテランの成せる技なのに、なんと今回はロングアーム‼
さらに高度なテクニックが必要に…。 そんな事はみじんも感じさせない見事なオペレーションでした✨
そしてこちらは、仮設水路から本来のルートへ復旧するための作業です。

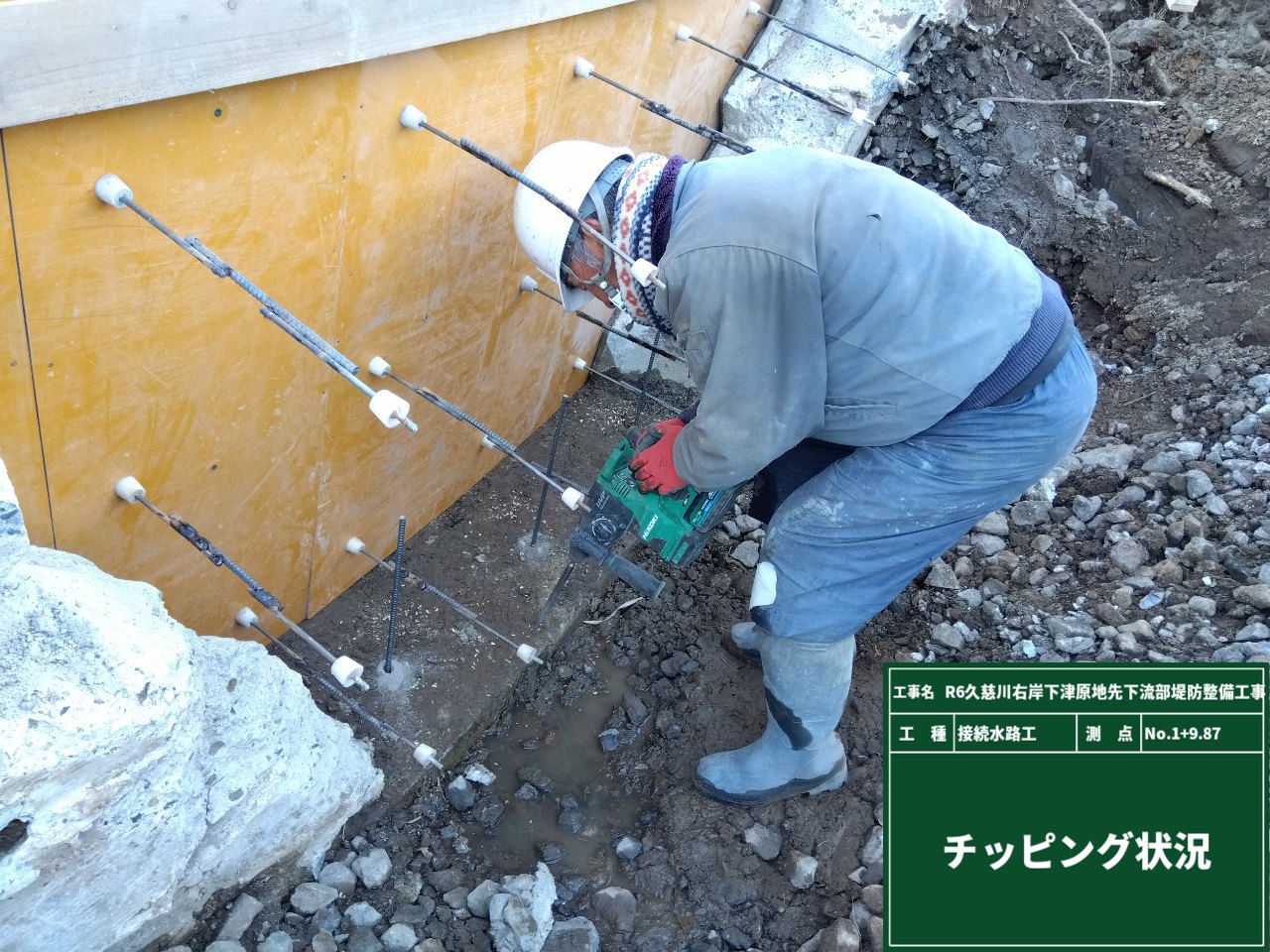

構造物をしっかり一体化させるため、見えない部分にもひと手間です。その名も「チッピング」。
チッピング？ そろそろWBCが始まりますね！…それはピッチング⚾
似ているけれど意味はまったく別物。
古いコンクリートの表面を削ってザラザラにし、新しいコンクリートとの接着力を高める大事な作業なんです👆
見えないところこそ、丁寧に。

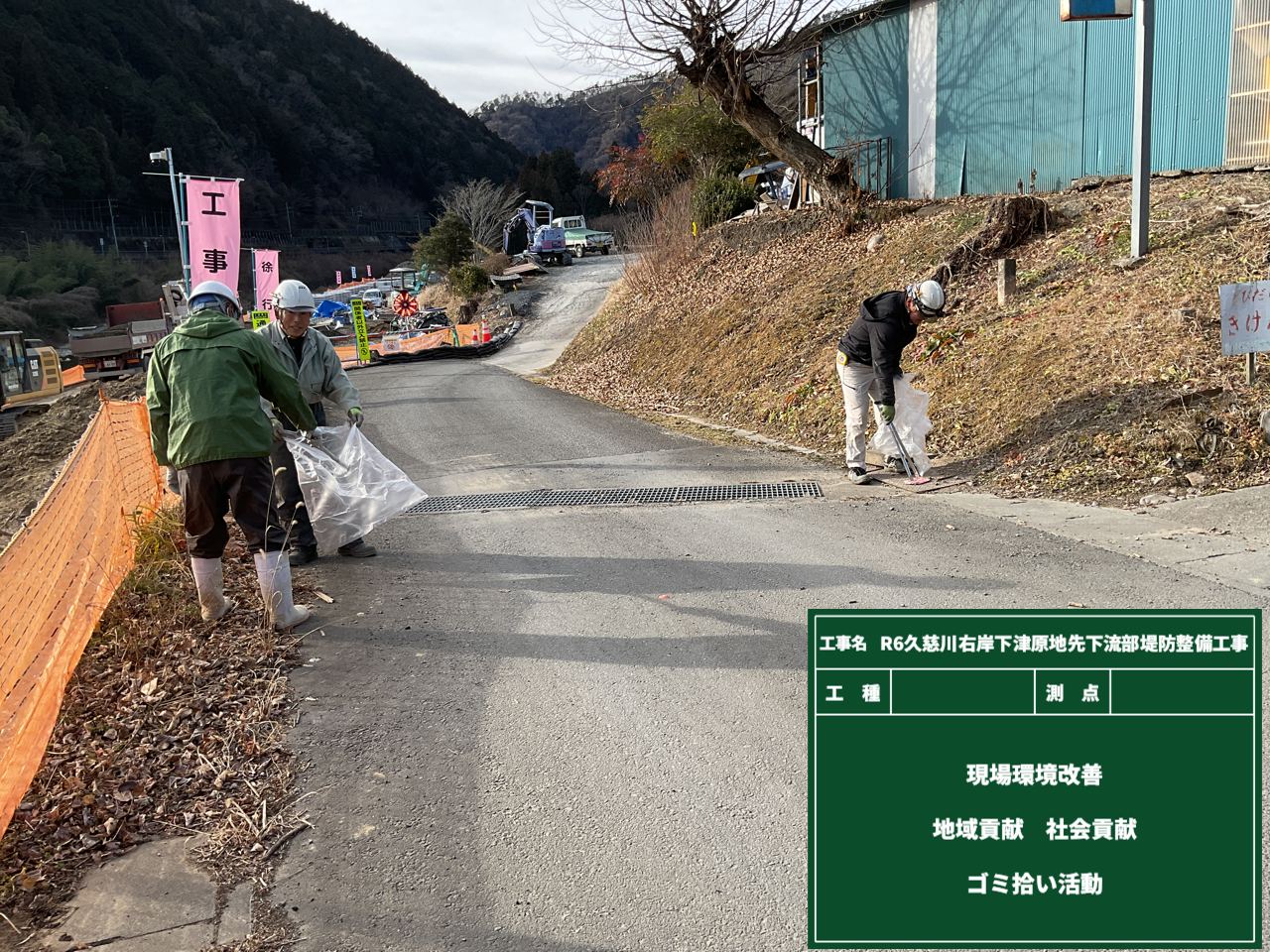

そして場所は変わって、現場周辺のゴミ拾い活動をしました🧹
掃除をすると現場も心もキレイになって、気持ちがスッキリします✨
地域の皆さんにとっても気持ちよく感じてもらえる現場づくりを目指しています✨

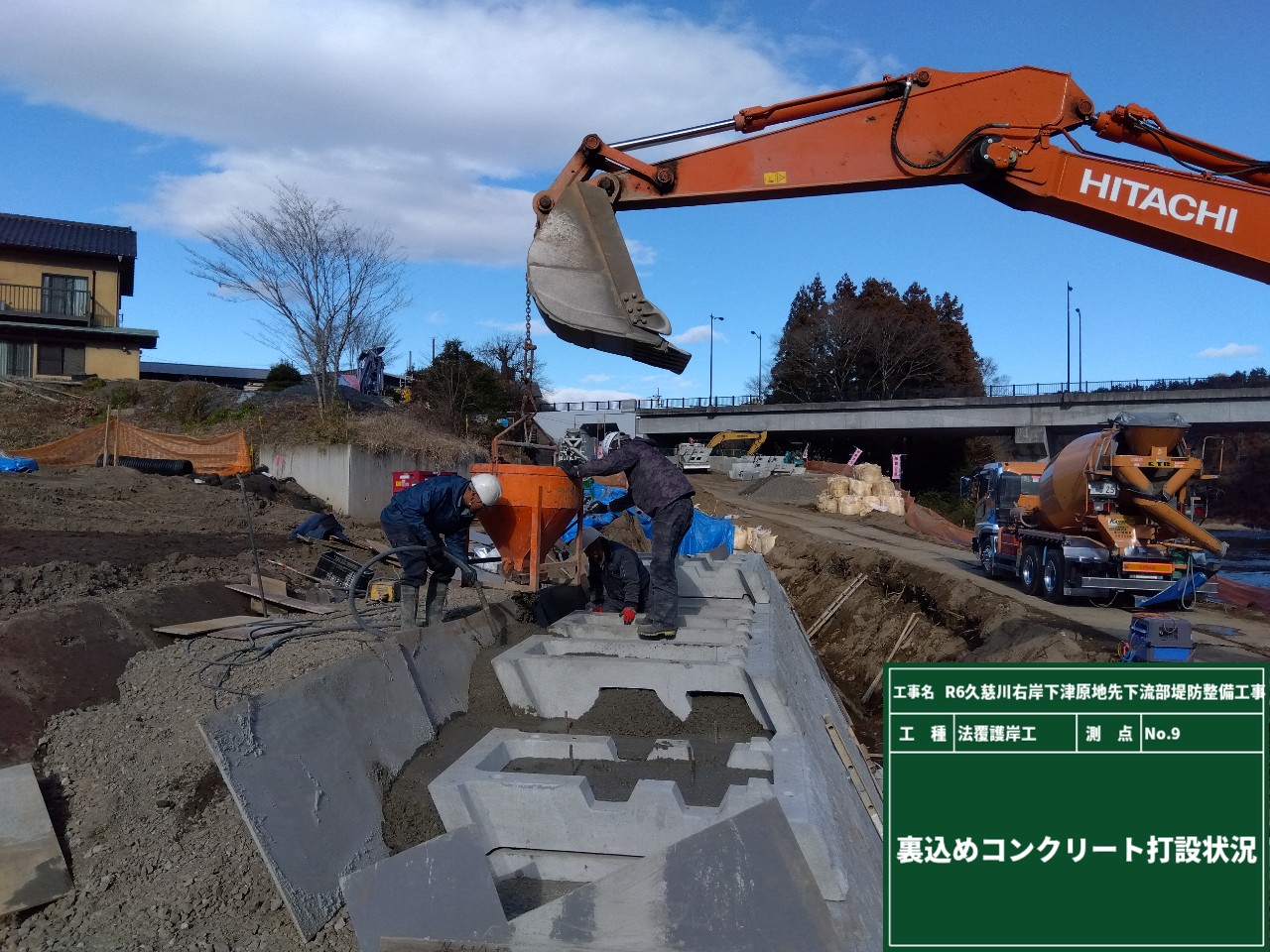

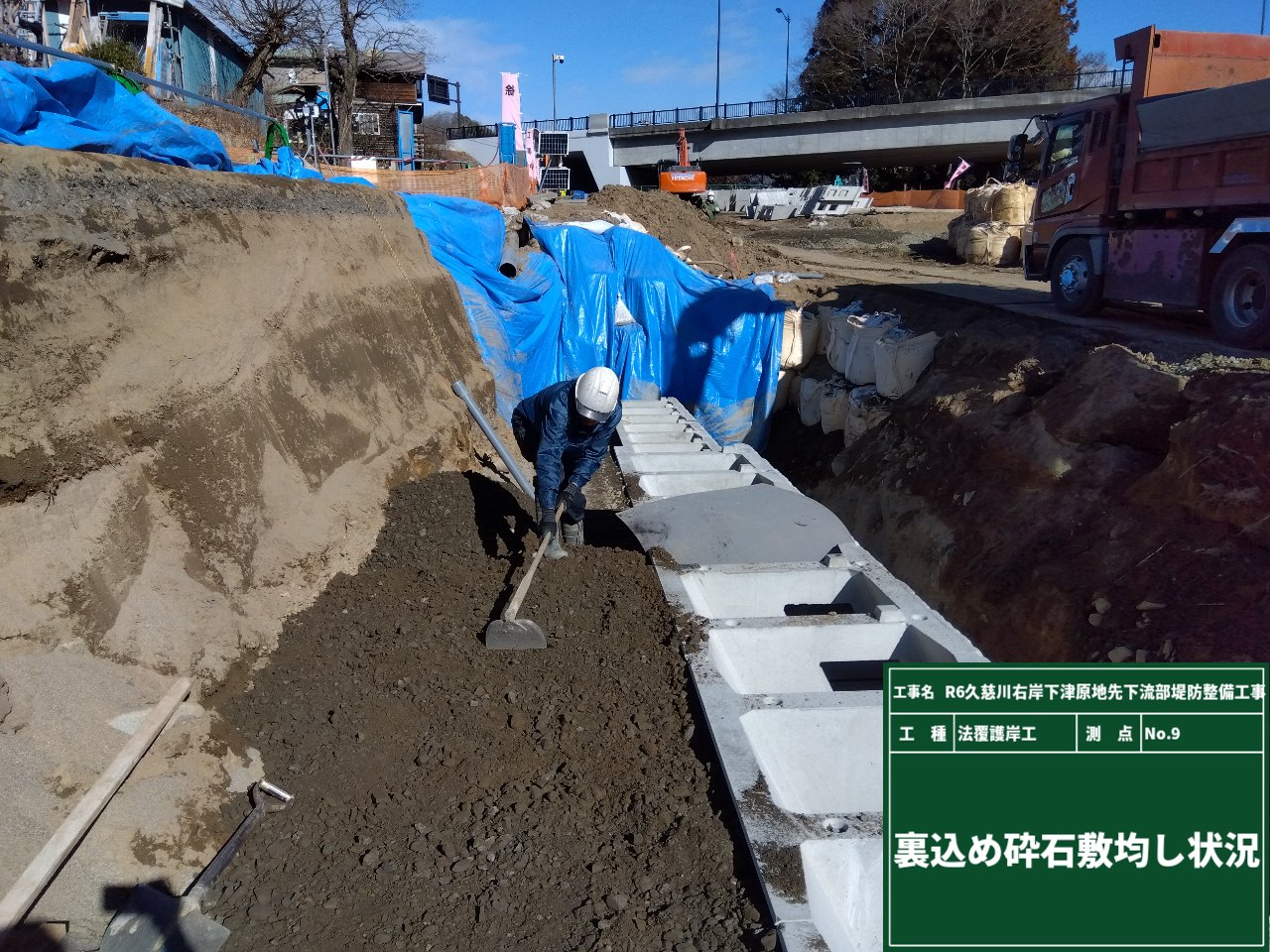

大型コンクリートブロック積の裏で何やら人影が…🥷
「敵か！？」と思って近づいて見てみると、裏込め作業中の作業員でした😊
裏込めとは、ブロックの裏側に水はけの良い砕石やコンクリートを詰め込む作業のことです。
砕石は、水はけの良いものを使います！
擁壁背面の水を排出して、ブロックにかかる水圧を減らす役割があります。
一方の裏込めコンクリートは、ブロックを一体化させて強度UP！💪💪
そして、ブロックの間には水抜きパイプを設置して、砕石に溜まった水を外へ排水します💧
裏込めコンクリートも、事前の試験で合格したものを使っています！
裏込めは見えない場所ですが、完成した構造物を長持ちさせるための大切な工程なんです😊

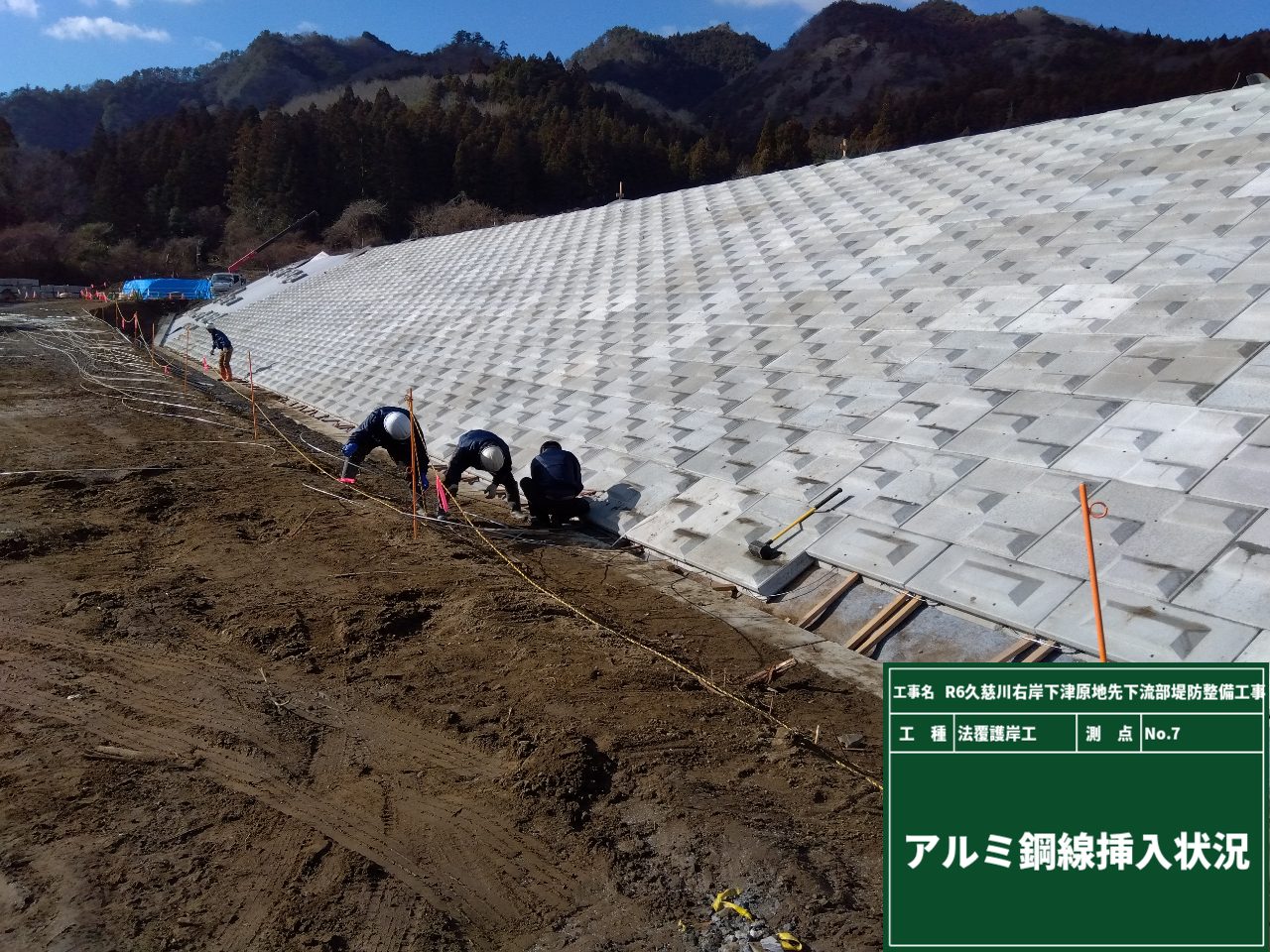

法面への連節ブロック布設が終わり、ブロック同士を繋げるアルミ鋼線の挿入作業がスタートしました。
1本1本手作業で挿入→締めていく地道な作業です💦
この鋼線が、仕上がってからの強度と安定性を左右するので、実は見た目以上に大事な工程なんです👀
最後は”ピン！”と張って緊結すれば完了です！
新年あけましておめでとうございます！
昨年は工事にご協力を頂きまして、誠にありがとうございました。
本年も引き続き、安全第一で作業を進めて参りますので、よろしくお願いいたします！

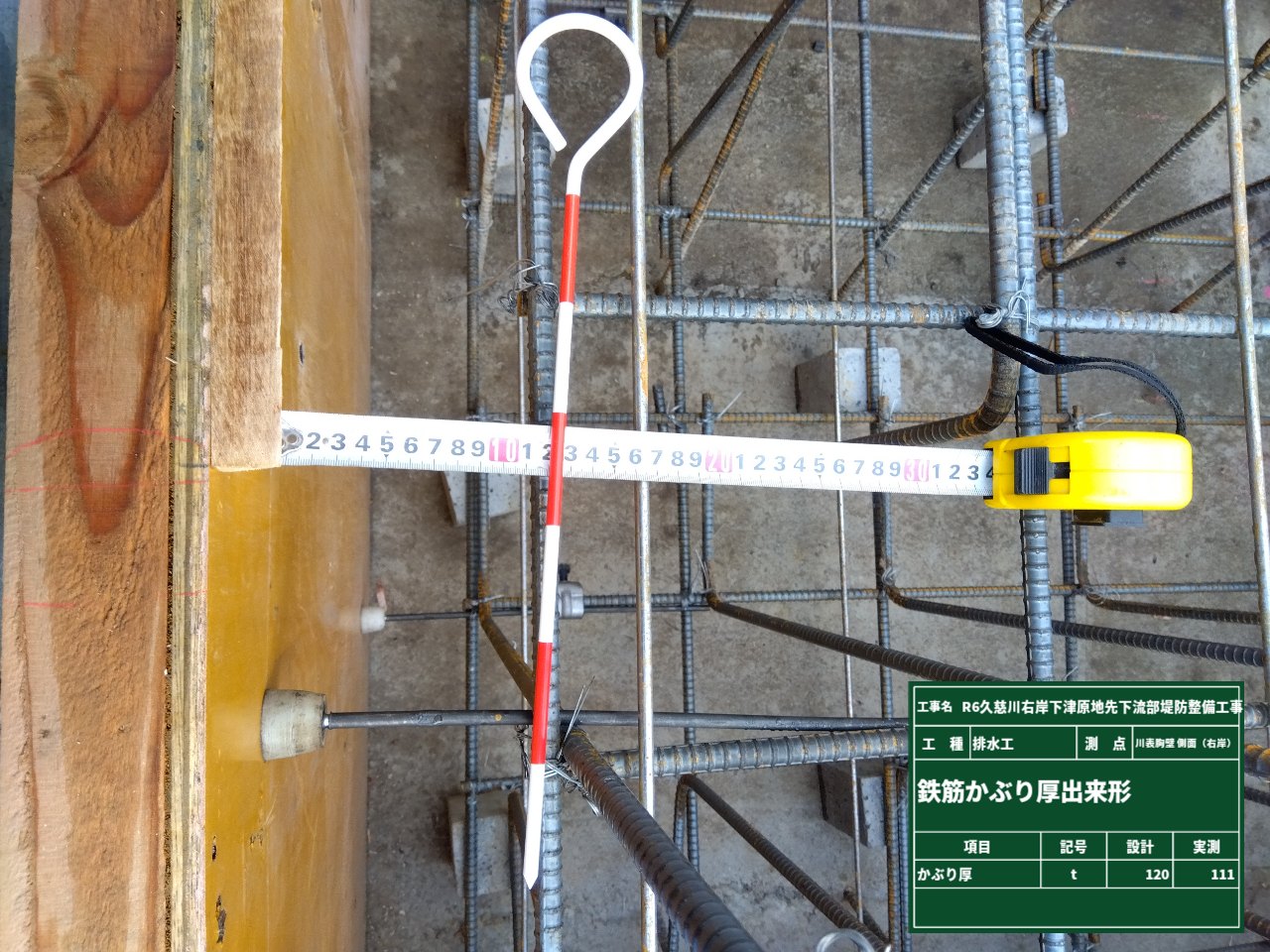

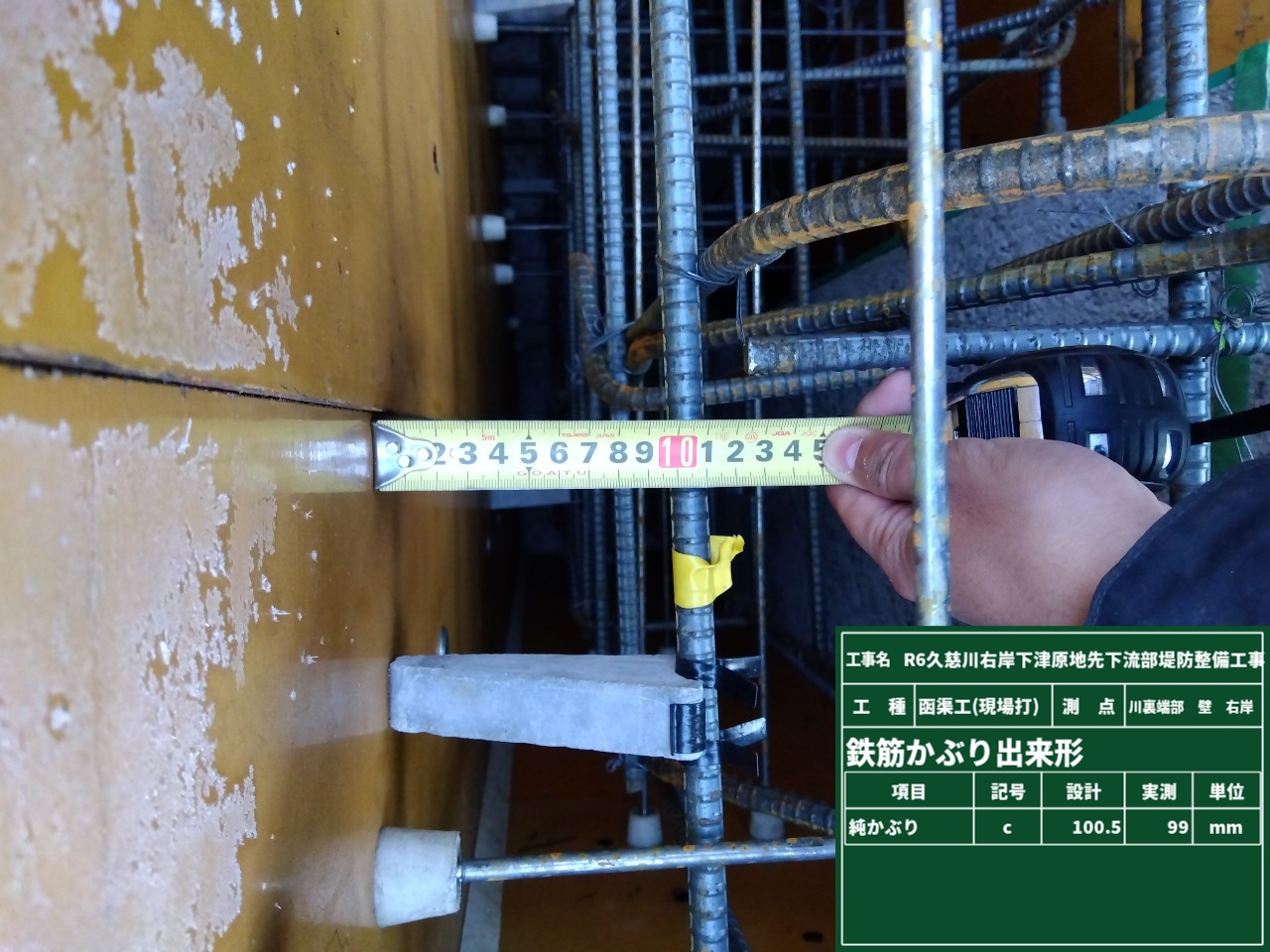

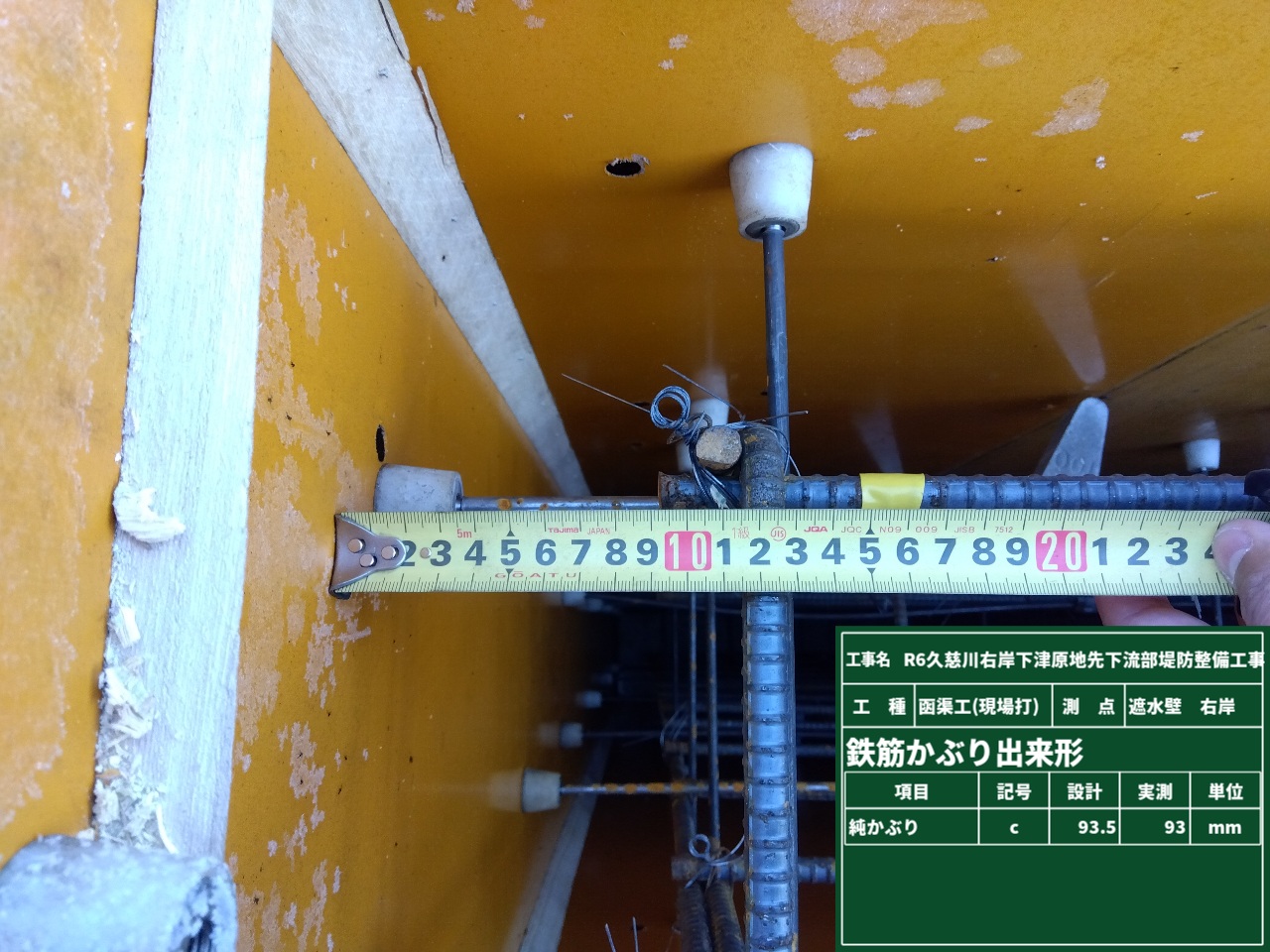

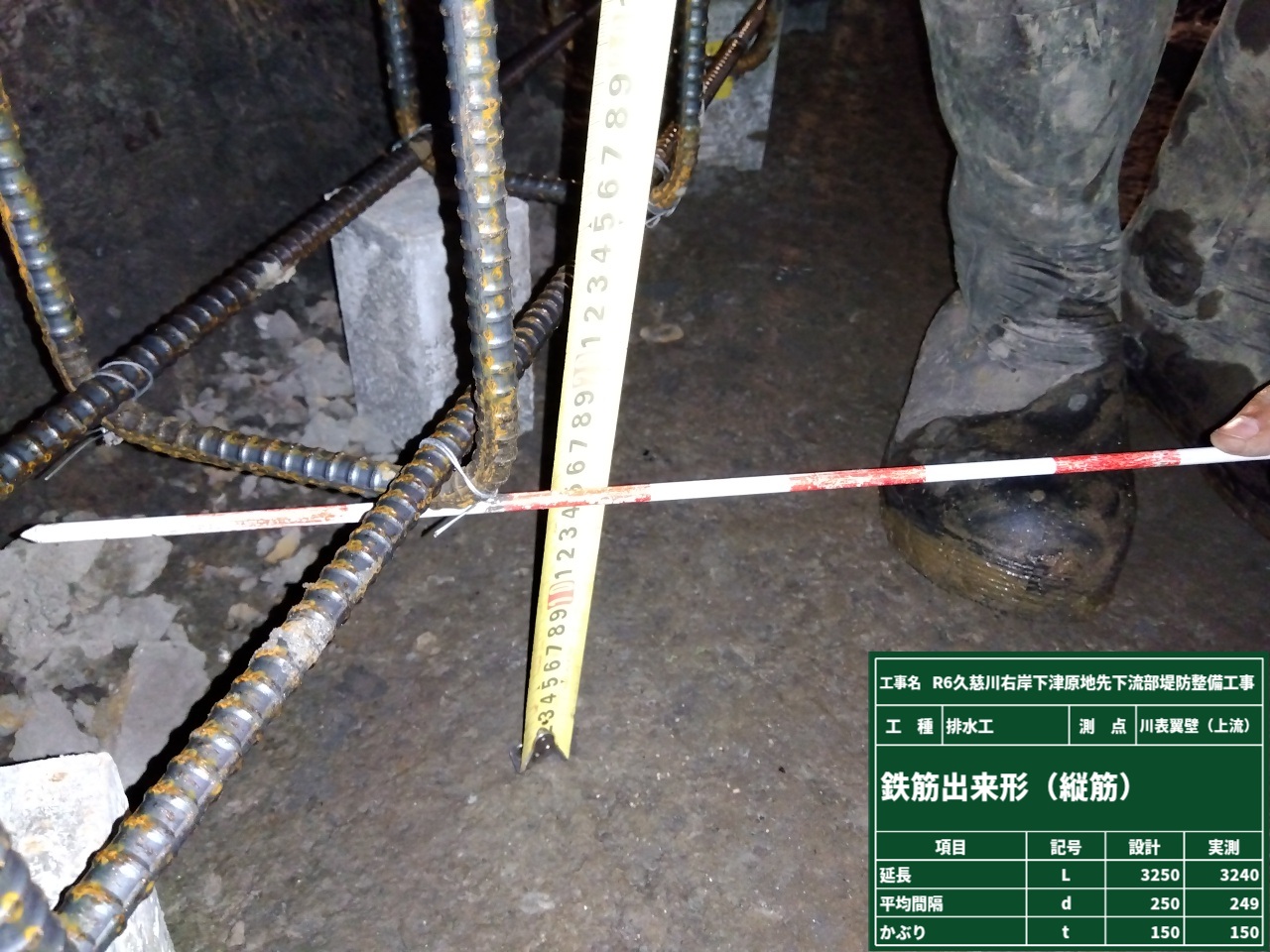

以前の日記で、配筋検査の様子をご紹介しましたが、その時にお話しできなかった”鉄筋かぶり”についてご紹介します✋
コンクリート表面から鉄筋表面までの最短距離のことを「純かぶり」と言います。
これは、鉄筋をサビから守ったり、構造物の耐久性を保つためにとても大切な部分です。
もしこのかぶり厚が足りないと、鉄筋の腐食や劣化・さらにはコンクリートのひび割れなどが起きてしまうんです⚠
決められた厚さを確保することは、鉄筋コンクリート構造物の安全と長寿命化にとって、切っても切れない＿＿とても大切なパートナーなんです💑

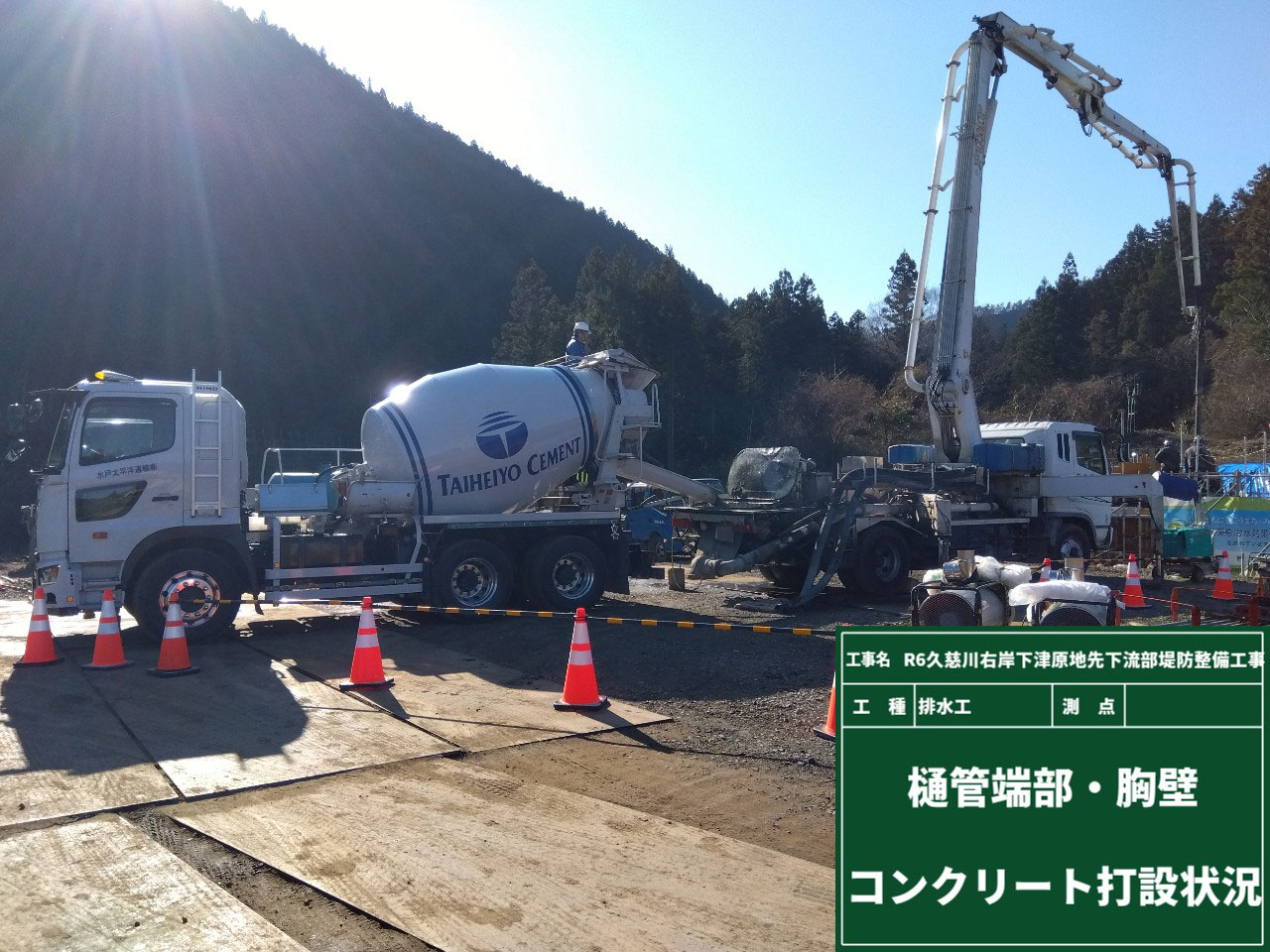

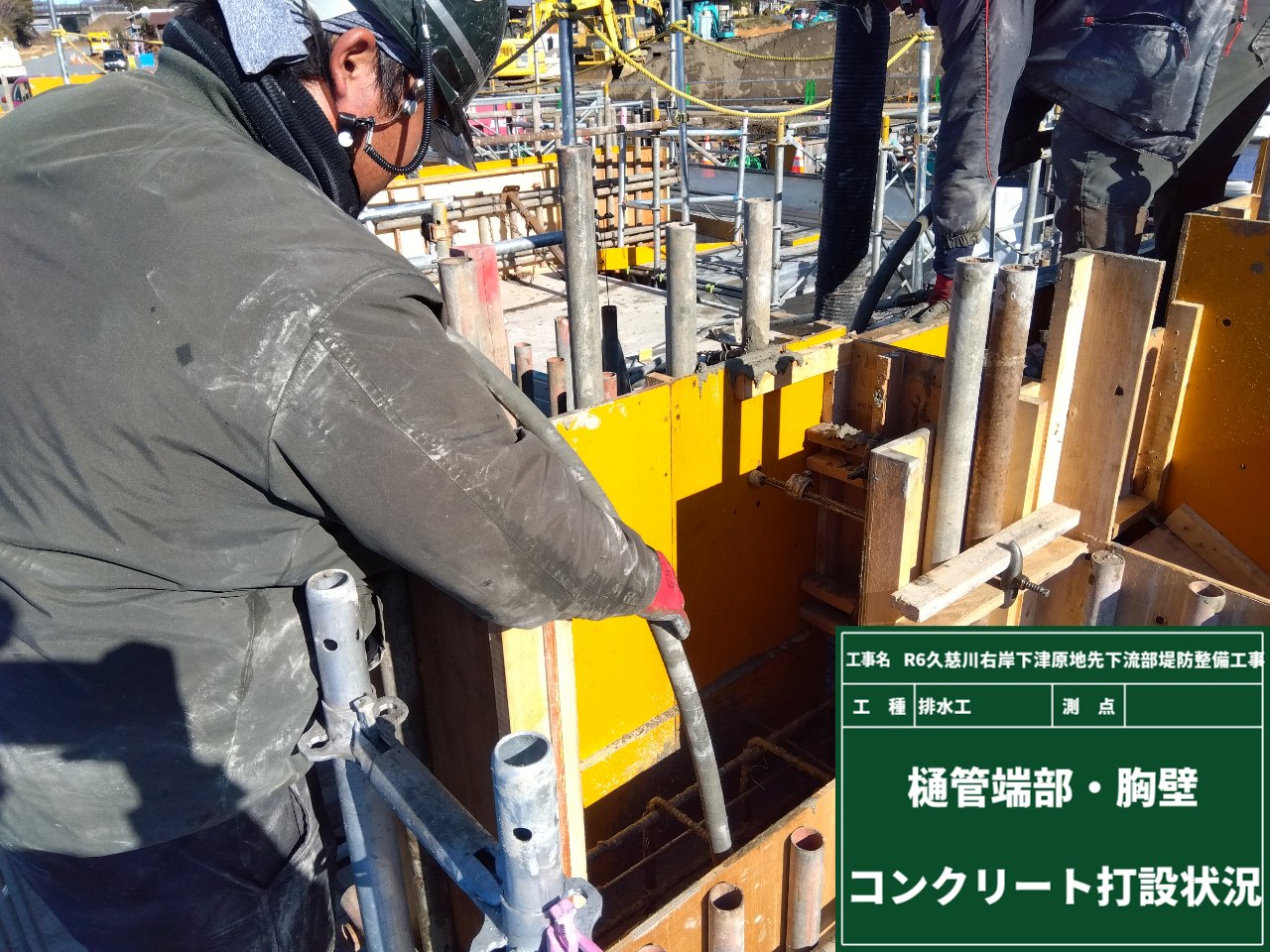

そんな大切なパートナーと一緒に鉄筋を組立て、型枠を組んだら…いよいよコンクリートの出番です‼
打設前には、コンクリートの品質確認（強度・流動性・空気量・温度・塩分）をチェックして、合格した”優等生”だけを使用します。
１枚目の写真は、ミキサー車から伸びた長いアームで、どんどんコンクリートを流している様子です😊
打設中は、内部に均等に振動を伝えて空気を抜き、ギュッと密度を高めます✨

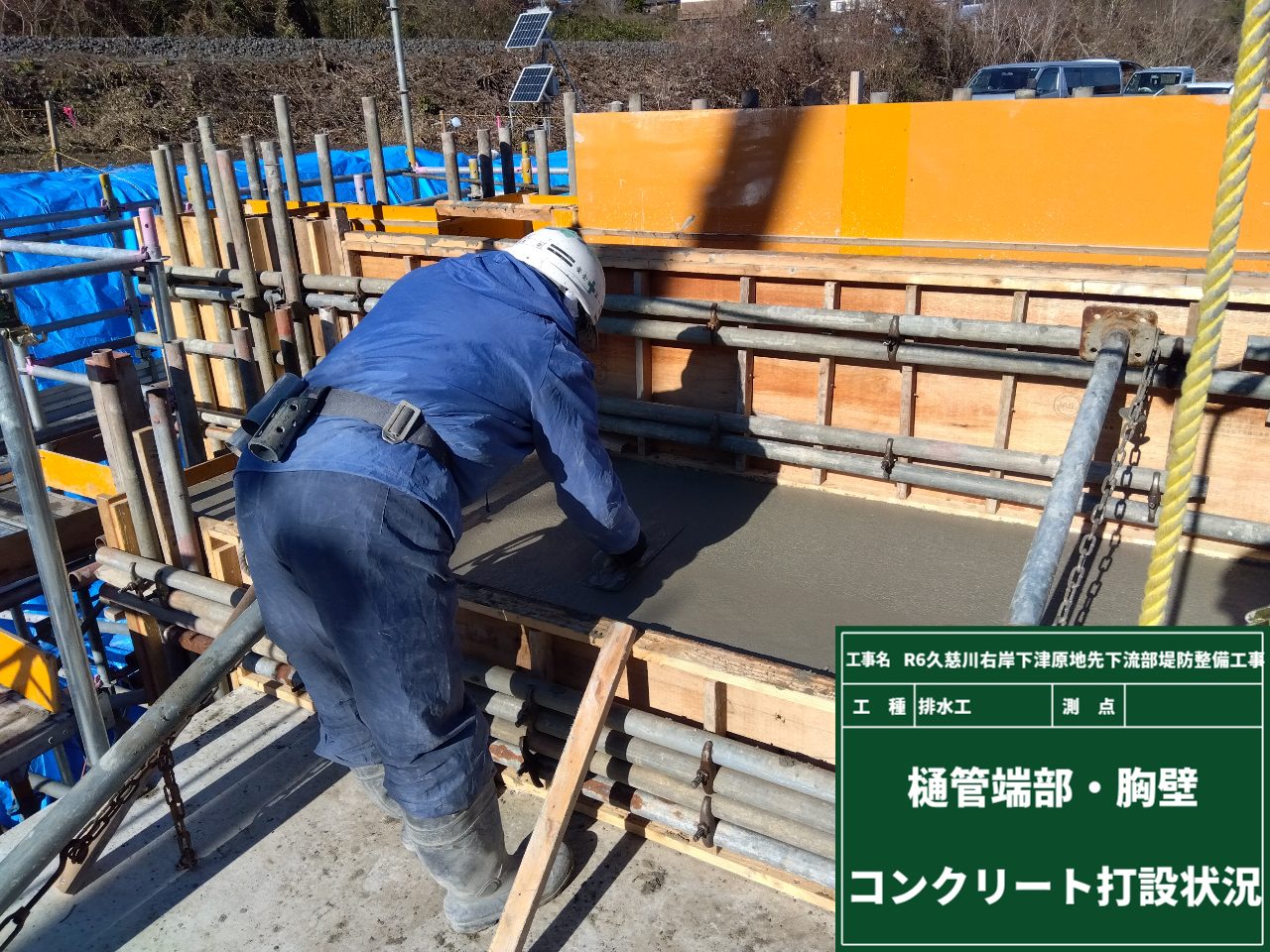

そして仕上げは職人さんのコテさばき！
スーっと手際よく表面が滑らかになっていくのが、見ていて気持ち良いんです😃
吸出し防止材を敷く前の下準備として、法面をきれいに整えてしっかり締め固めます💪
それはナゼか！？…凹凸があると吸出し防止材が傷んだり、仕上がりに影響が出てしまうからなんです👆
準備が整ったら、吸出し防止材の登場です。
吸出し防止材は、ブロックの隙間から土砂が流れ出るのを防ぐ＋土台の空洞化や陥没を防いで法面全体を支えてくれます👍
吸出し防止材は隙間なく設置して、シート同士は10ｃｍ以上重ねて敷いていきます。

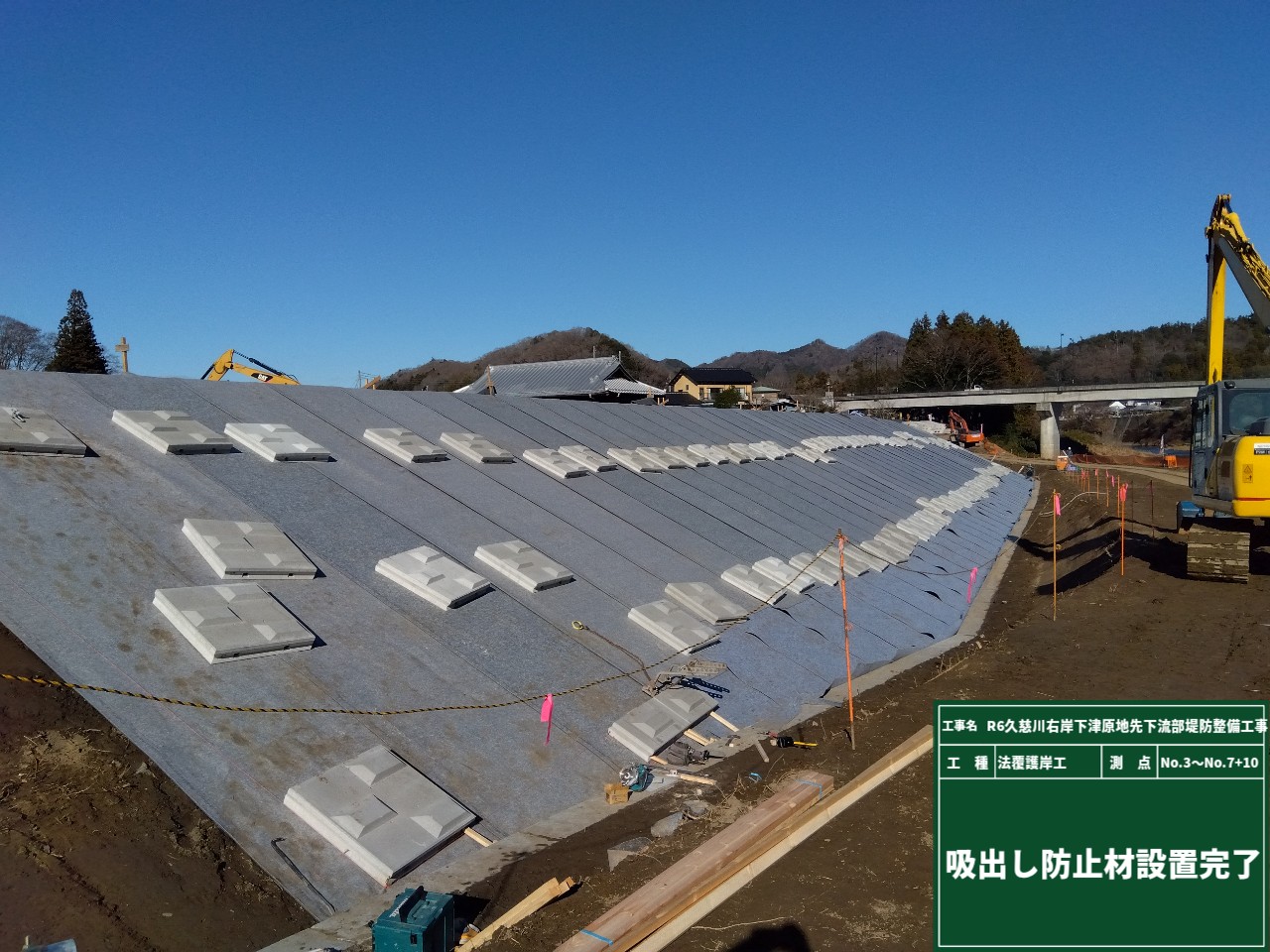

設置完了した様子が下の写真です👇👇👇
（写真では、風で飛ばされないようにブロックを重し代わりに置いています！）
準備万端‼ このあとはブロックの敷設がスタートします😊

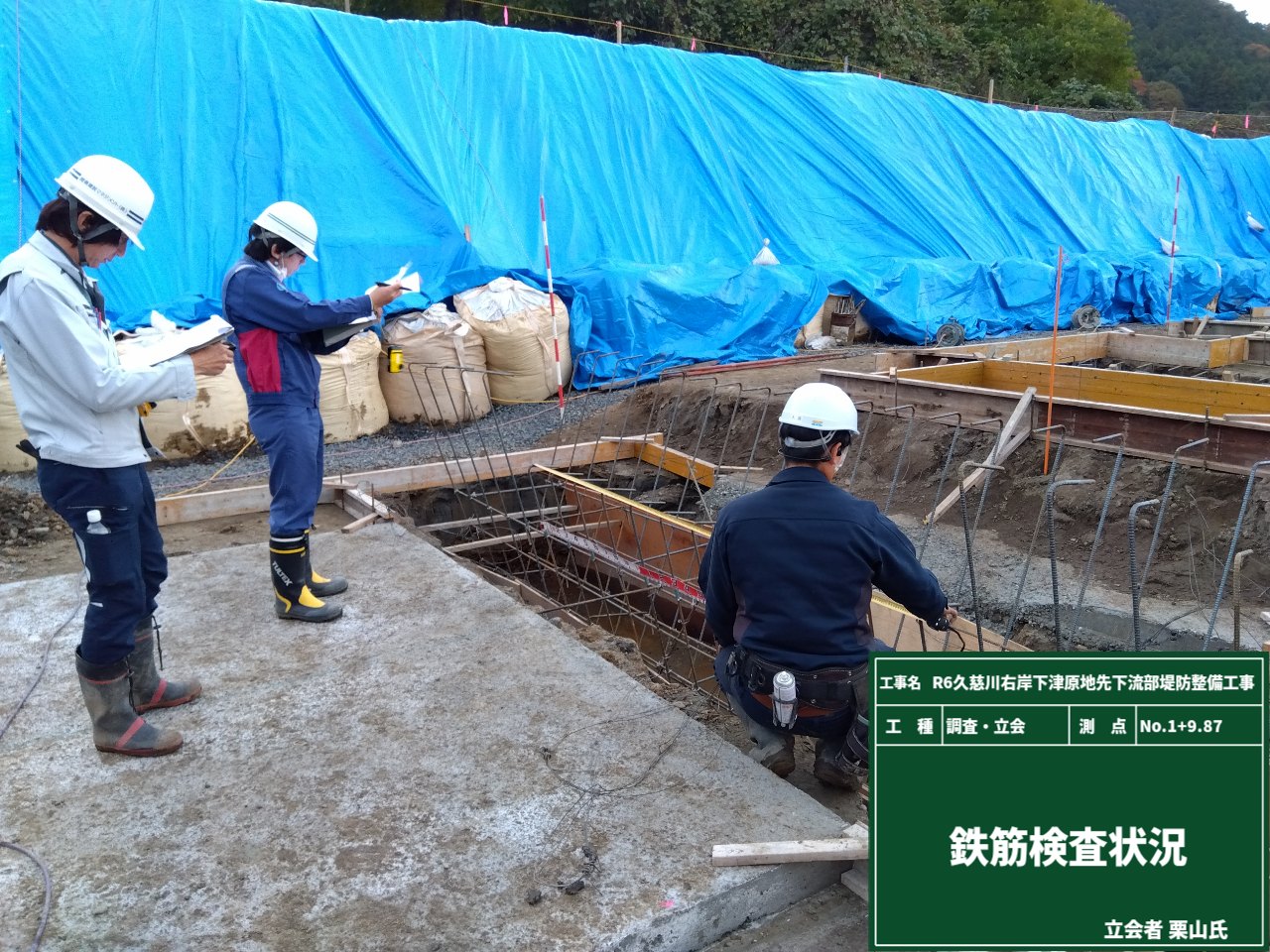

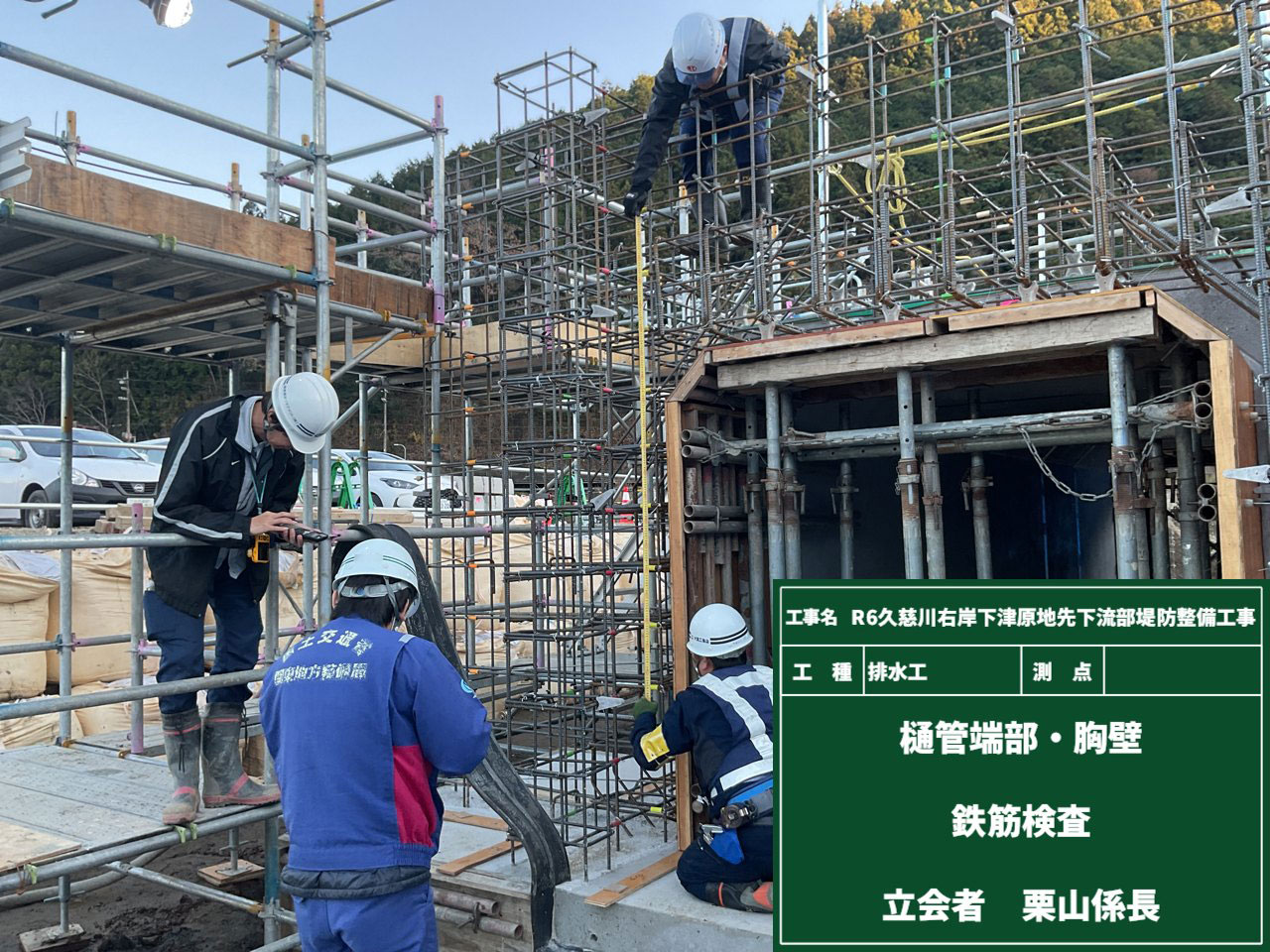

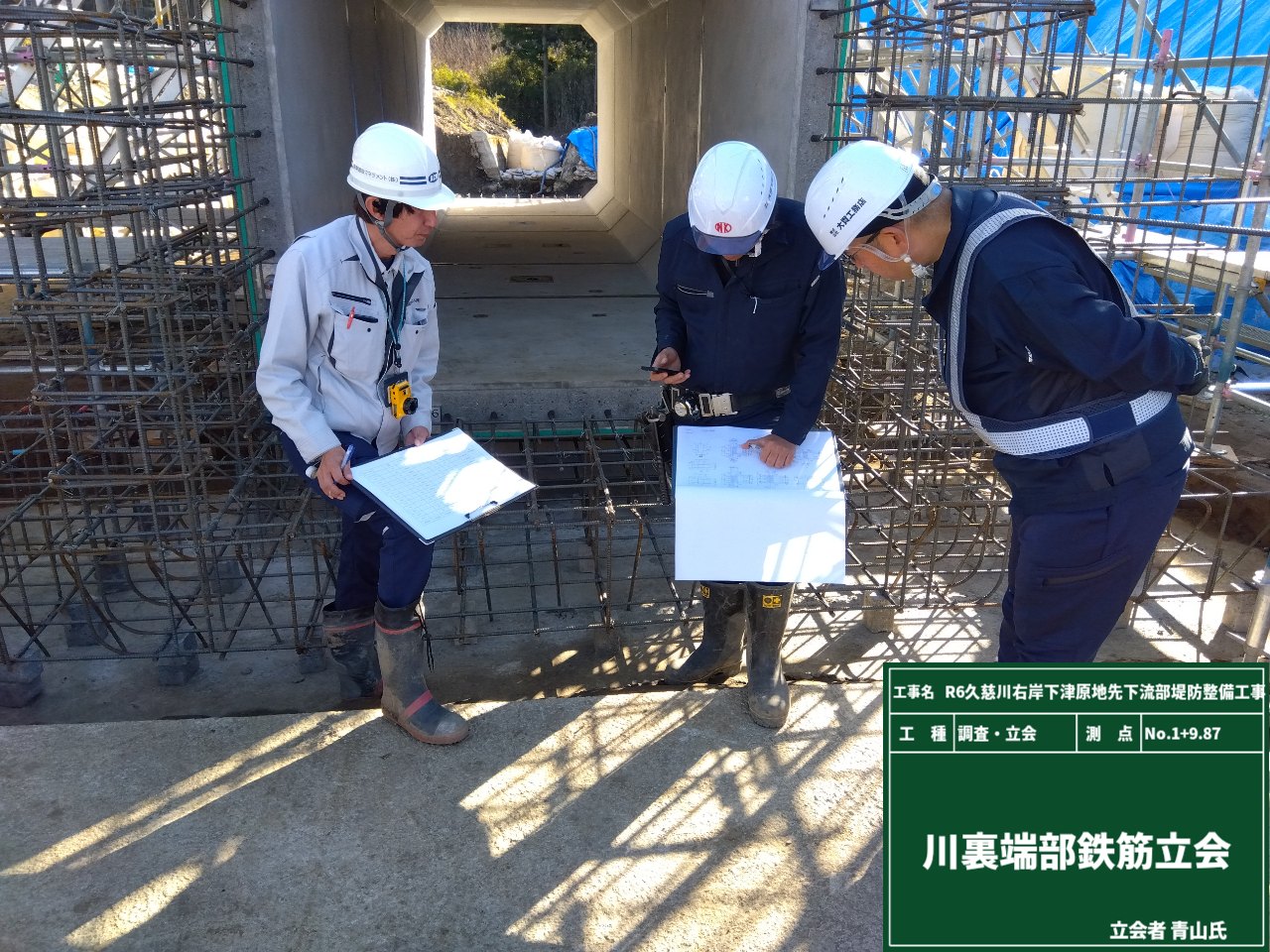

川裏端部に続いて、樋管端部・胸壁の鉄筋検査を行いました。
写真は、発注者の立会いで検査をしている写真ですが、実は事前に社内検査も行っているんですよ！
つまり、社内＋発注者のＷチェックで配筋検査を行っています👍

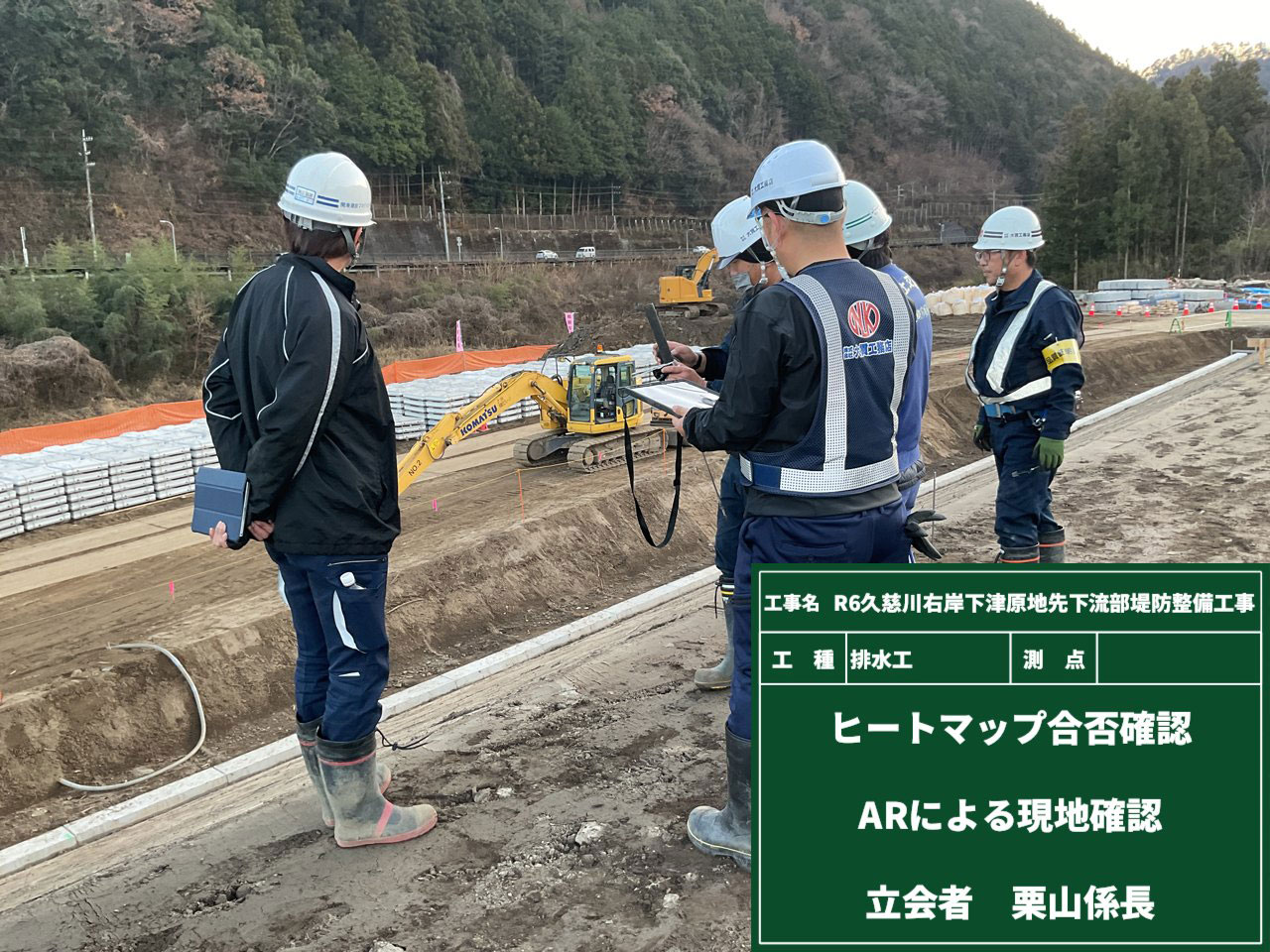

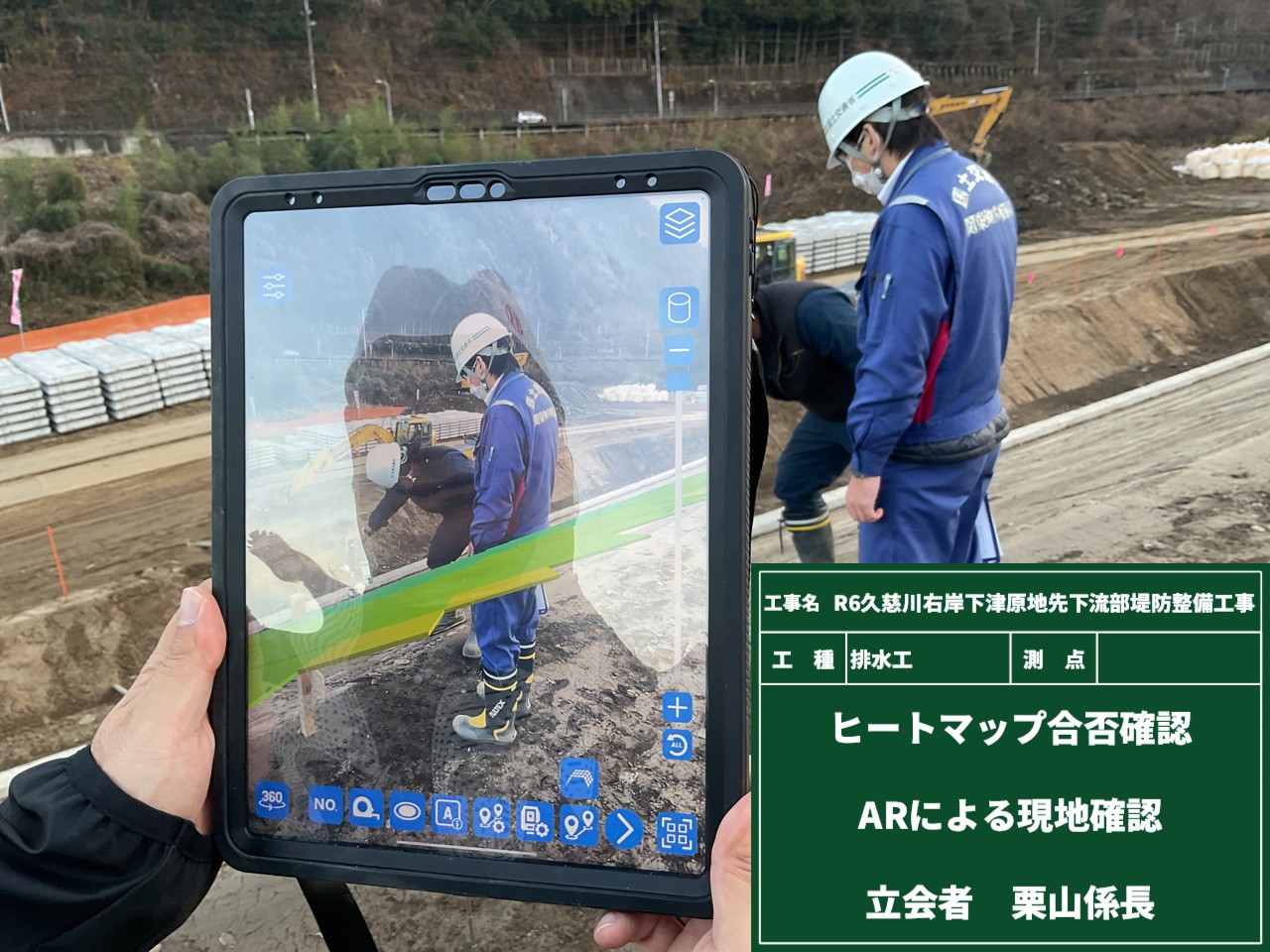

そしてこちらは、ＡＲを使っての現地確認です！
ＡＲで現実空間にヒートマップを投影しています。
ヒートマップとは「データの分布を色の濃淡で視覚的に表すツール」のこと。
色による判定で…青や緑は規格値の範囲内、赤やオレンジは規格値の範囲外というように、どの箇所が基準を満たしていないかをひと目で判断できます👀
今回は、ヒートマップを使って合否確認を行っている様子をご紹介しました‼
樋門のボックスカルバートの周りは、現場打ちによるコンクリート打設を予定しています。
その前段階として鉄筋組立が完了したので、発注者の現場立会い＋遠隔臨場で配筋検査を行いました。
ここは今回の工事のメインとなる部分。
さらに、作業を進めていくと土で隠れてしまう部分になるので、あとからやり直しができません‼
だからこそ、今の段階で厳しい目でチェックを受けて、合格をもらわなくてはいけません‼
1枚目の写真は現場立会いの様子です👇👇👇

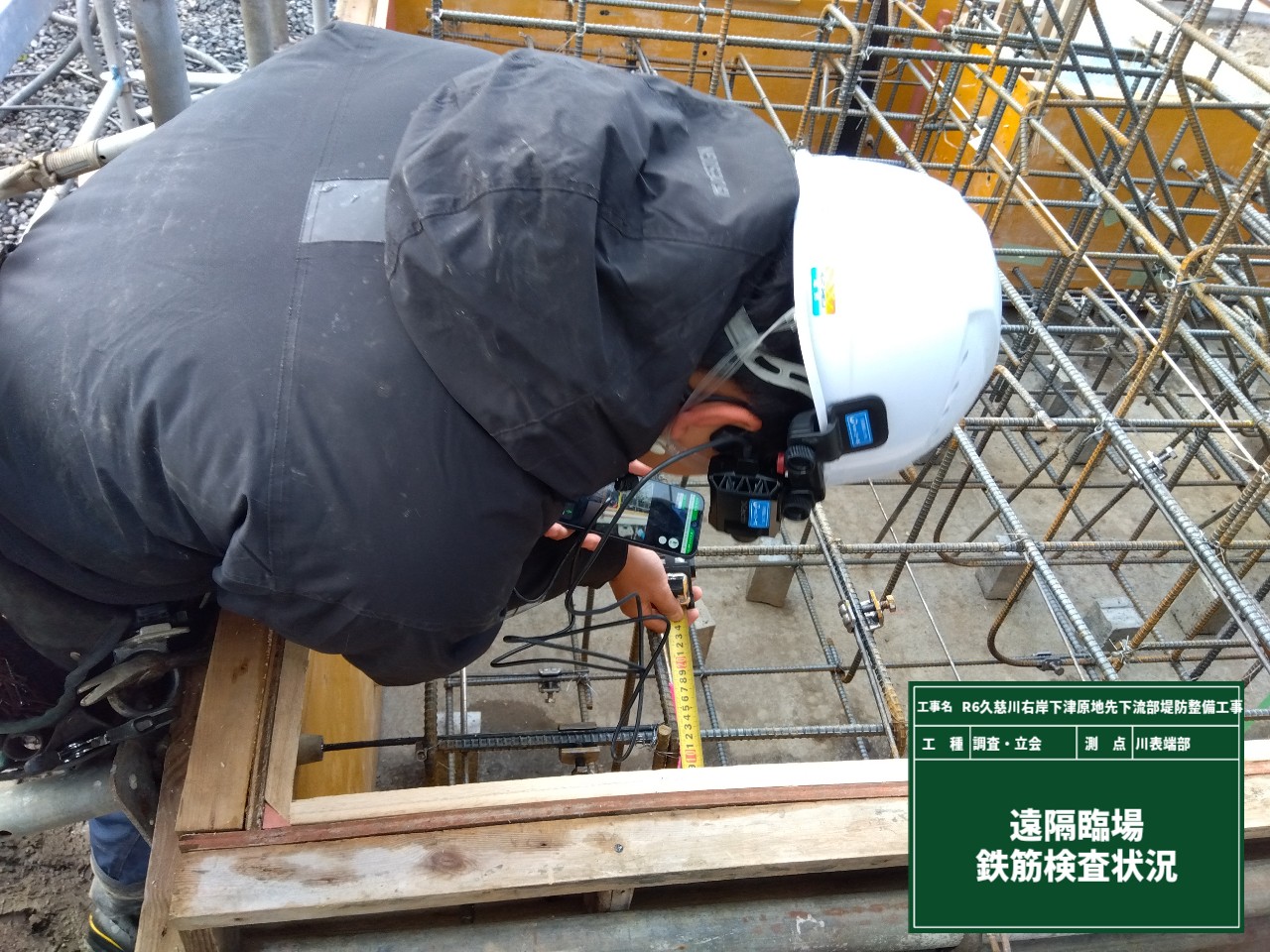

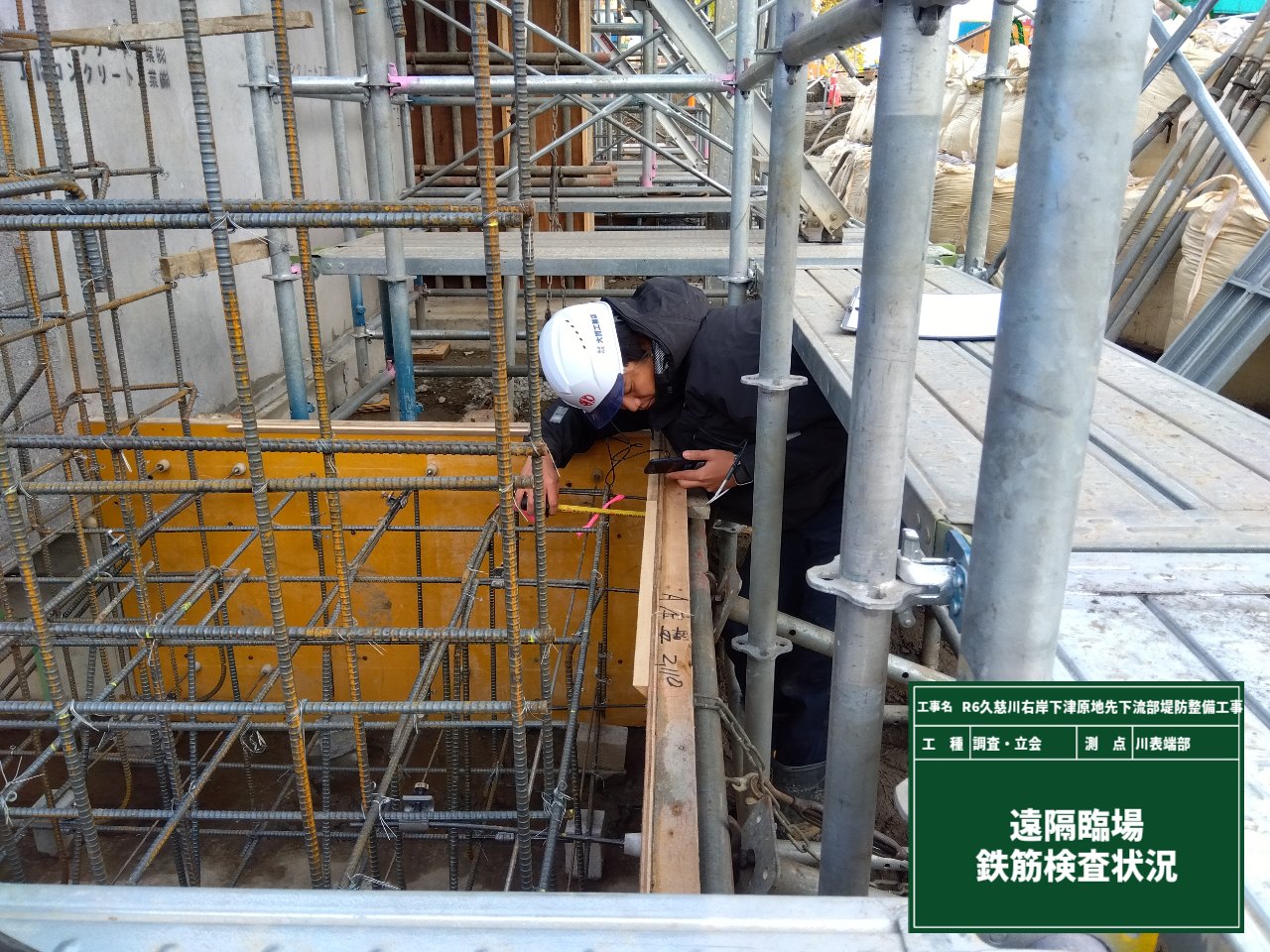

そして遠隔臨場は、こんな風に行います👇👇👇
ヘルメットの横にはカメラ、手には携帯とスケールで１人で何役もこなします✨
遠隔でも品質がきちんと確認が出来れば、発注者と現場で予定を合わせて…発注者が現場まで行って…
をする必要がなくなるので、効率的に進める事ができます！
検査では、鉄筋の配置・波打ち・径の太さ・かぶり厚さなどを確認して、問題がなければコンクリート打設へと進みます。

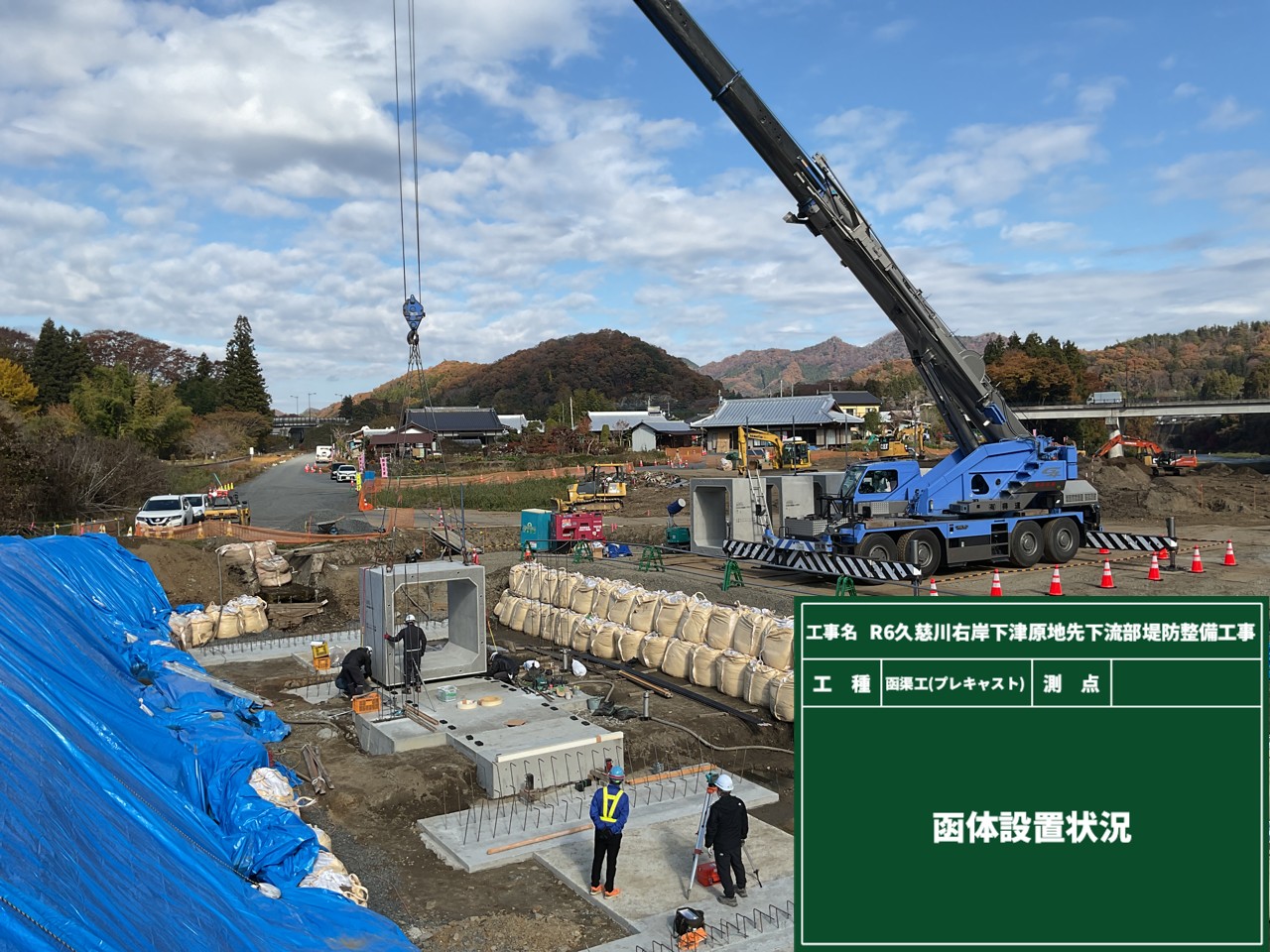

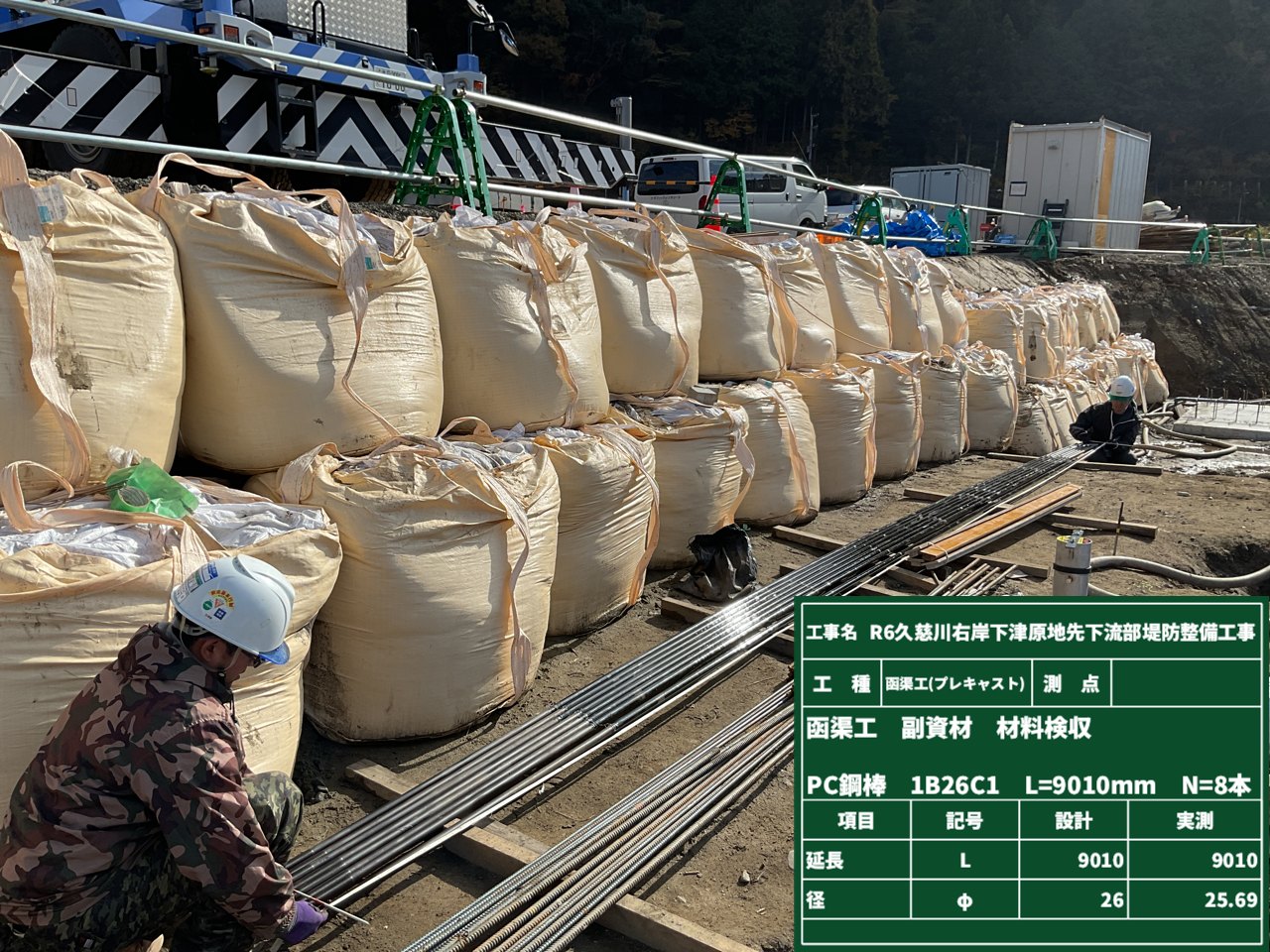

設置した樋門ボックスカルバート同士を、ＰＣ鋼棒を通して連結させました。
そして２枚目の写真は、樋門の内部の様子です📷
内部もご覧の通り、１周ぐるっと型枠を組んで、下はボルトでしっかり固定します。

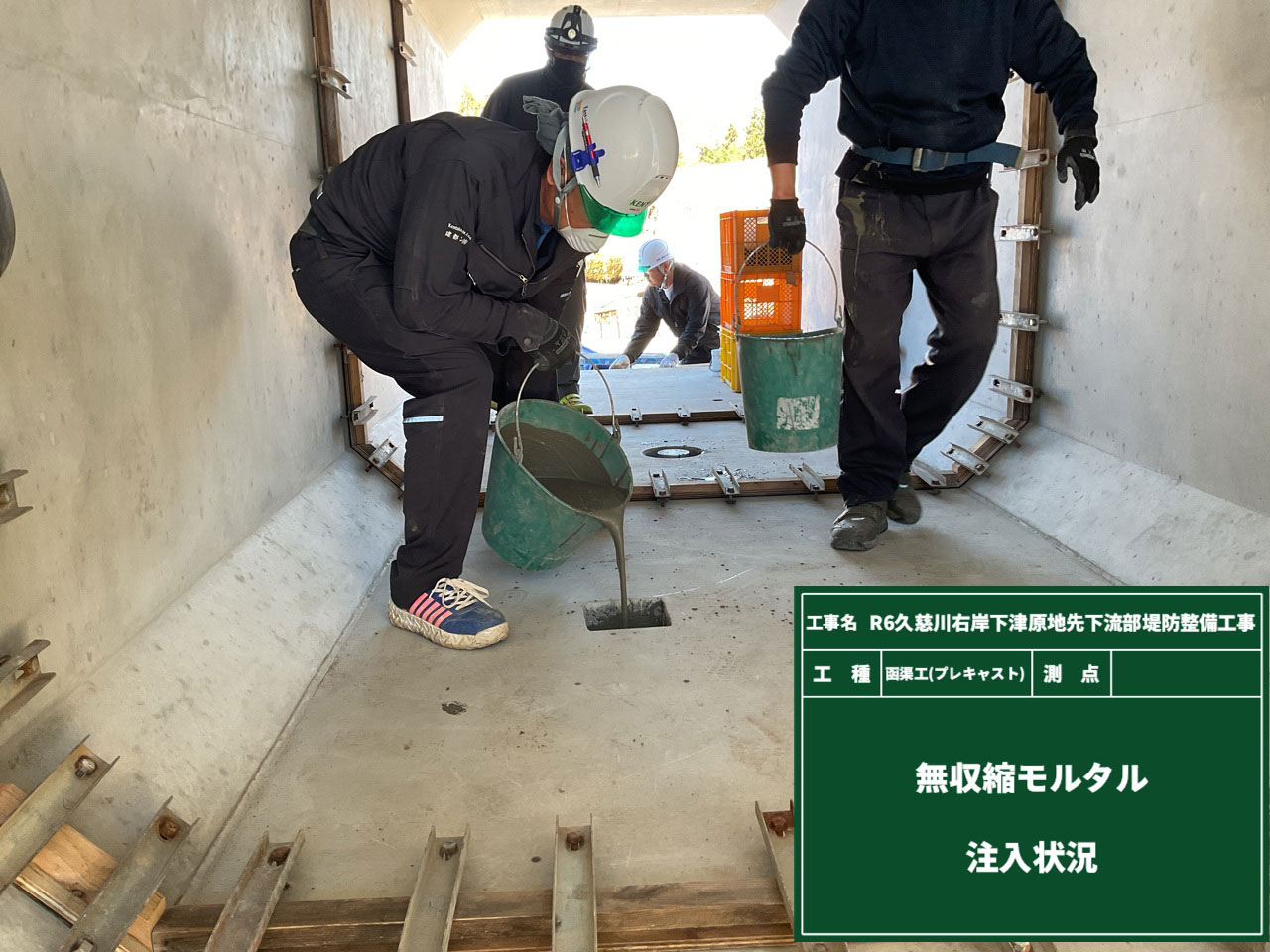

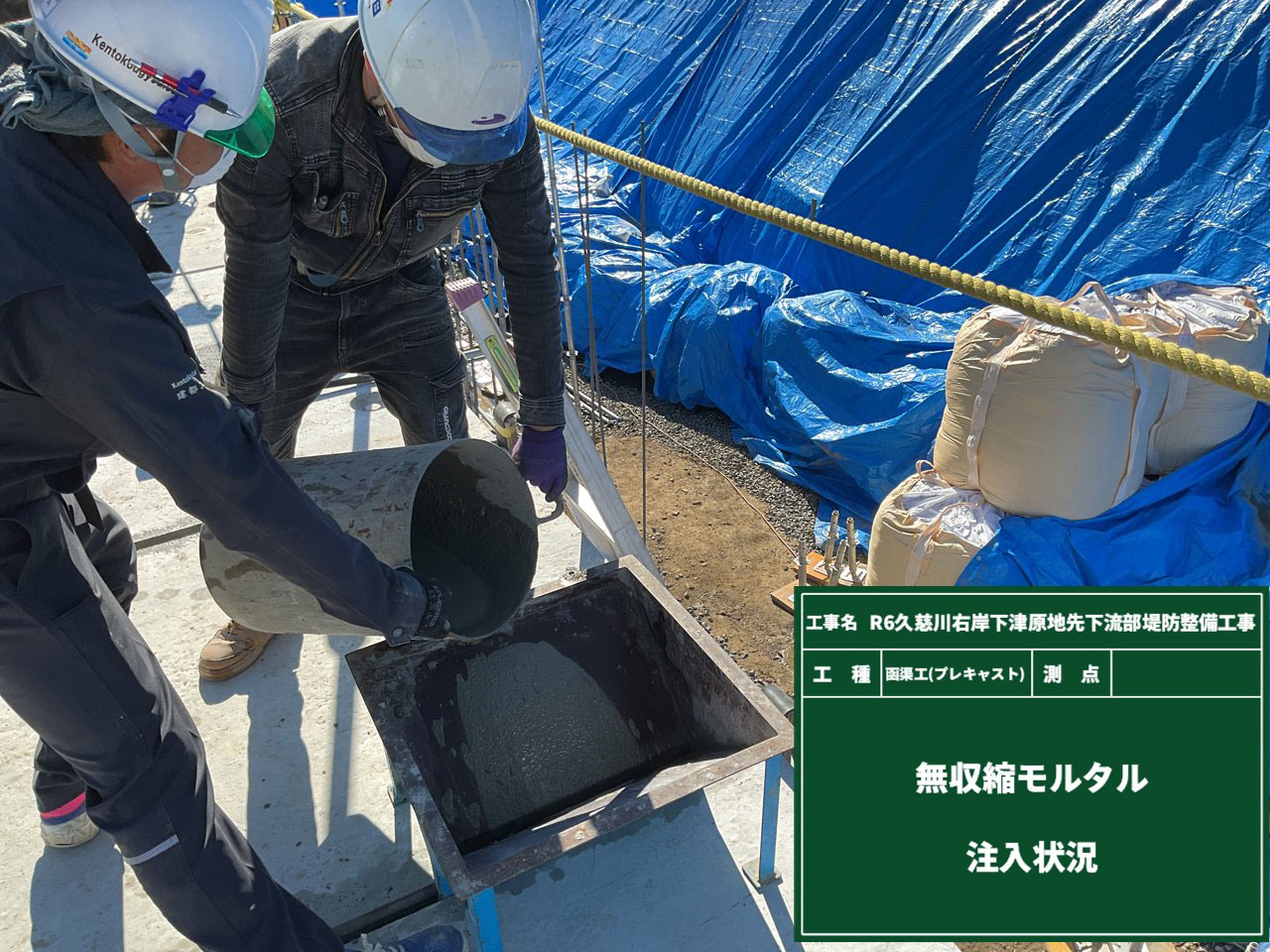

型枠組みとボルト締め完了のあとは…無収縮モルタルの出番です👏

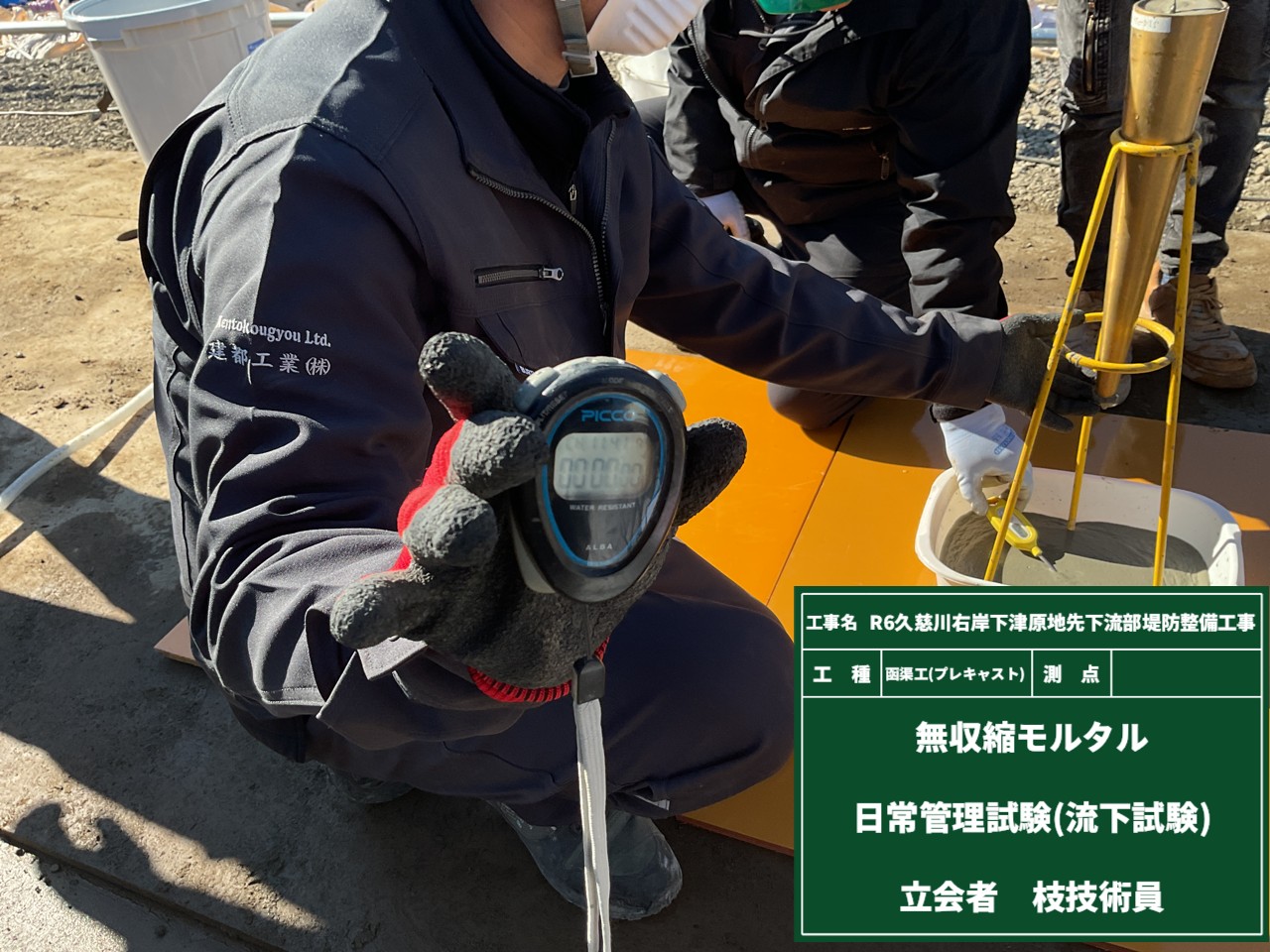

モルタル注入前には”流下試験”をして、モルタルが漏斗を流れ落ちる時間を測定します。
複数のテストピースを作成し、平均値が規格値内であることが確認できたモルタルだけを注入していきます‼
２枚目と３枚目の写真が注入の様子です。
ボルト穴やボックスカルバートの隙間に、モルタルを”みっちり”と注入しています😊

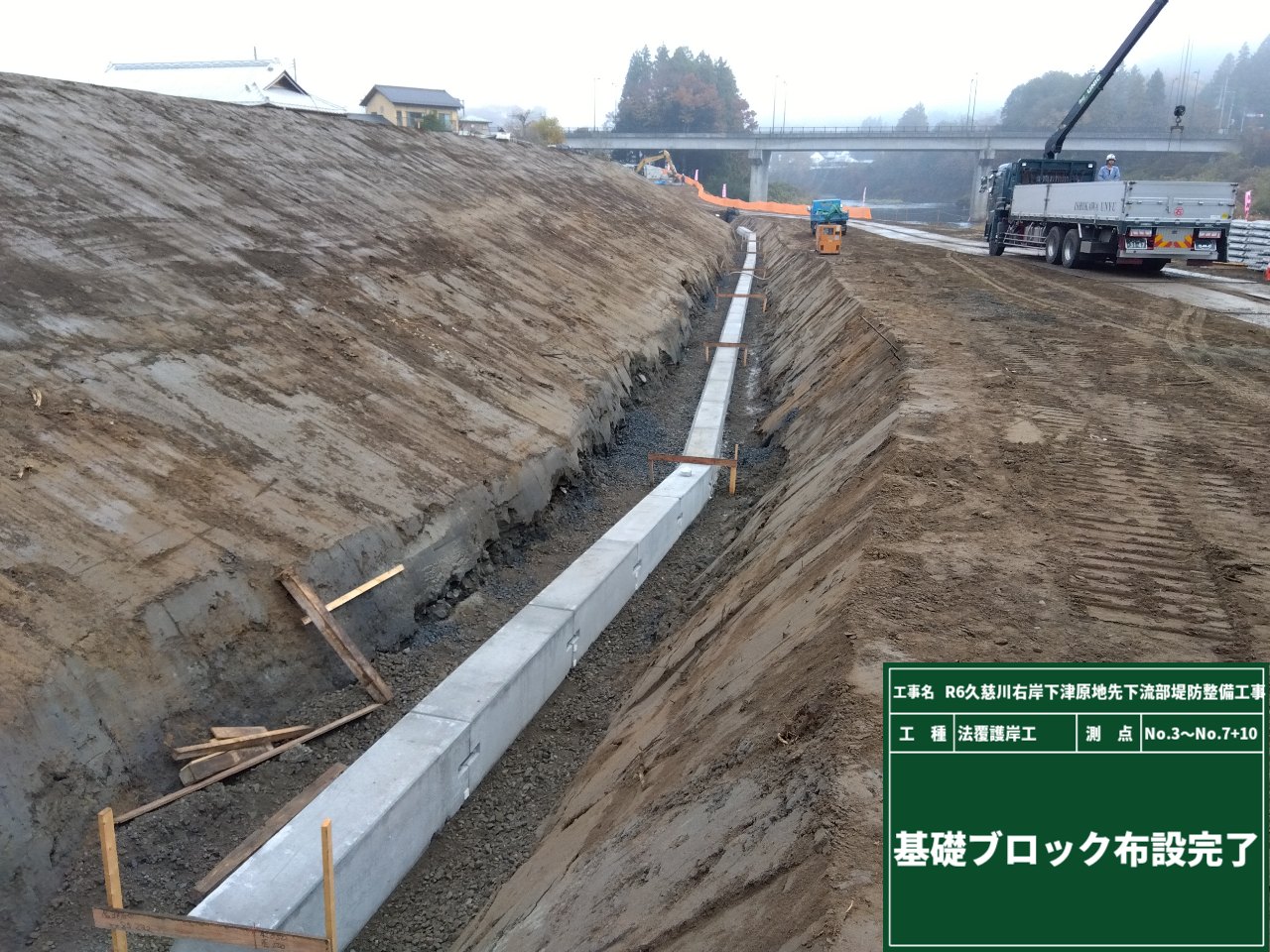

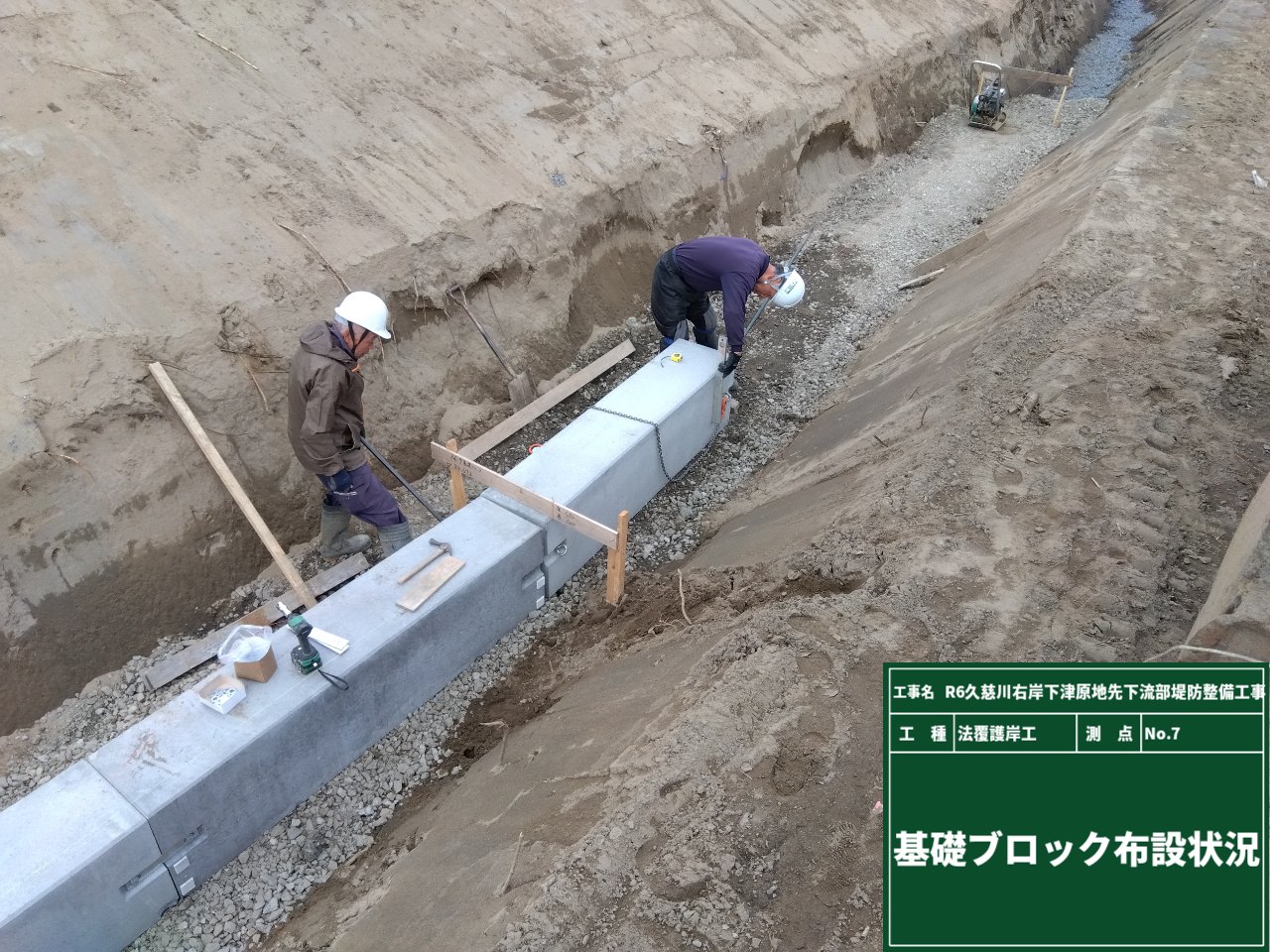

そしてこちらは、基礎ブロックを布設している様子です。
現場の地形がカーブしているので、基礎ブロックもその形に合わせて並べていかなくてはいけません。
これは職人の腕のみせどころ👷♂️
「カーブなんて無理だよー」なんて言いません✋
むしろ「カーブ？任せとけ👍」と言わんばかりに、黙々と作業を続け…その結果、見事に布設完了です✨

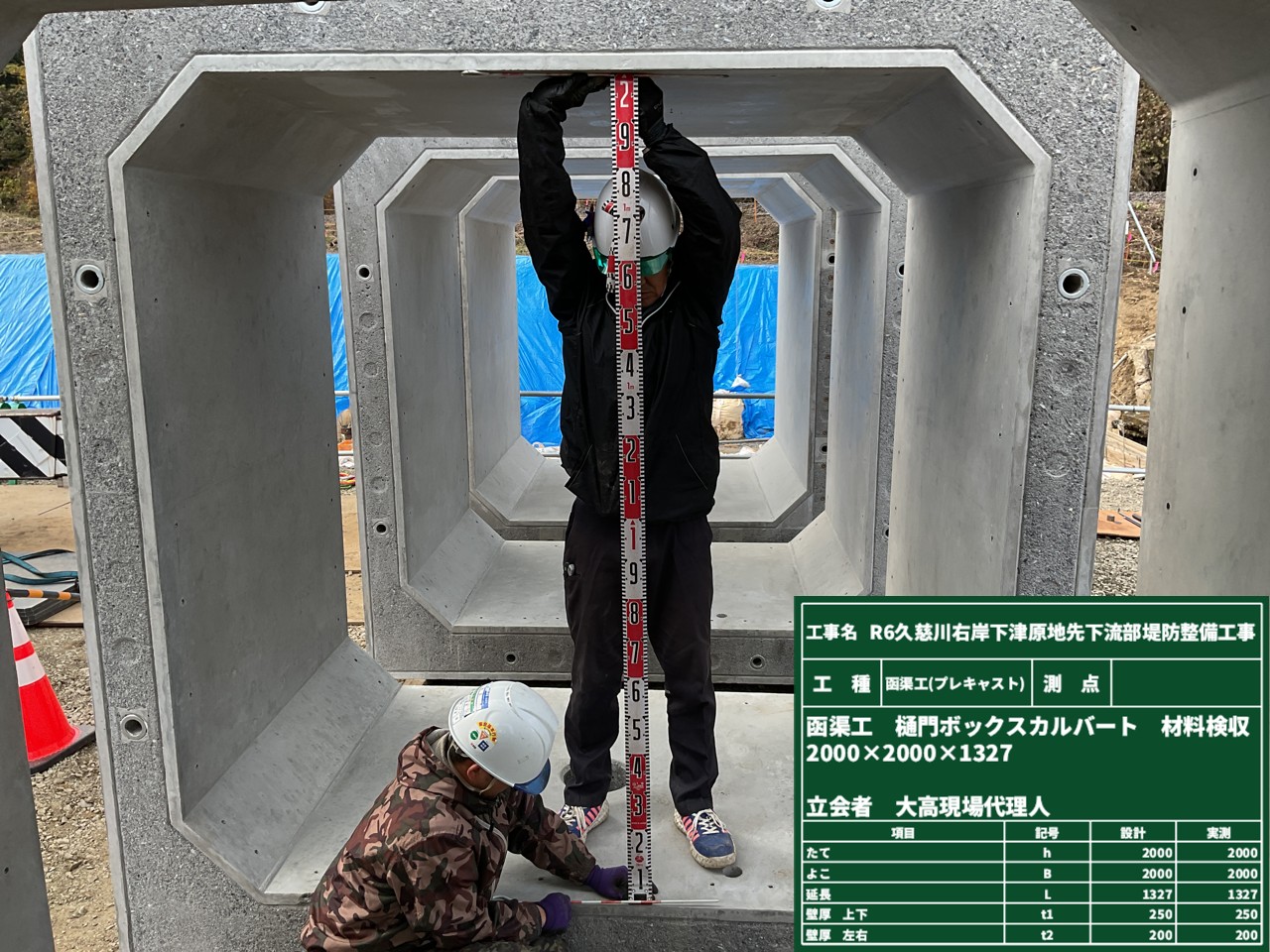

今回の工事の主役、樋門ボックスカルバートがついに搬入されてきました‼
もちろん、他に必要な材料も続々と搬入され、まずは材料検収です。
サイズ、数量、キズなどがないかを細かく確認して、問題がなければ設置へと進んでいきます。
樋門は人力ではとても運べないため、ご覧の通りクレーンで吊り上げて設置をします。
作業員を巻き込んでケガなどさせないよう、作業は慎重に慎重に…

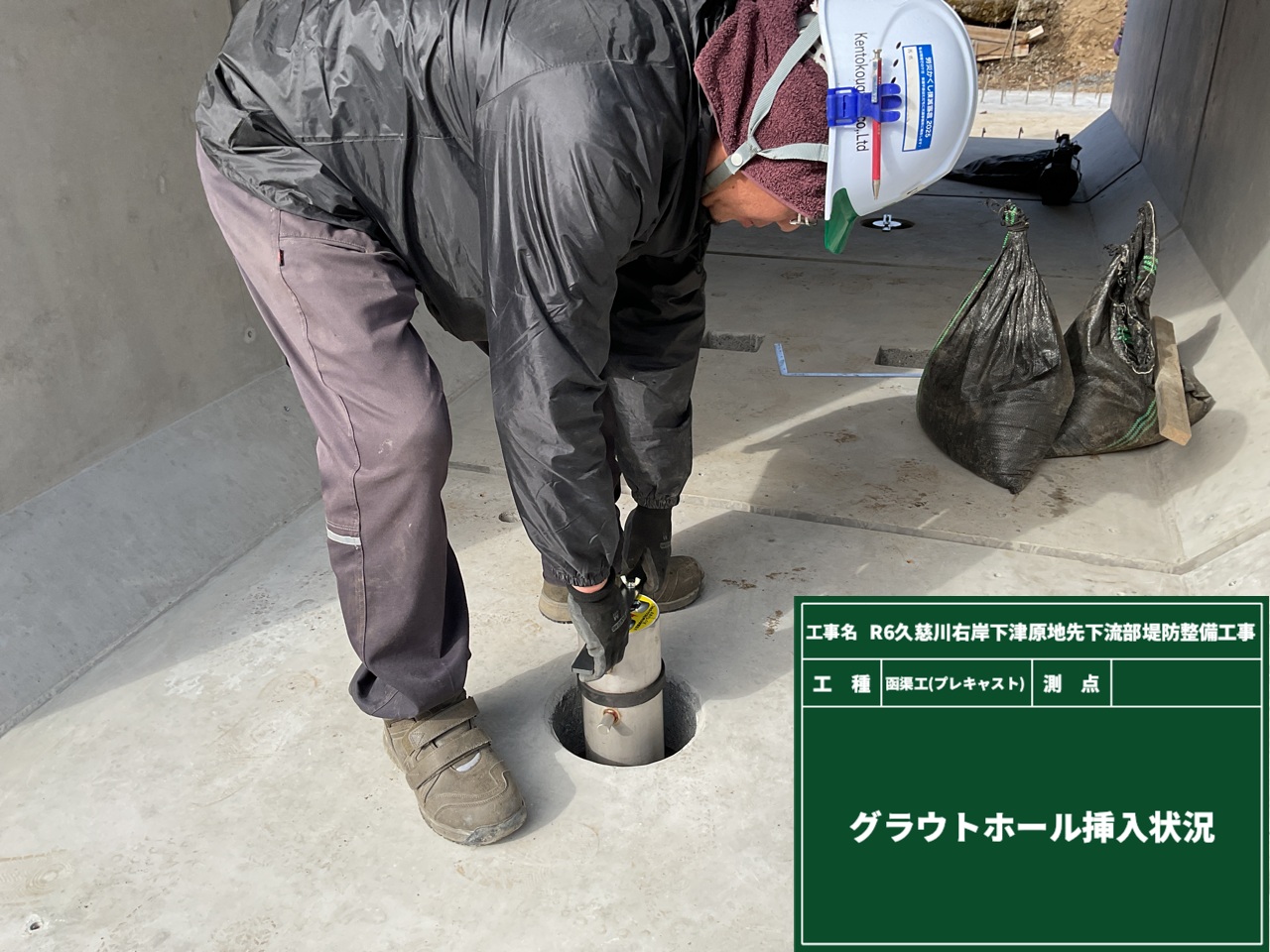

設置後は、アンカーを挿入・固定、グラウトホールの設置など、やることは盛り沢山です‼
このグラウトホールは、今後の樋門の維持管理に必要になるものです。
底盤下の空洞量調査、必要に応じてグラウト材の注入作業などに使用します。
グラウトホールも樋門設置と同時に行うのがポイントです👆
まだまだ作業が続きますが、今回では書き切れないのでまた次週！！

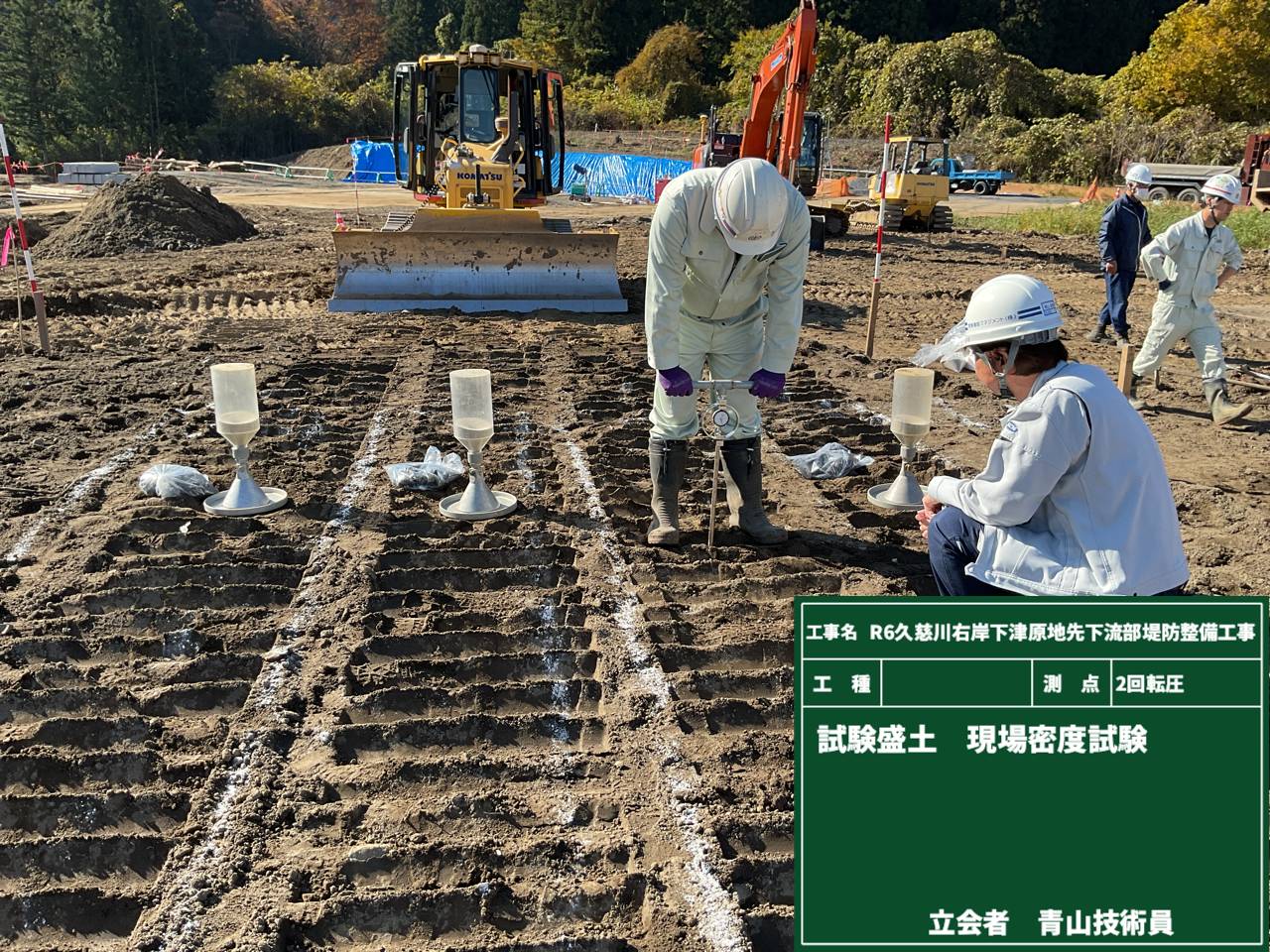

試験盛土は、実際に使用する材料と車両で地盤を締固め、設計通りの品質（密度）になるかを確認する試験です。
1回転圧したら密度をチェック、また転圧、またチェック…。
この地道なくり返しの作業が、“何十年も川を守る地盤になる”とても大事な作業なんです💪
そして転圧回数が決まったら、次はICT建機の精度確認です。

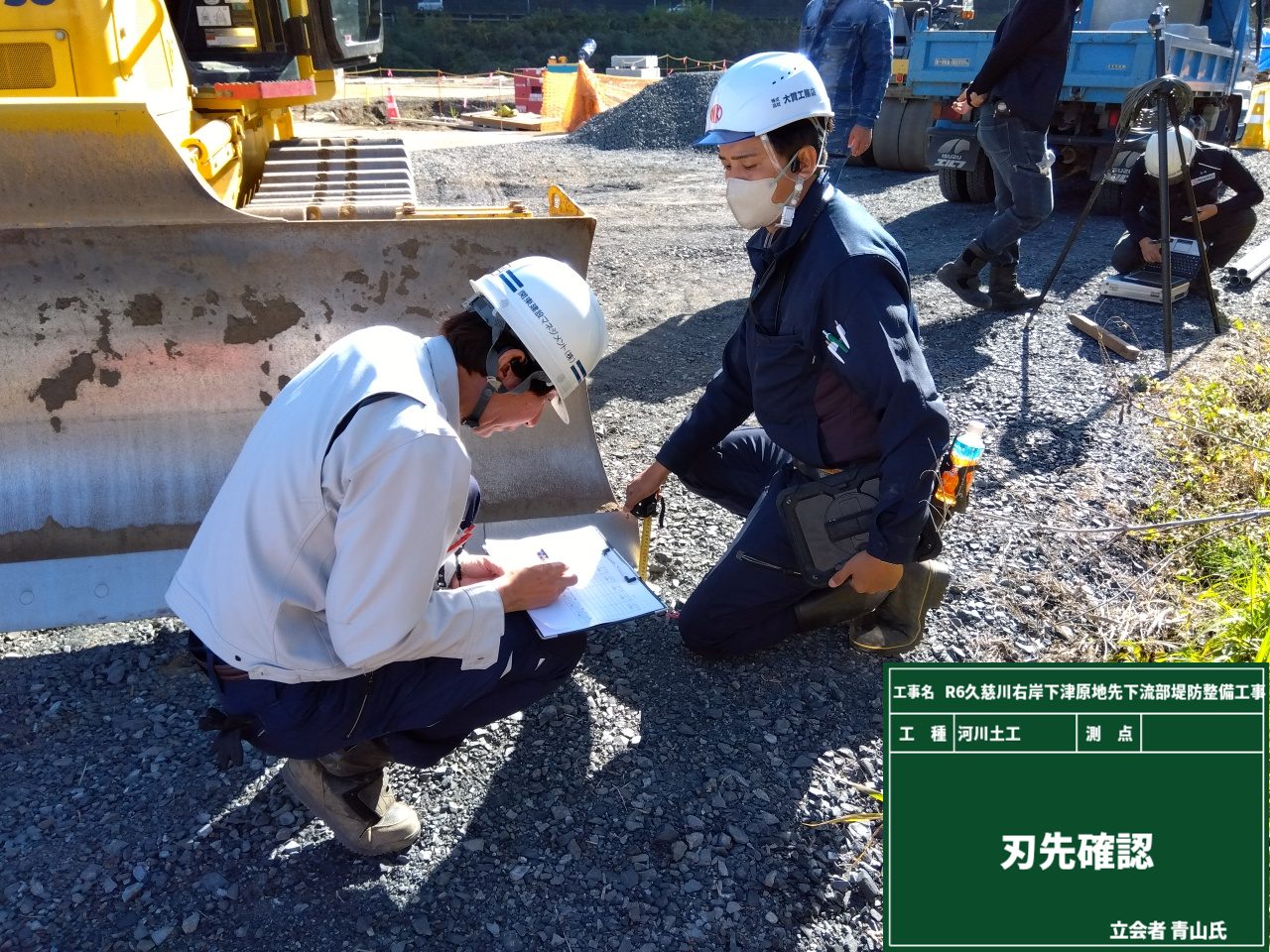

まずは刃先確認から。刃先の位置や状態を確認しておくと、仕上がりも良くなって安全にもつながるんです✨
刃先の状態を定期的にチェックをすることで、安全に作業できる状態をキープします👍
さらにICT建機ならリアルタイムで位置が分かるので、都度の確認作業が減って作業効率もぐっとUP↑↑
これらの要素が現場全体の生産性向上となり、効率的で安全な施工ができます👊

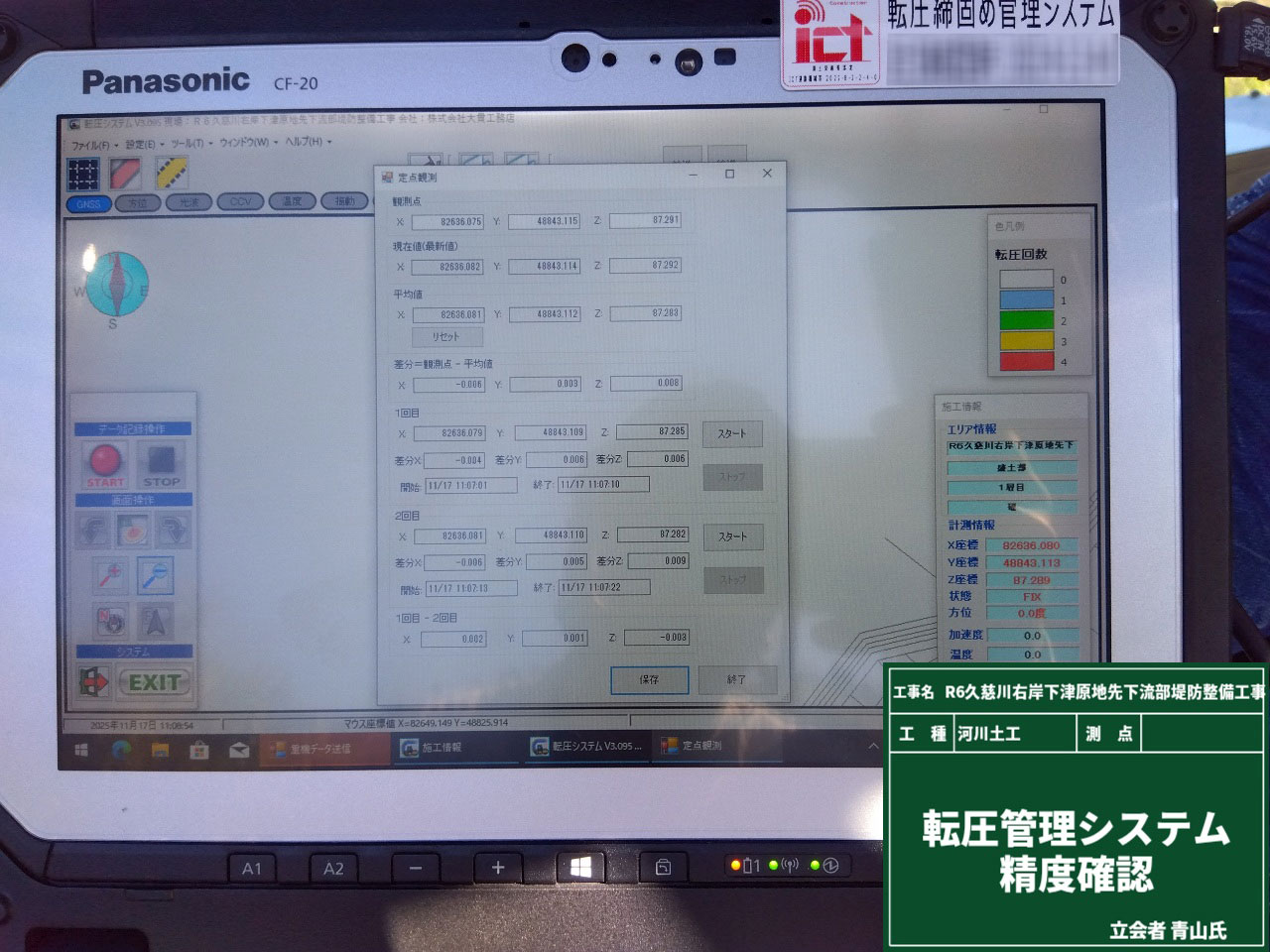

そして最後は、ICT建機に搭載されたGNSS（衛星測位システム）の計測値が、基準点からズレていないかをチェックです。
モニター上の座標「Ｘ、Ｙ、Ｚ」が基準点と合っているかを確認して、どこを何回通ったかを正確に記録・管理出来るように調整します。
これらのひと手間すべてが、未来の”安全”をつくり、みんなの安心につながっていきます✨
今週は、発注者立会いでの確認事項がいくつかありました。
その様子をご紹介したいと思います！

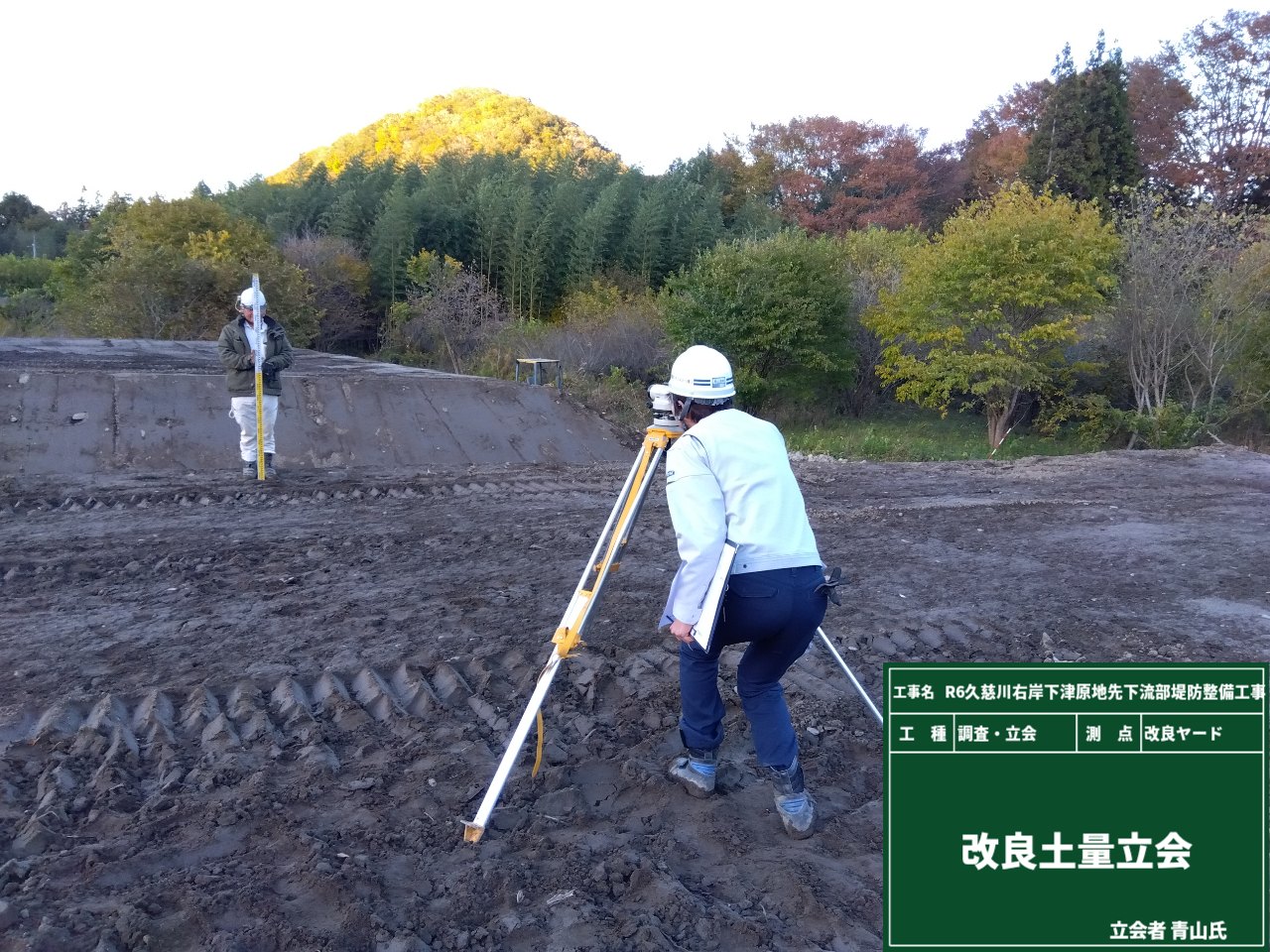

【①】改良土量確認
現場の改良ヤードで、事前に決めた配合比で土を改良しているのですが、
計画通りに作成できているかを確認しています。

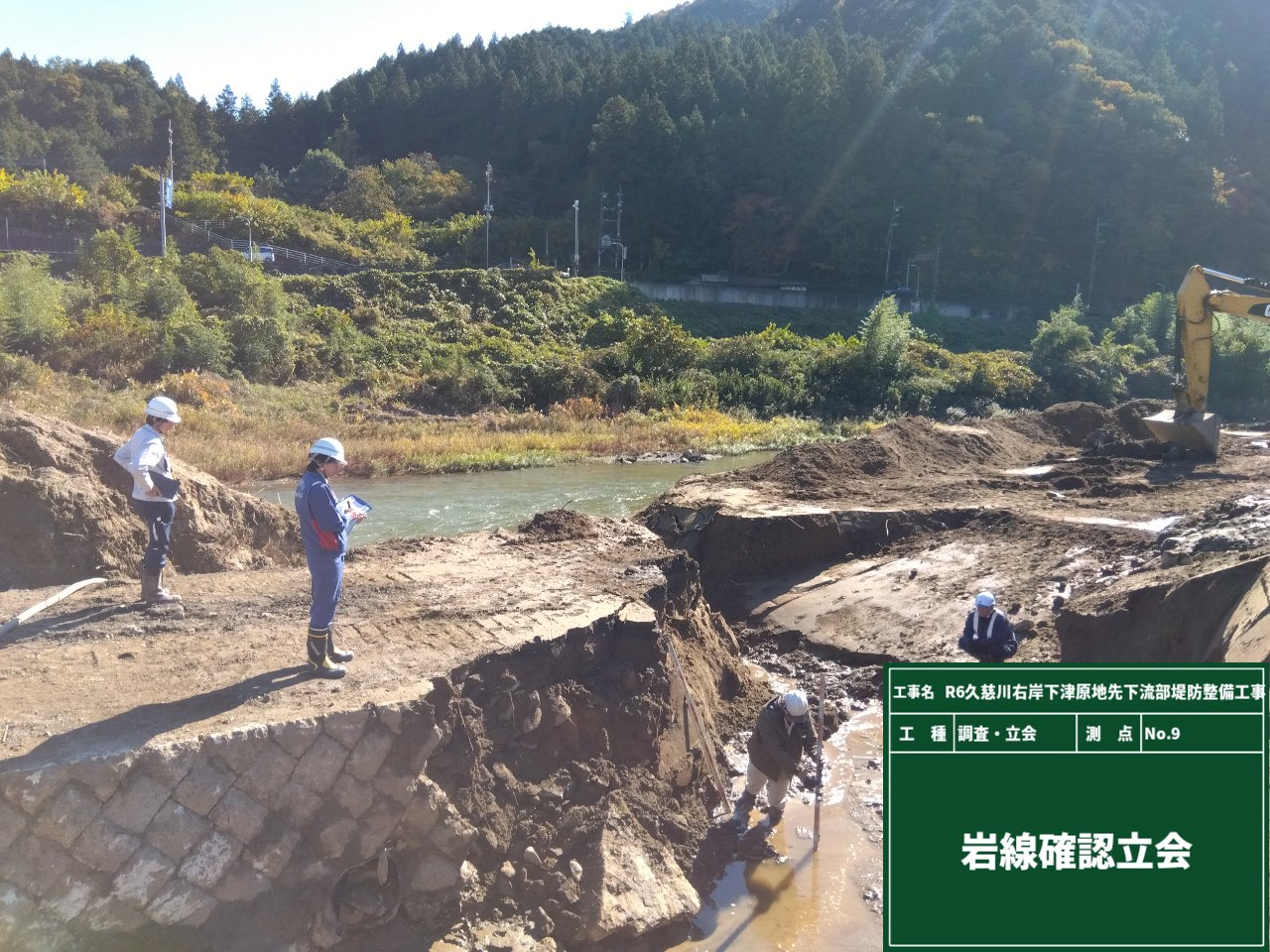

【②】岩線確認
切土工事で、地質が変化（岩と土の境界など）する境界位置を測量しています。現場で掘削・盛土する土の量を正確に計算するためのデータが取れます！

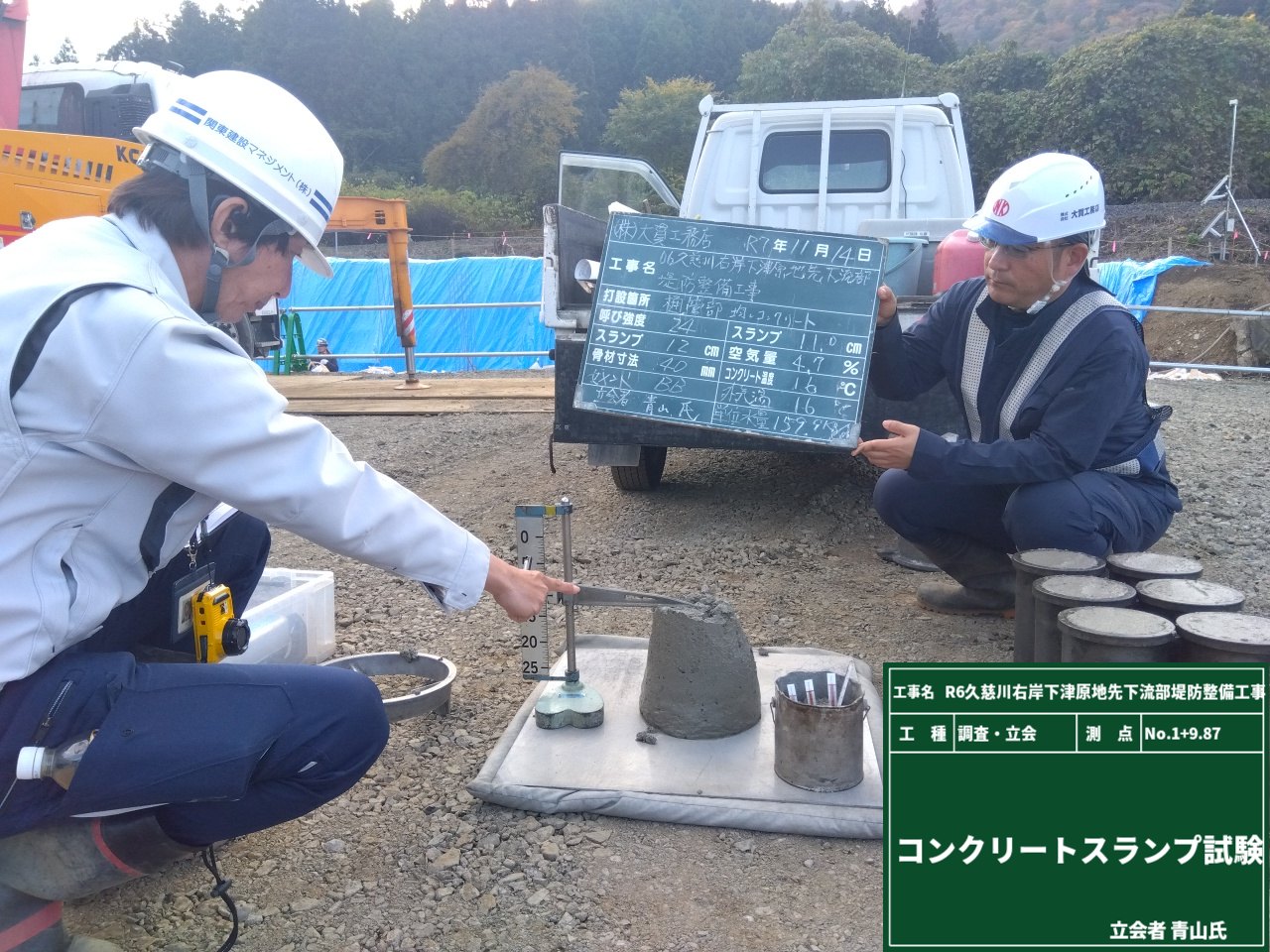

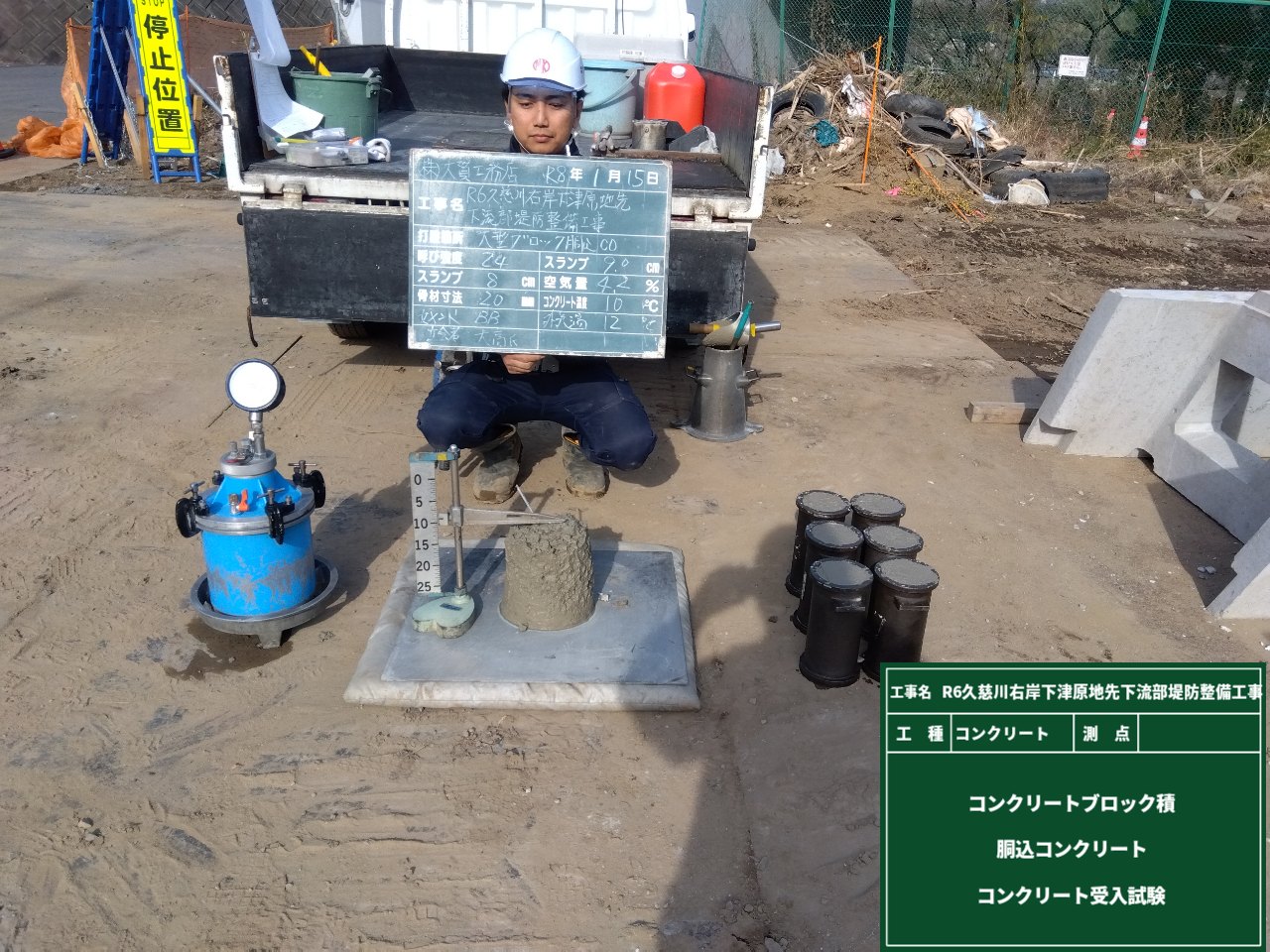

【➂】コンクリートスランプ試験
コンクリートを打設前に必ず行う試験です。
生コンのスランプ値（やらわかさ）を測って、「今日のコンクリートはどうかな？」と品質をチェック👆
他にも塩分量を測定して、鉄筋を傷めない安全なコンクリートだけが採用されます✨（塩分は鉄筋の腐食を進めてしまうので、劣化の原因となるんですよ…）
これらの試験を合格したコンクリートだけが打設されているわけです💪

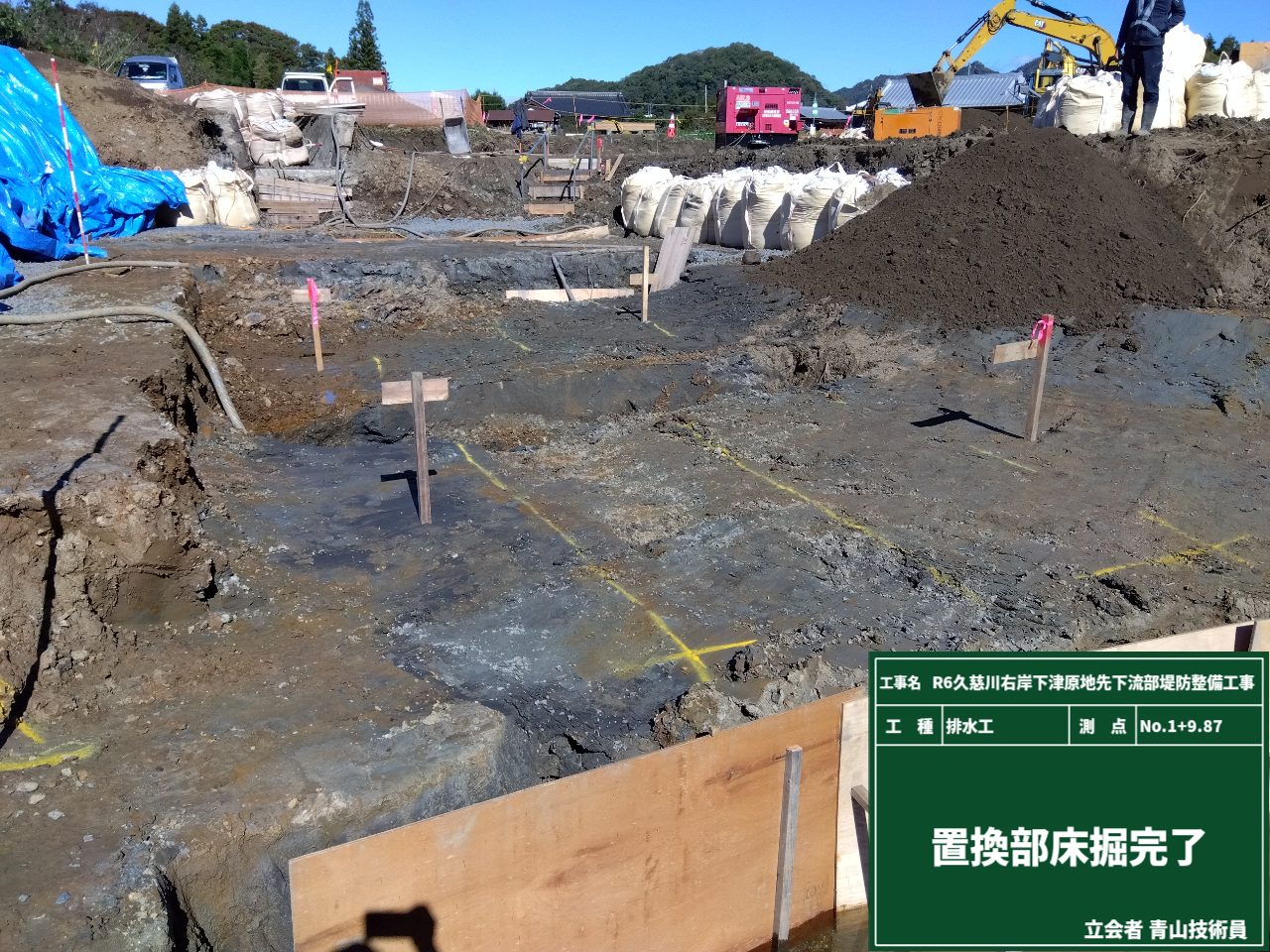

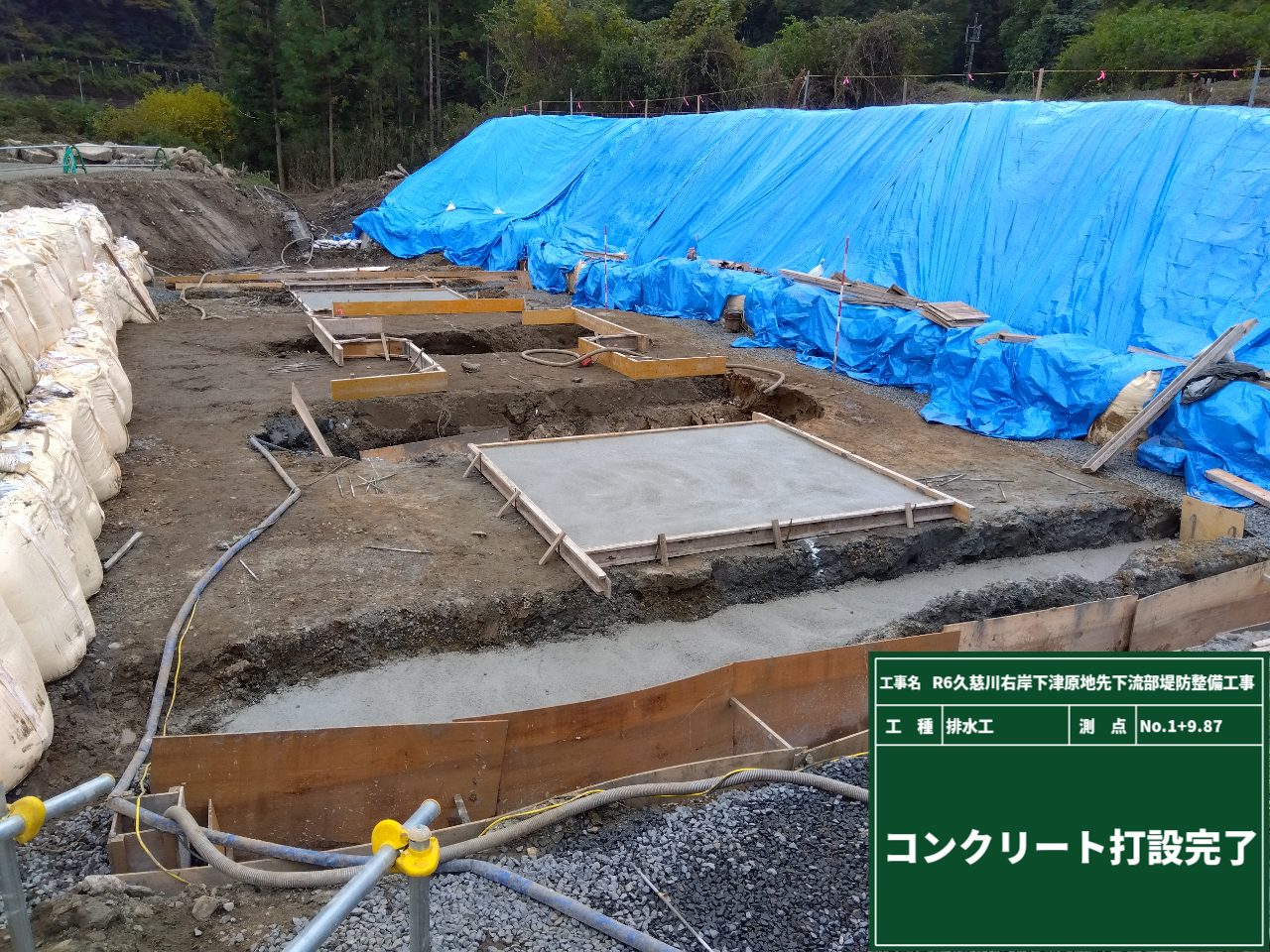

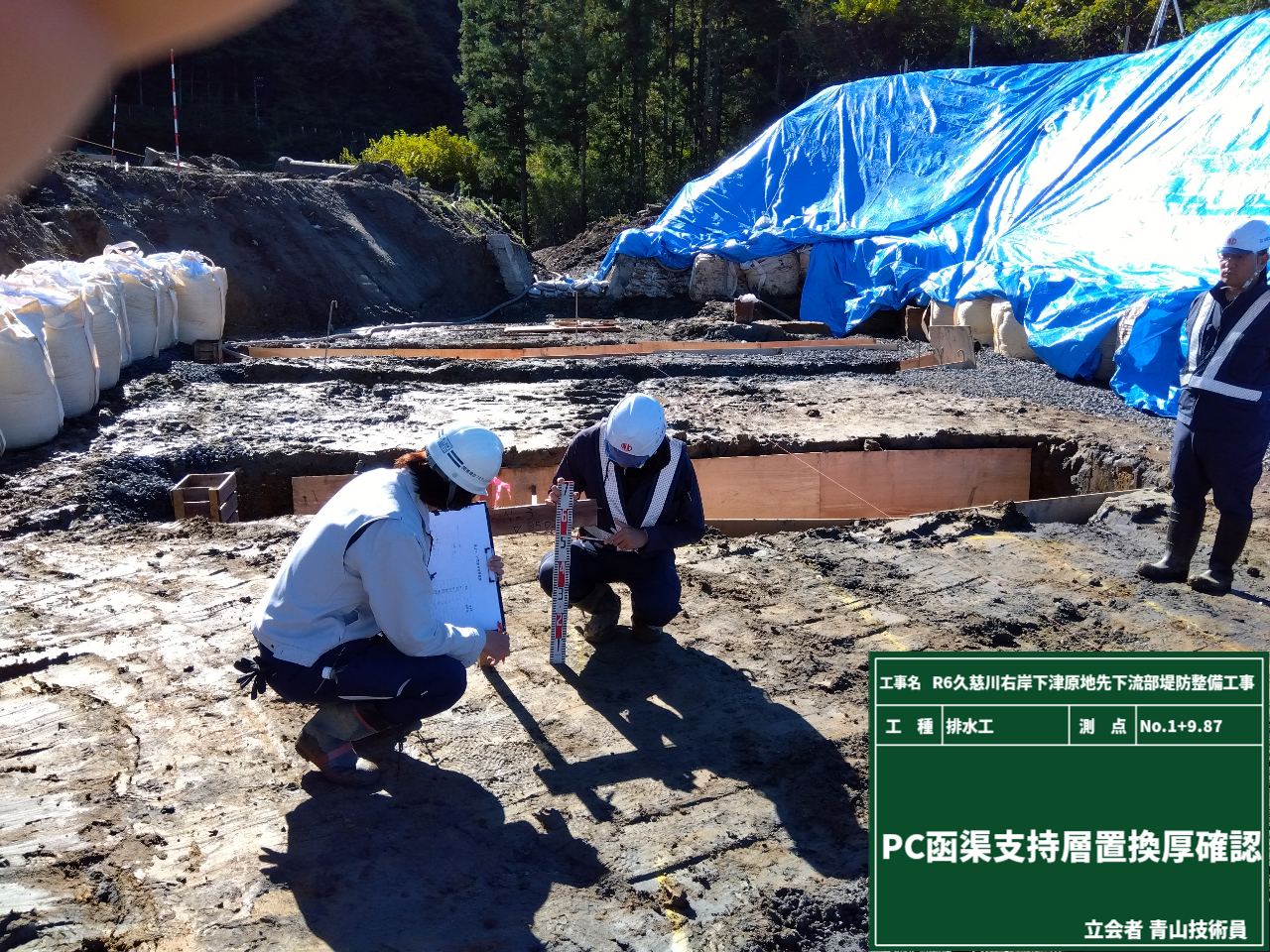

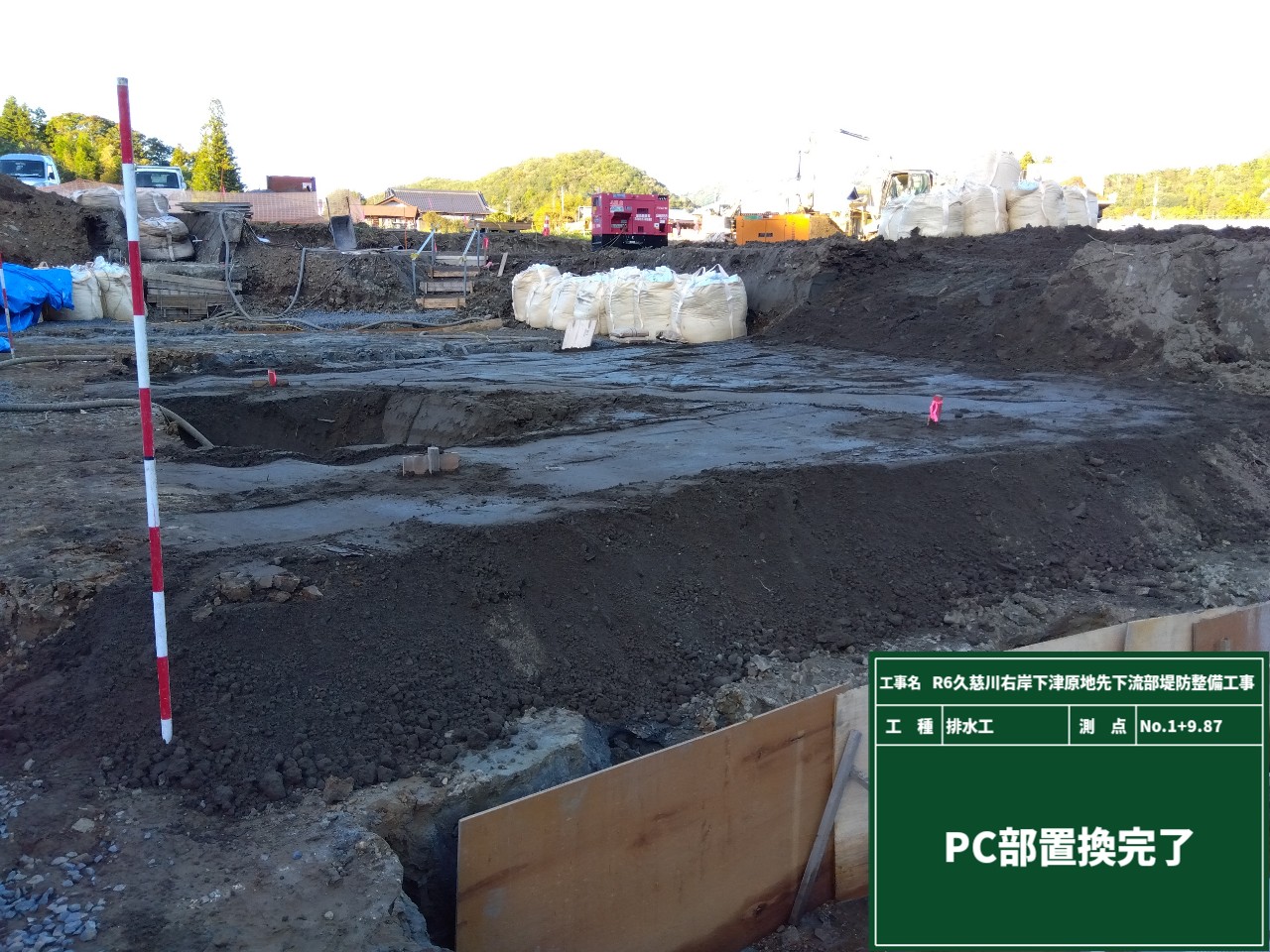

床掘が終わった後は、改良土を使って敷均し↔転圧をしてからコンクリートを打設します。
写真のようにコンクリートが飛び飛びになっているのは、ＰＣ函渠の設置に合わせて打設しているからなんですよ👆
続いては鉄筋組立後の配筋検査になります。
鉄筋はコンクリートを打設すると見えなくなってしまう部分です。
見えなくなる前に”きちんと鉄筋が組まれているか”を発注者立会いのもと、しっかりと確認をしてもらいました。
本数、ピッチ、径、かぶり厚など、細かくチェックされます。
どれかひとつでも欠けると構造物の品質に大きく影響するため、とても需要な検査なんです🔍

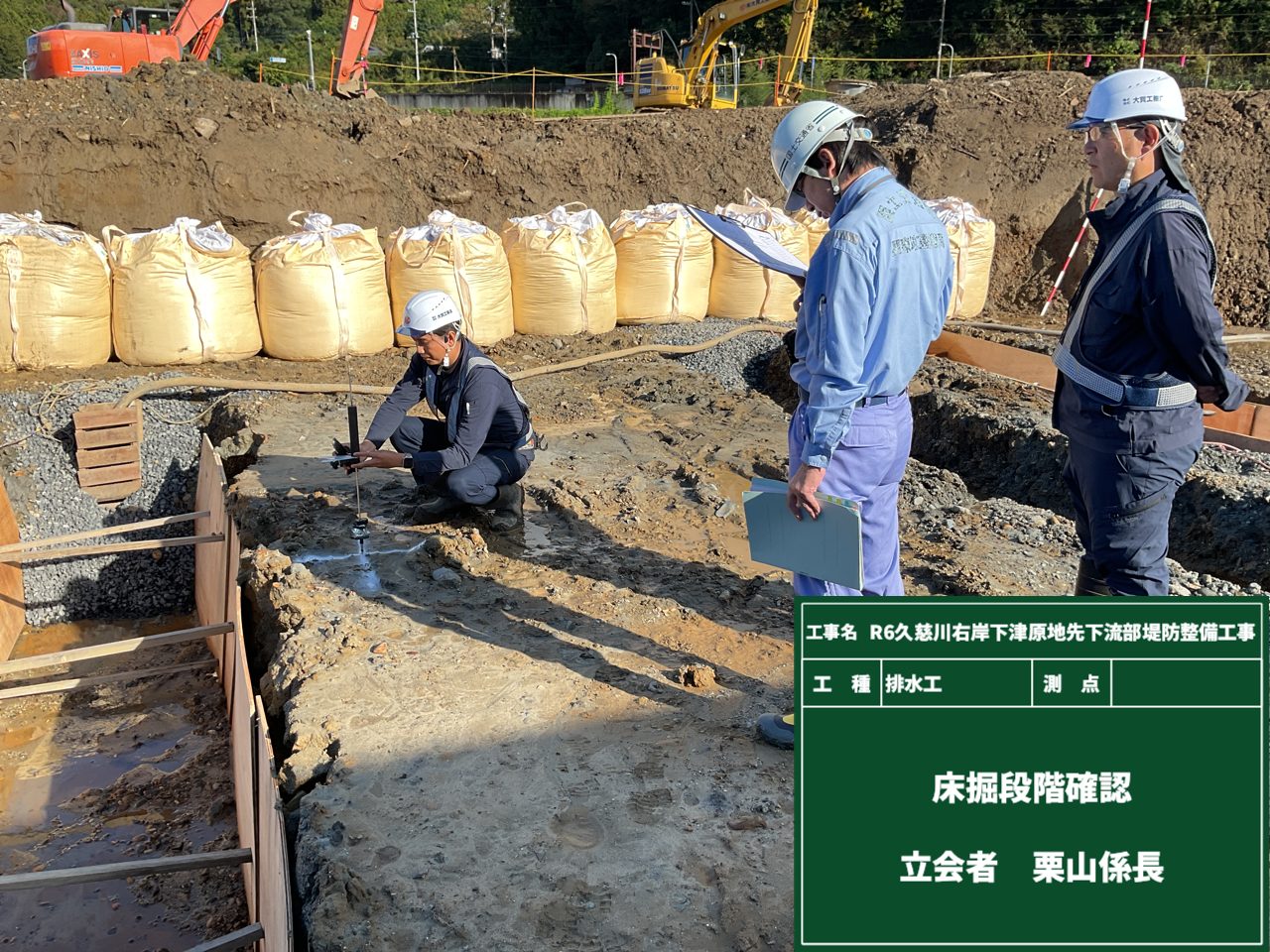

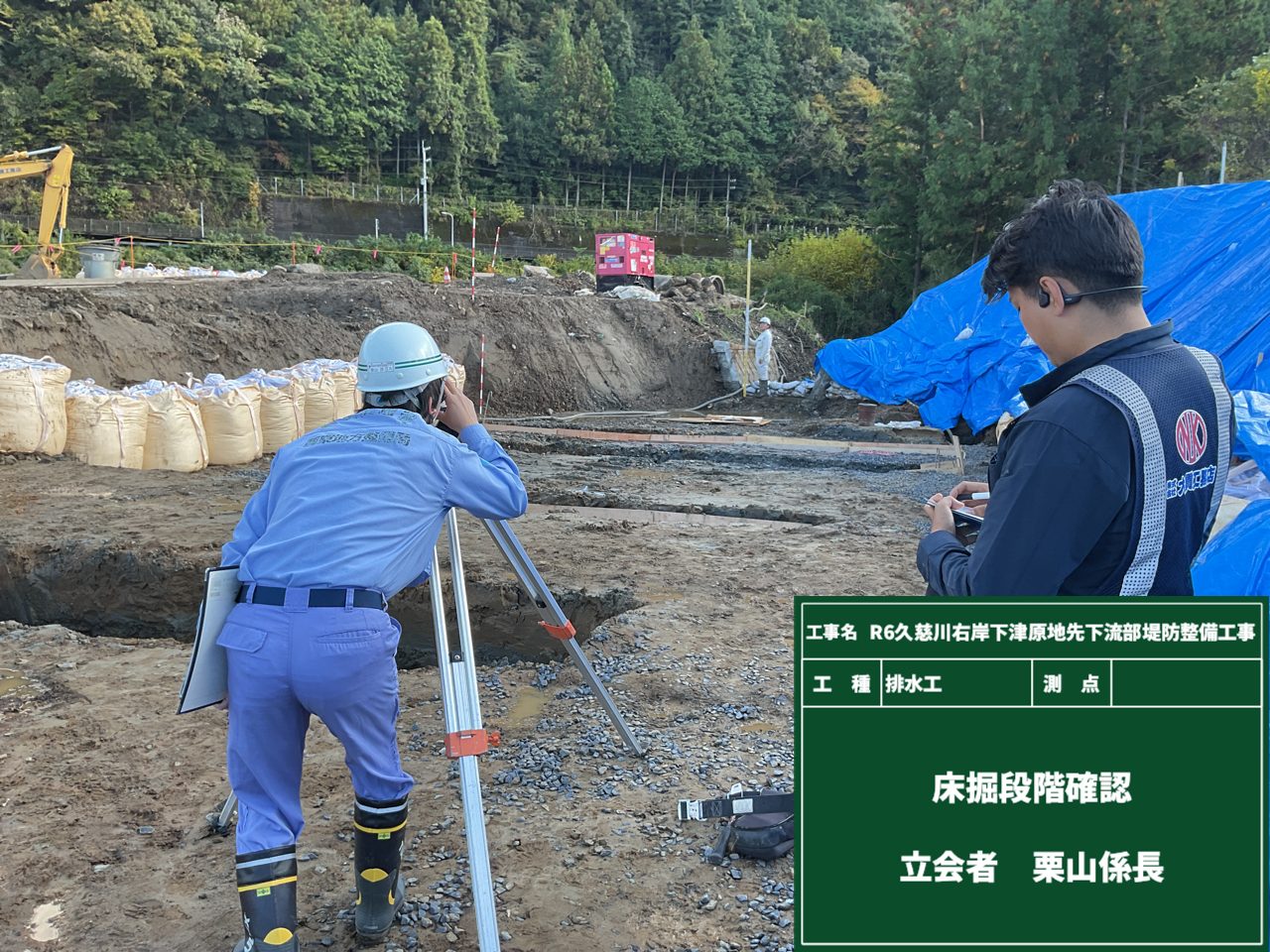

ＰＣ函渠を設置するため、まずは床掘を行いました。
計画通りに作業ができているかどうか、発注者も立会いで確認をしてもらいます。
この「高さ」と「位置」にちょっとでもズレがあると、この先の作業すべてがズレてしまうので、とても大切なポイントなんです👆
そしてもうひとつ大切なのが、”地耐力”です。
設置するＰＣ函渠はとにかく重たいんです。その重さに地盤が負けて沈んでしまっては大変‼
せっかく設置したのに沈んだ！？なんてことはもちろんNGです🙅

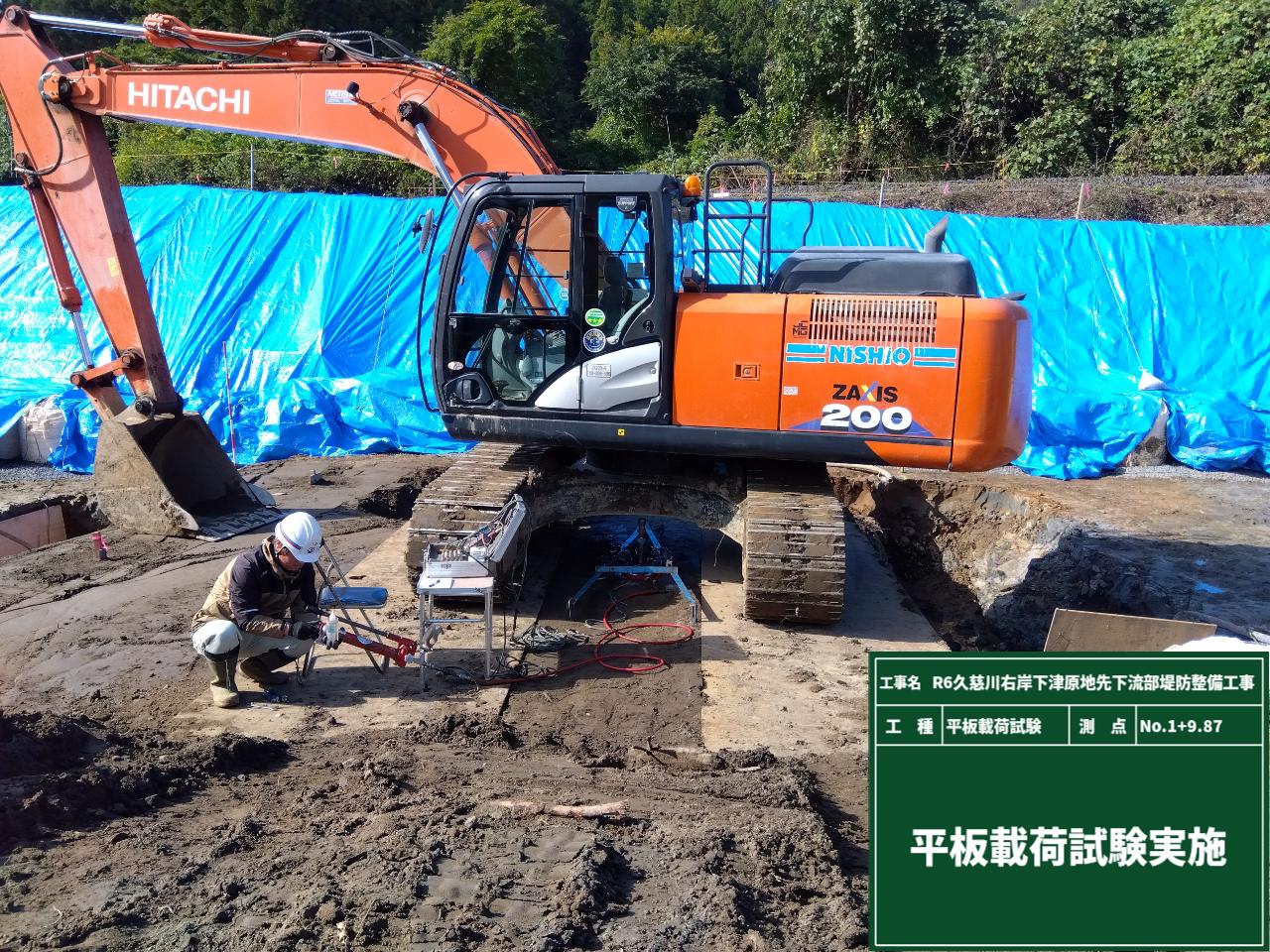

そんな事が起こらないように、平板載荷試験という地耐力のテストを行いました。
慎重に作業をして地面の力もしっかり確認して…準備は万端✨
「ＰＣ函渠も、地域の水害も私たちが守ります！」＿＿縁の下からそんな声が聞こえてくるようです👂

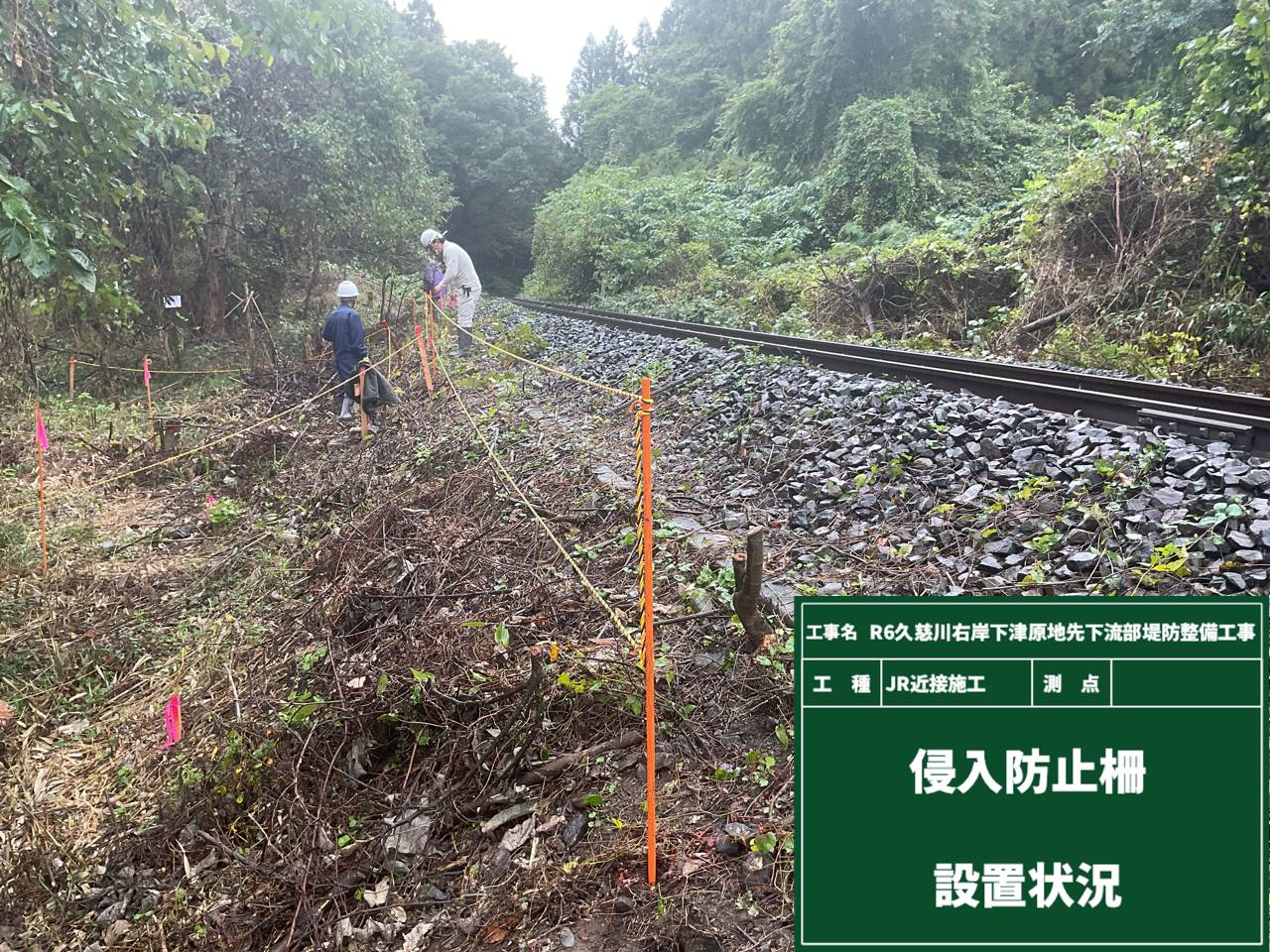

以前の日記で、施工場所が線路に近いとお伝えしましたが、その線路に誤って入らないように、”侵入防止柵”を設置しました！
ロープとリボンで可愛くデコレーションしている訳ではなく、目立つような色と装飾で「入らないでね‼」をアピール中です。
安全のためには「しっかり見えること」が大切です✨

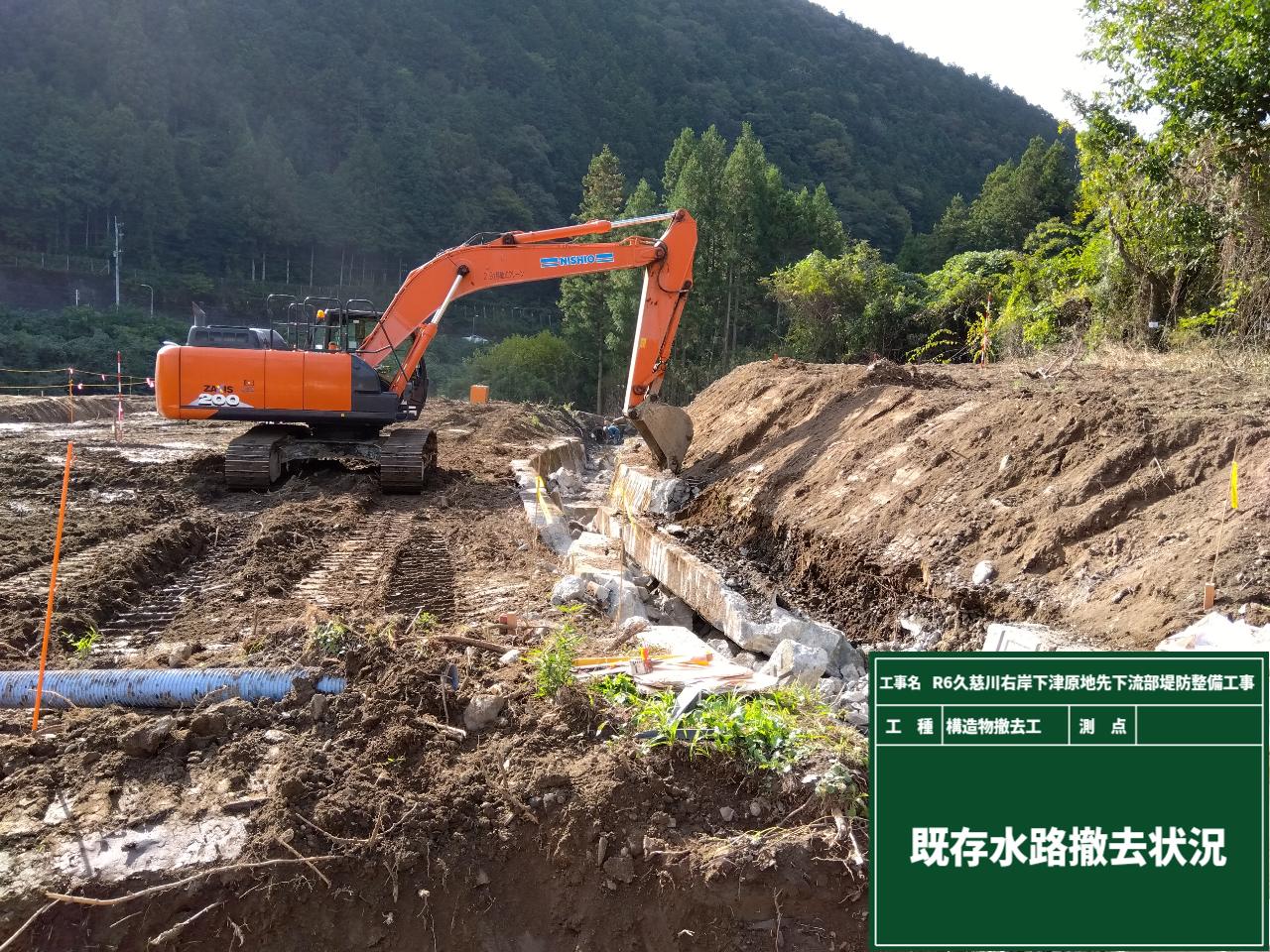

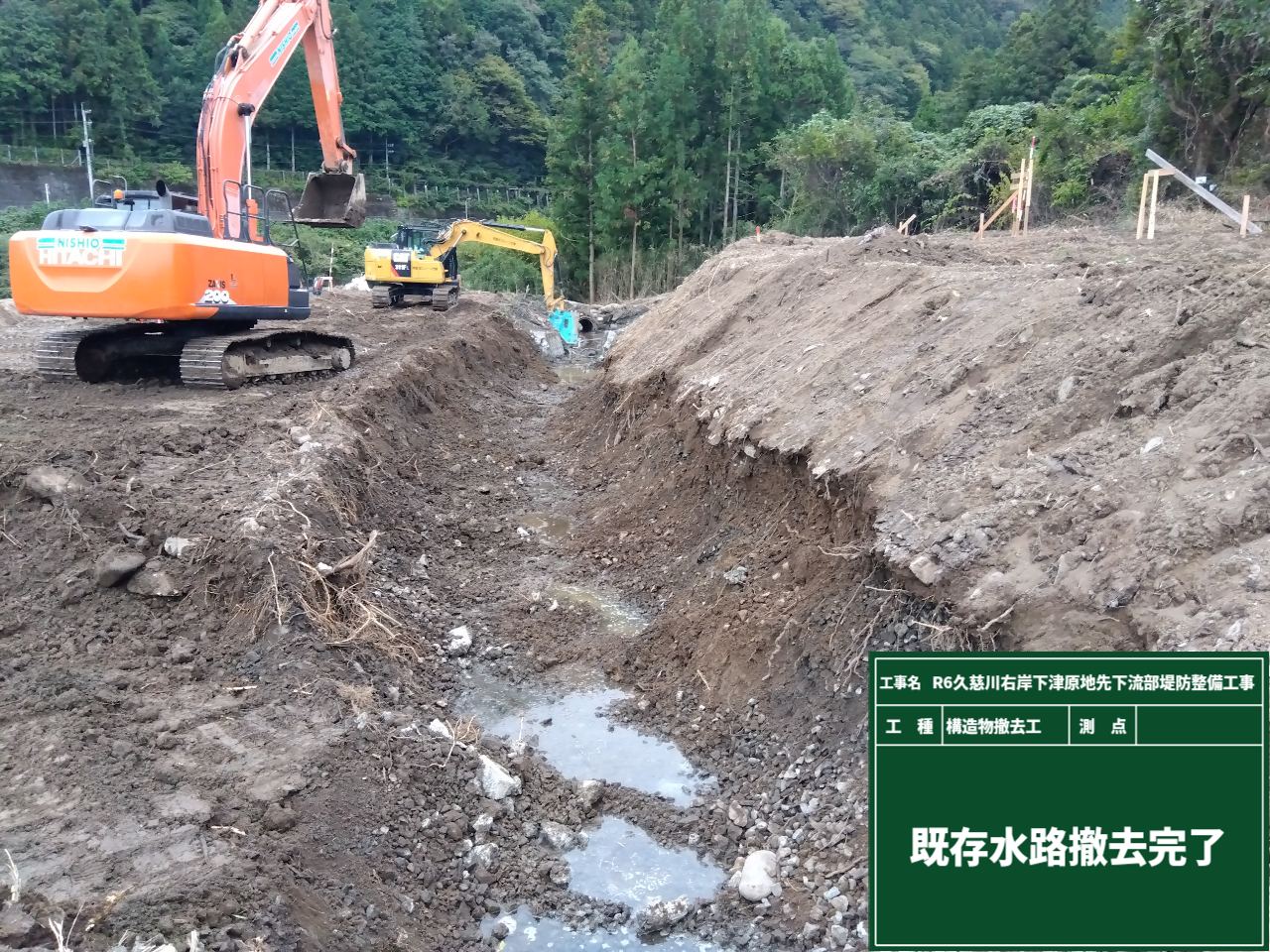

既存の水路の撤去が始まりました。
次々にコンクリートを切って砕いて、切って砕いて…を繰り返していきます。
職人さんたちの手にかかれば、あっという間に水路の撤去が完了です👏

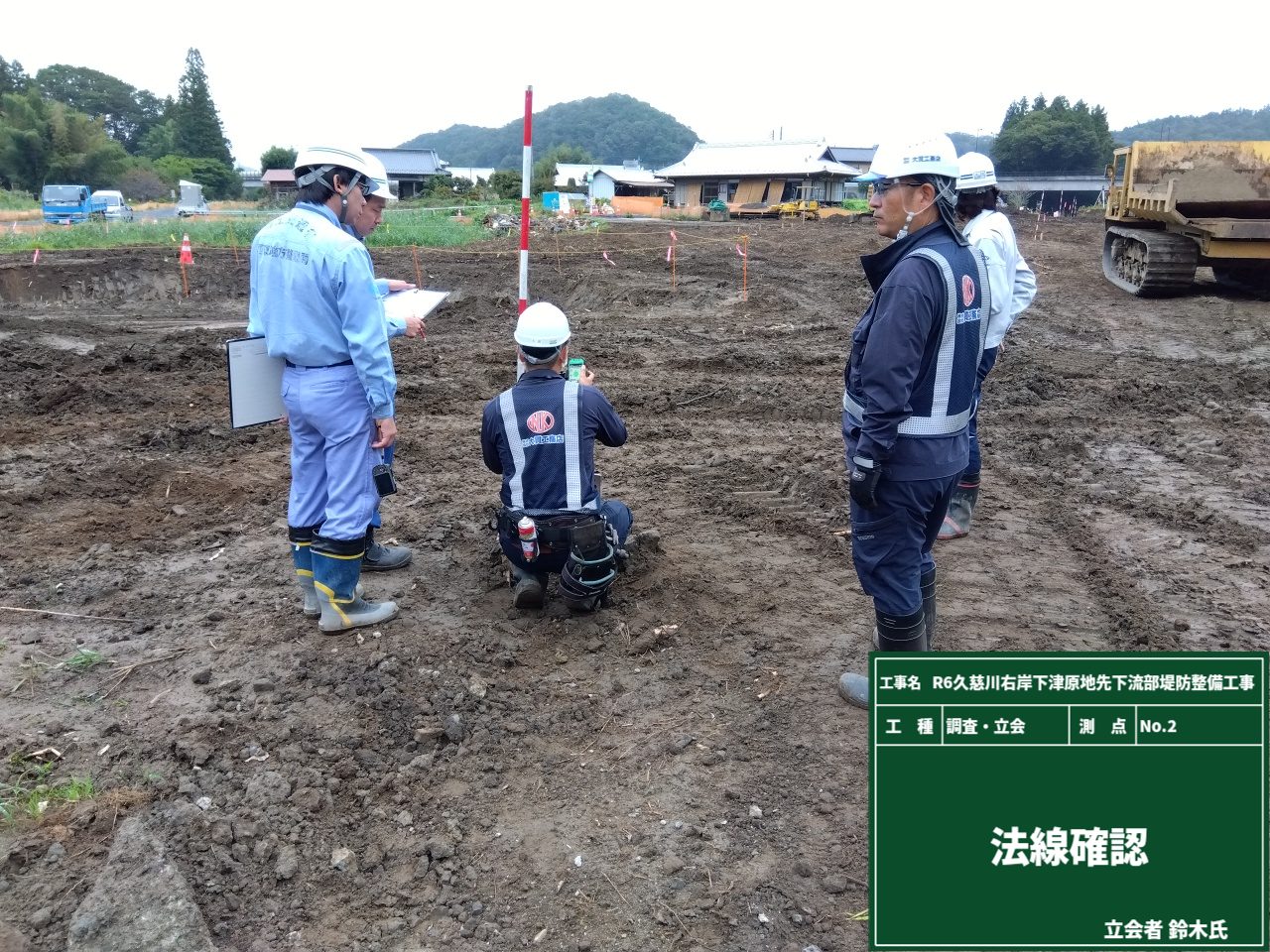

続いてこちらでは、発注者も立会いで法線の確認です。
このラインがズレてしまうと…これからの作業に大きく影響するので、大事な最終確認です👀

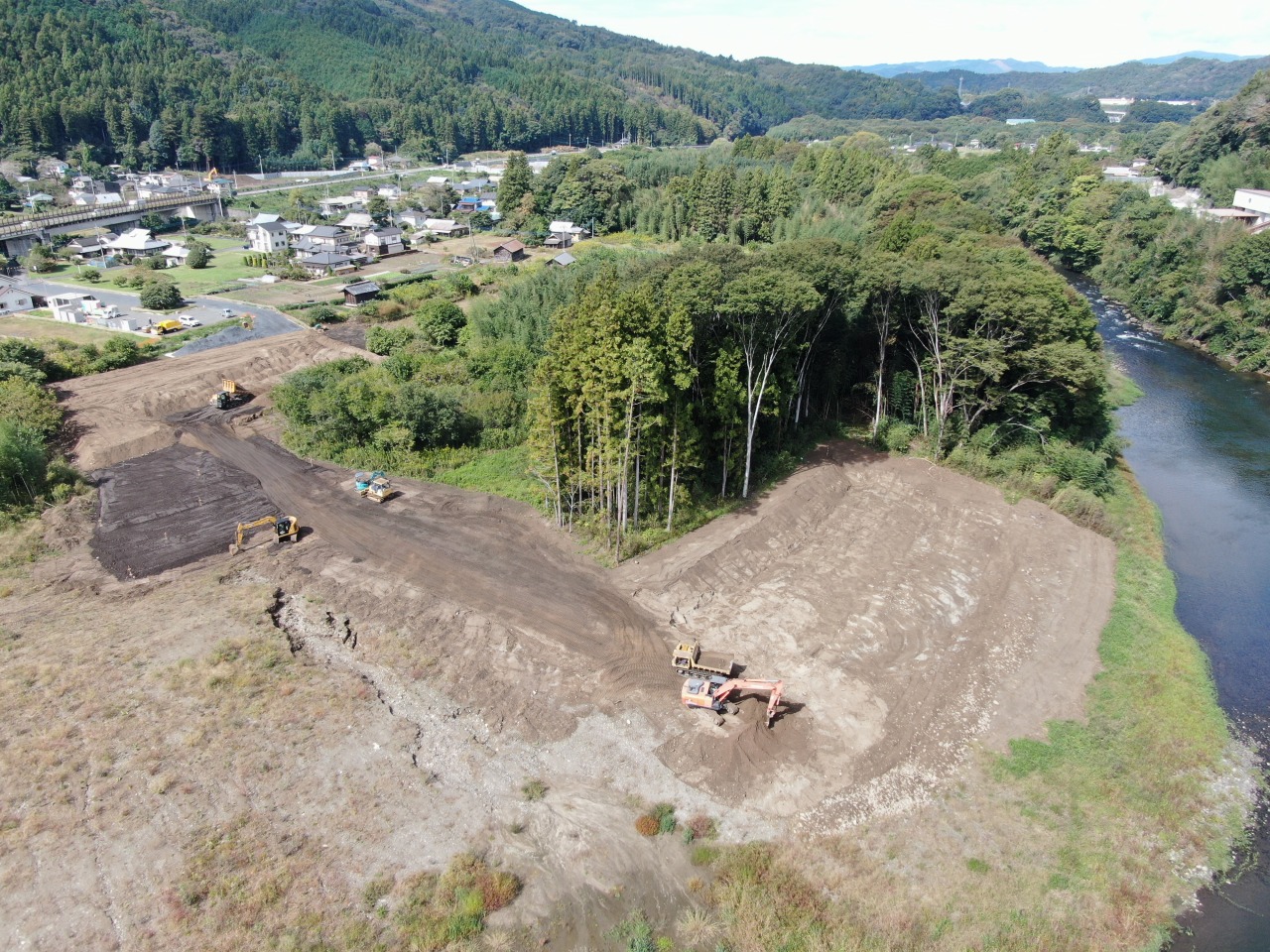

無事にラインが決まったら、さっそく掘削がスタート！
ここからどんどん景色が変わっていくので、楽しみにしていてくださいね✨

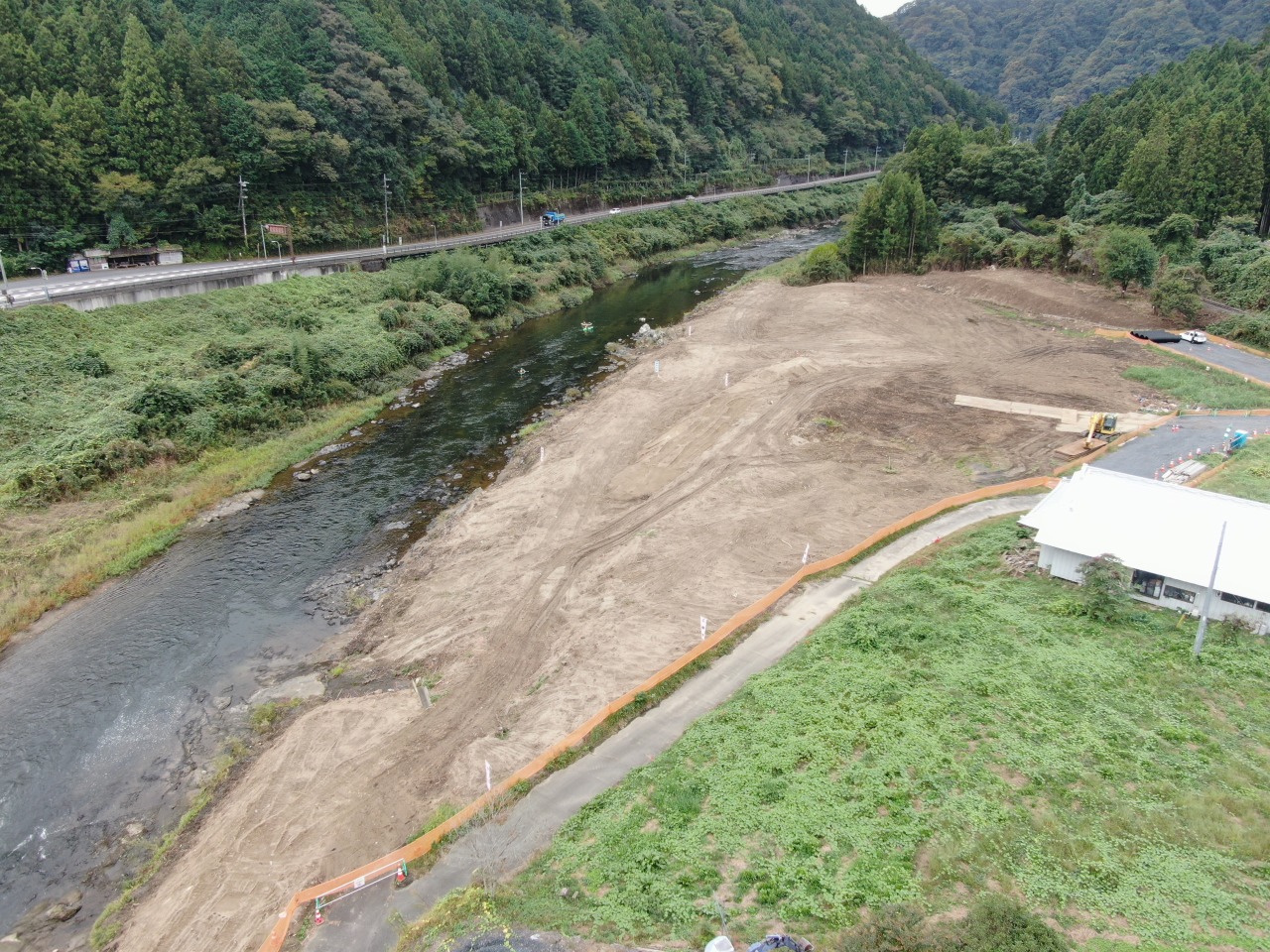

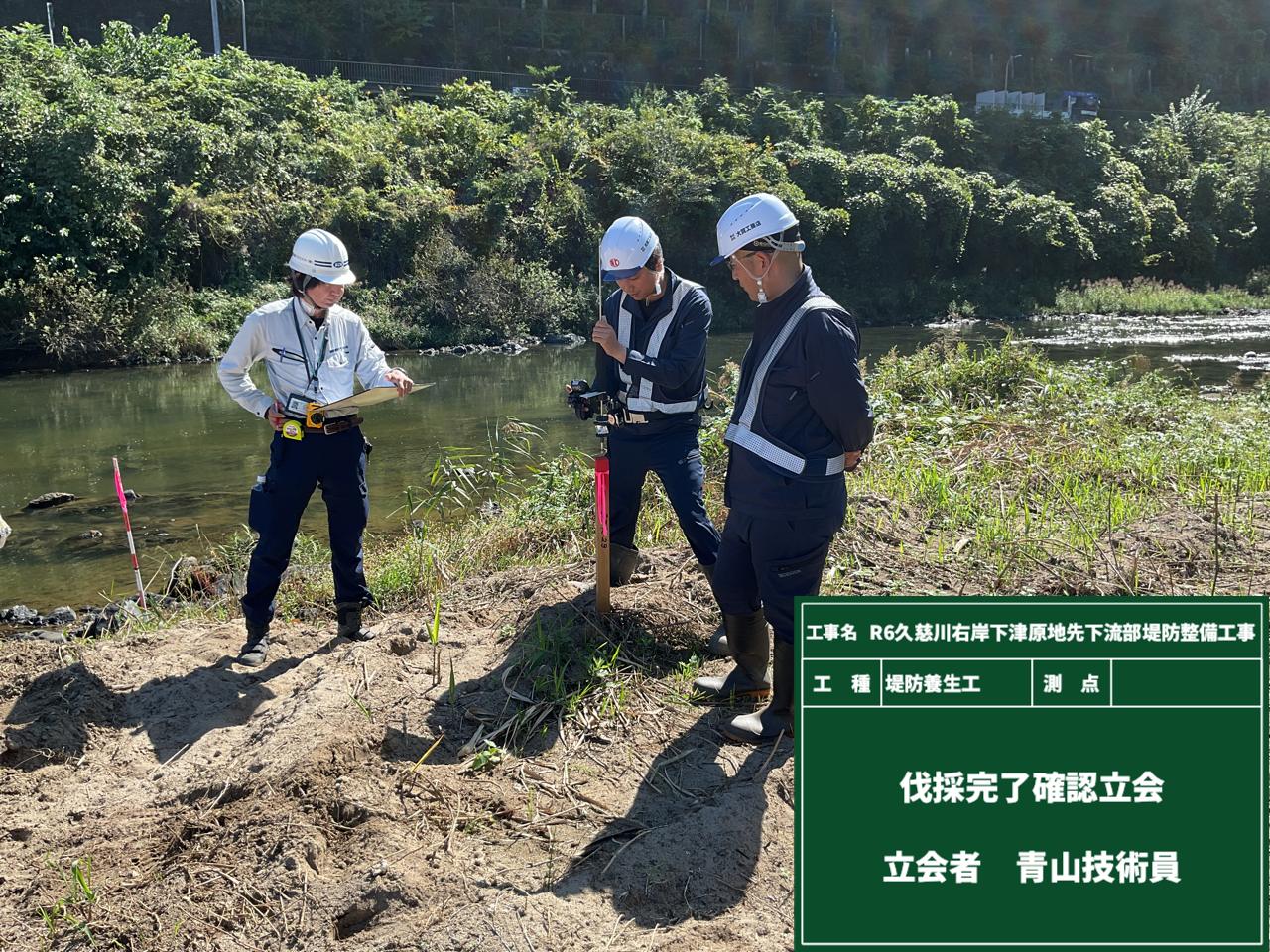

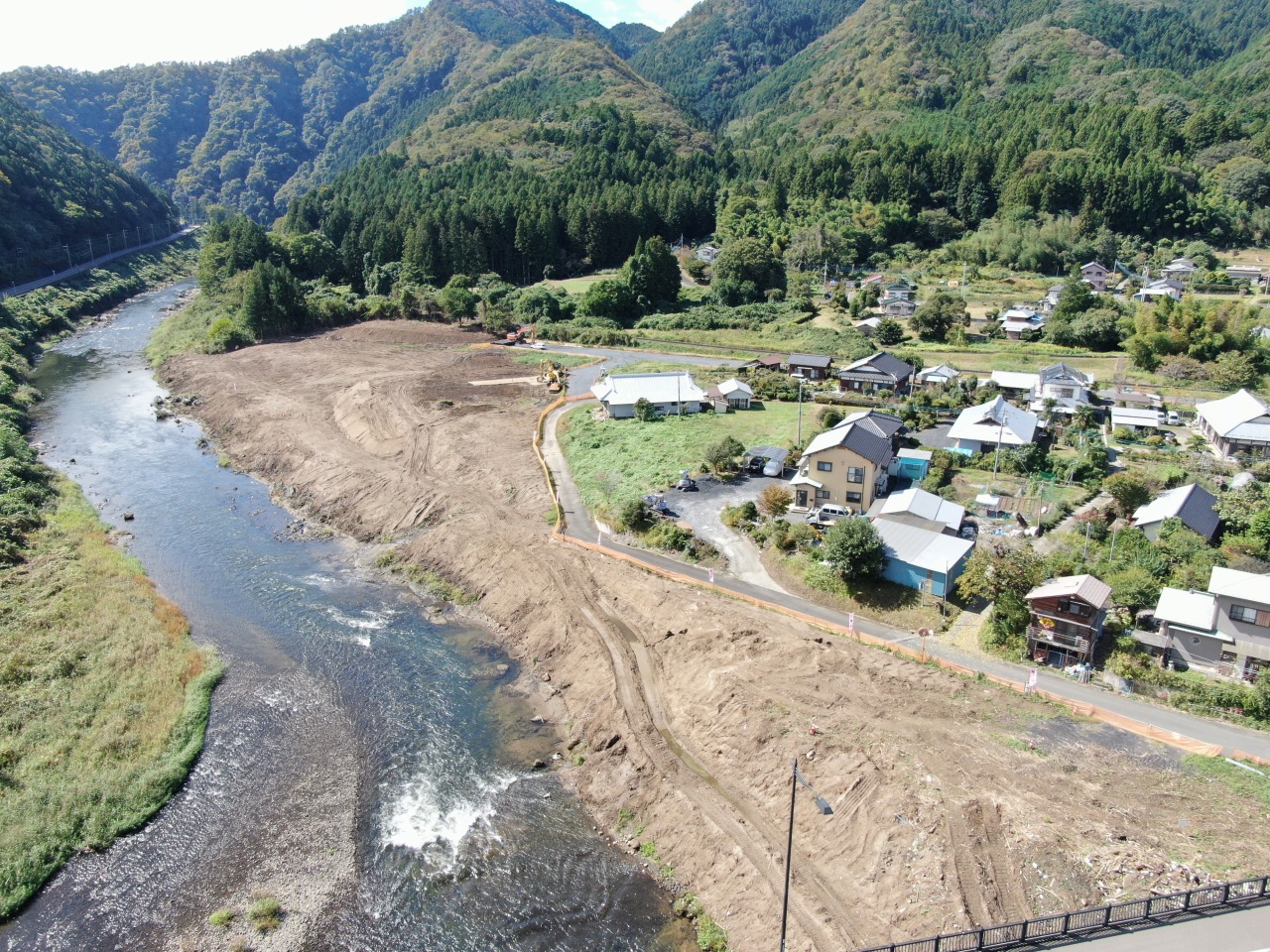

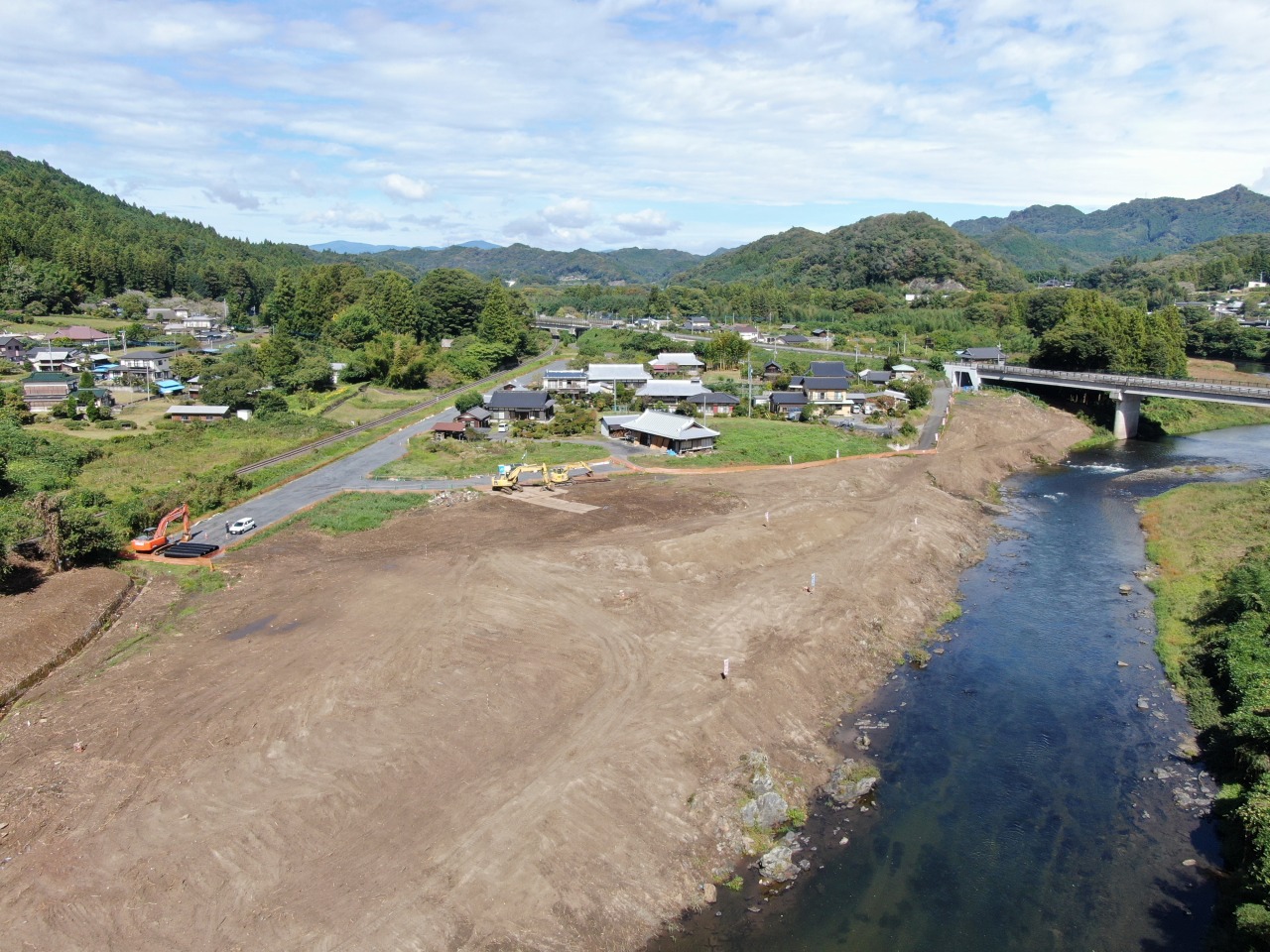

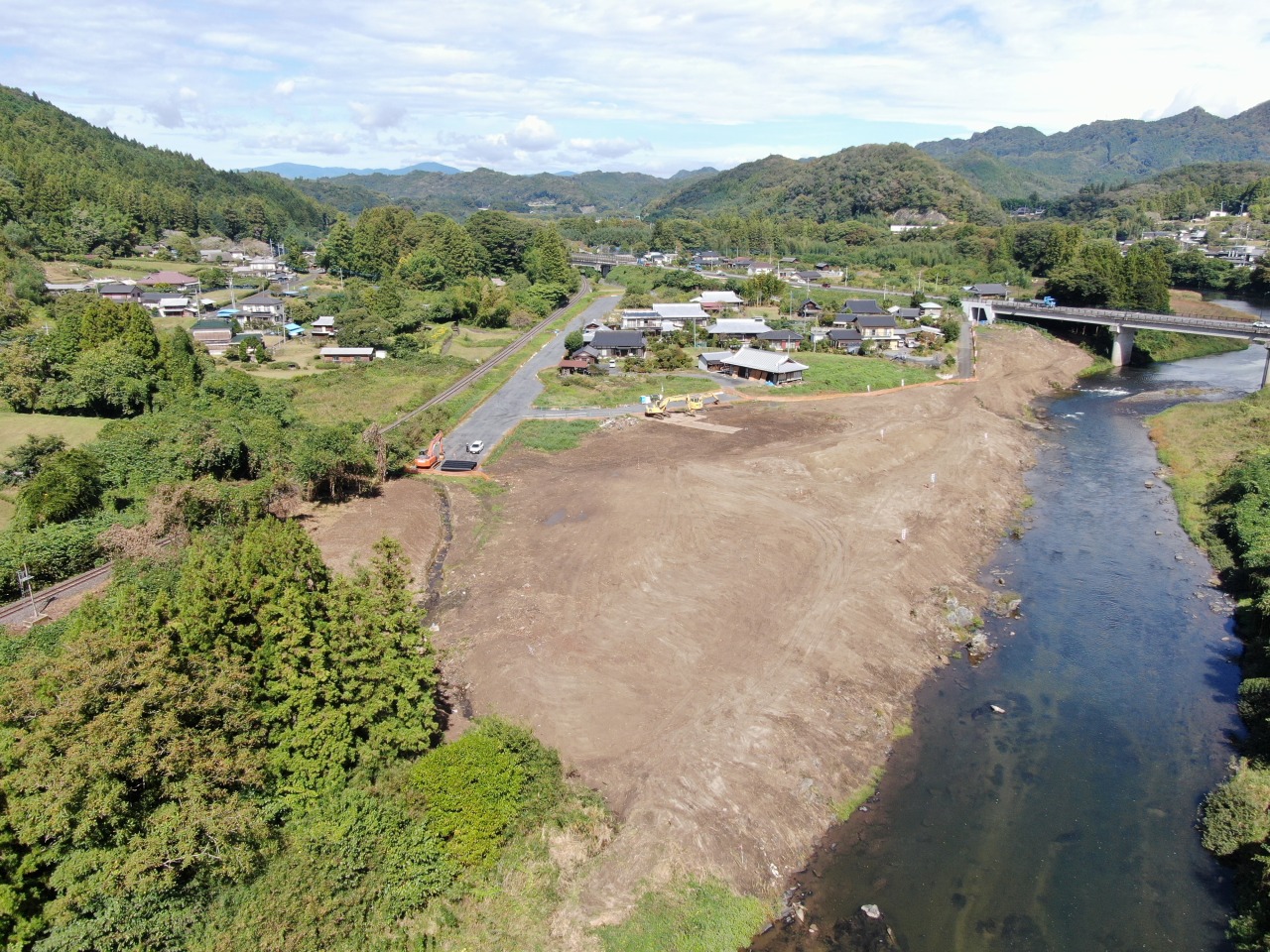

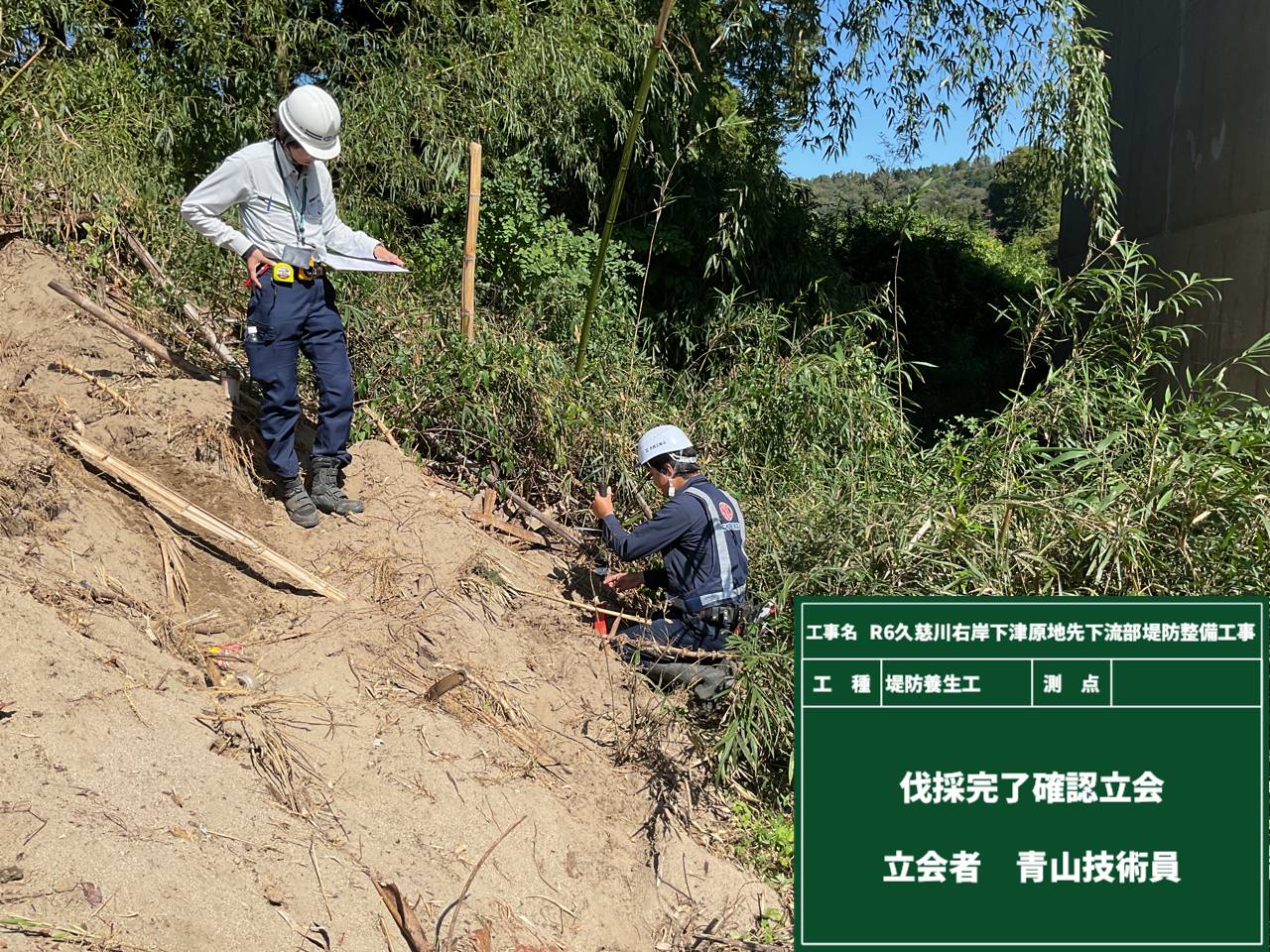

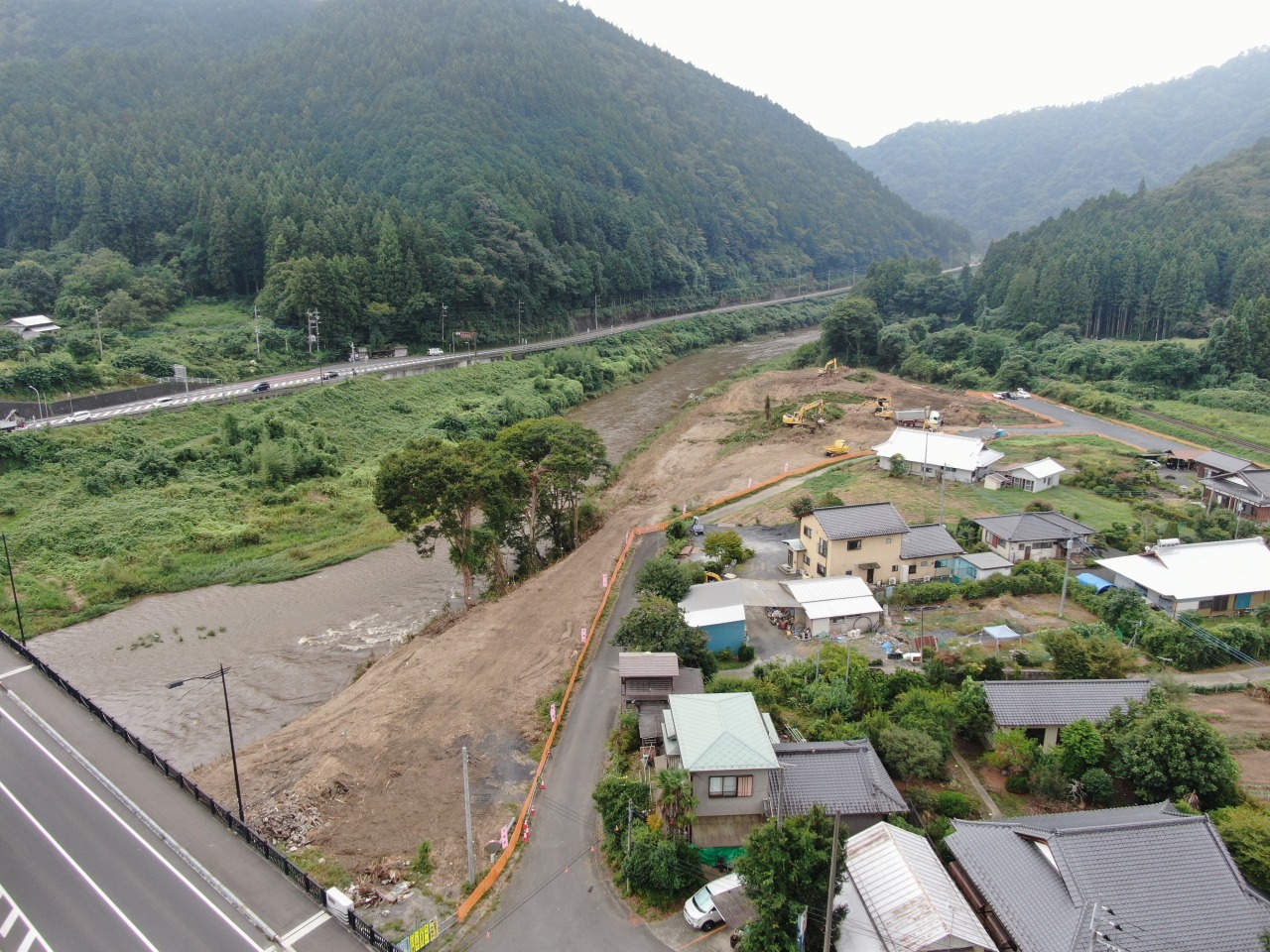

以前にご紹介した伐採作業が、ついに！ようやく！終わりを迎えました🙌🙌
必要以上の伐採をしないように、伐採範囲を確認してから作業に入りましたが、
完了後も同じく計画通りに作業ができたかをしっかりチェックします。
確認地点を全てチェックして貰いましたが、、、、、結果は問題なし‼
安全に作業を終える事ができました✌

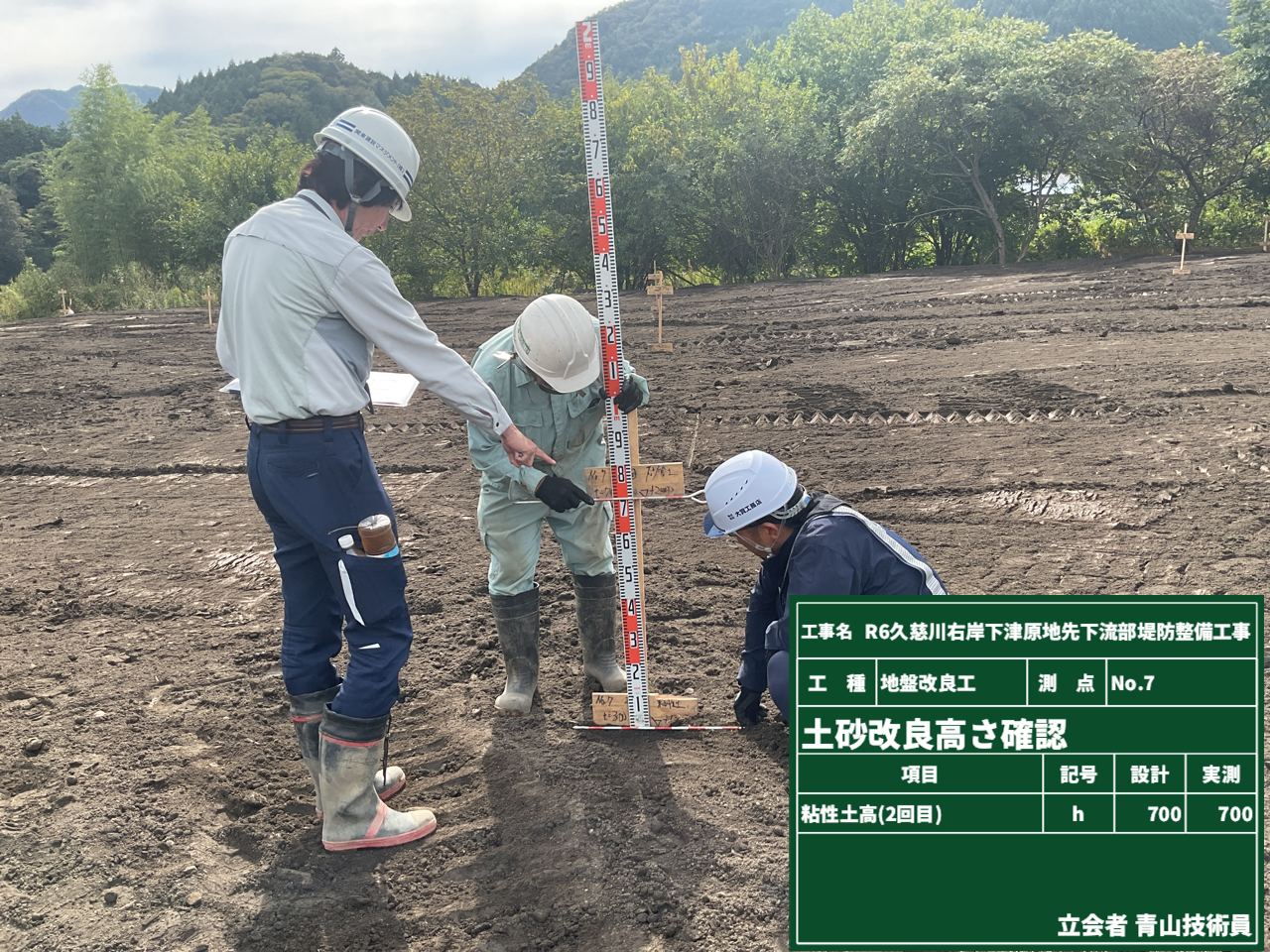

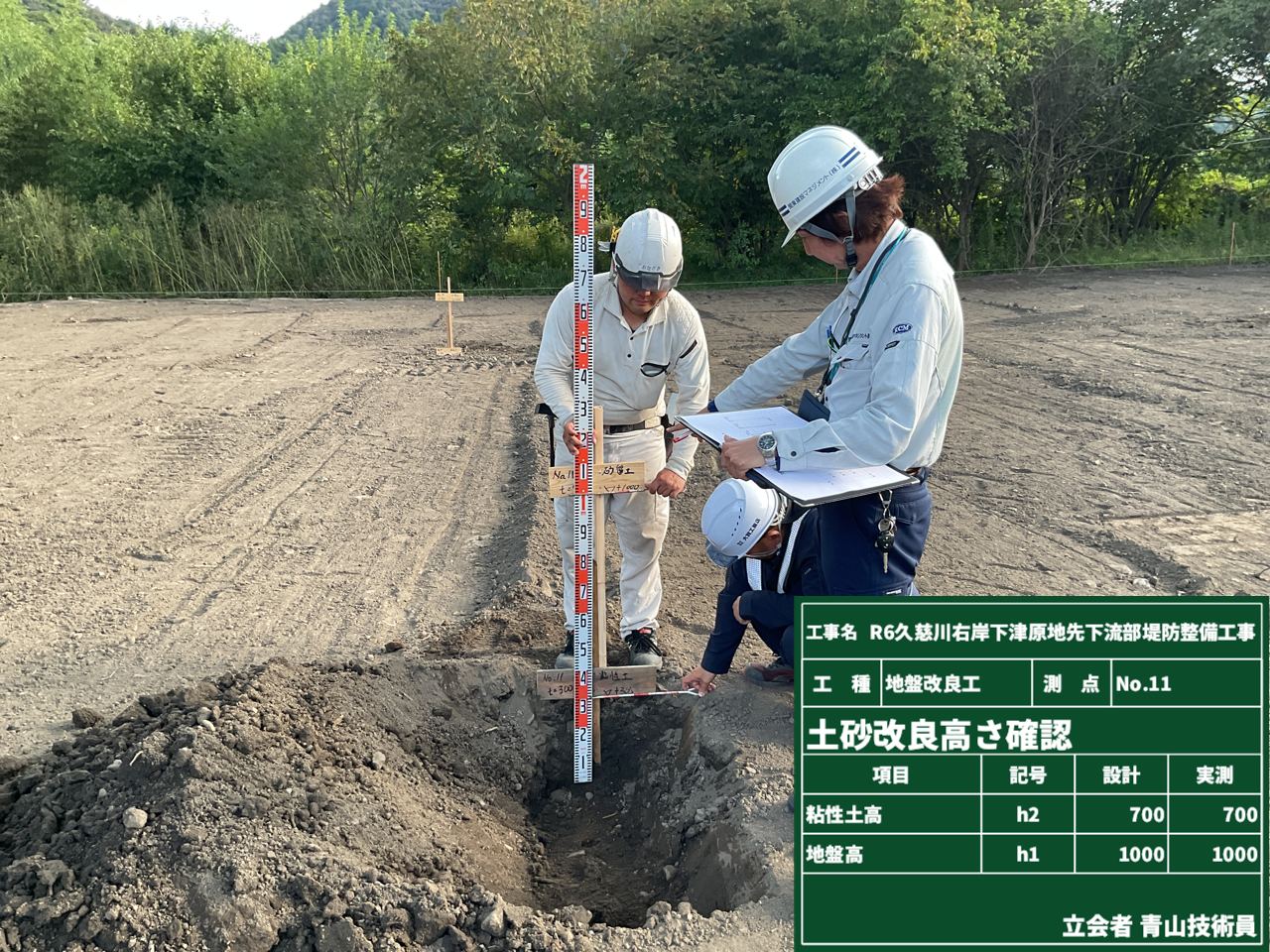

土質試験結果から決めた配合比で、施工ヤードに土を均しました。
きちんと計画通りに改良されたか、発注者にも現地で確認をして頂きました。
結果はご覧の通り、計画通りで一発OKです✨

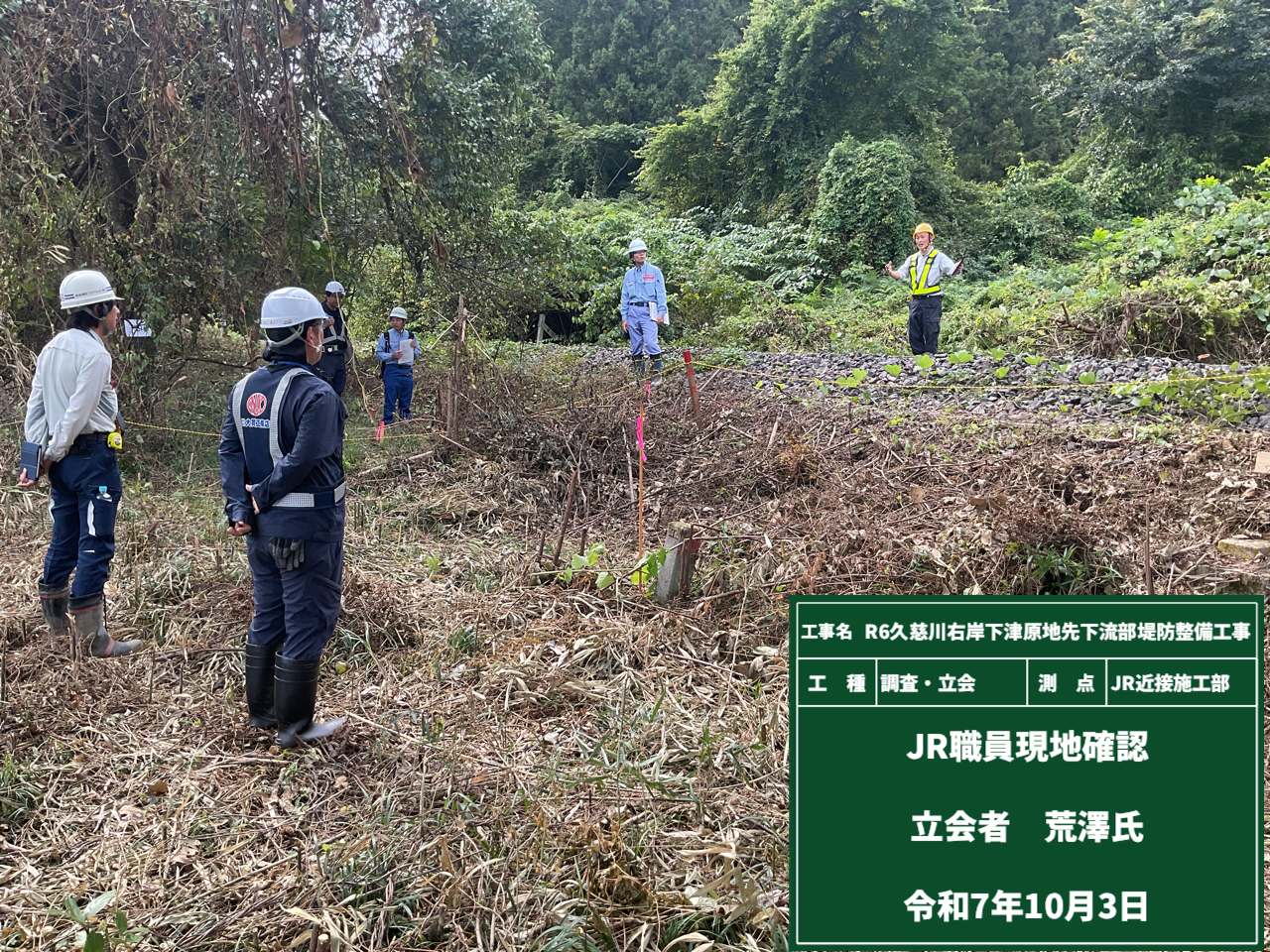

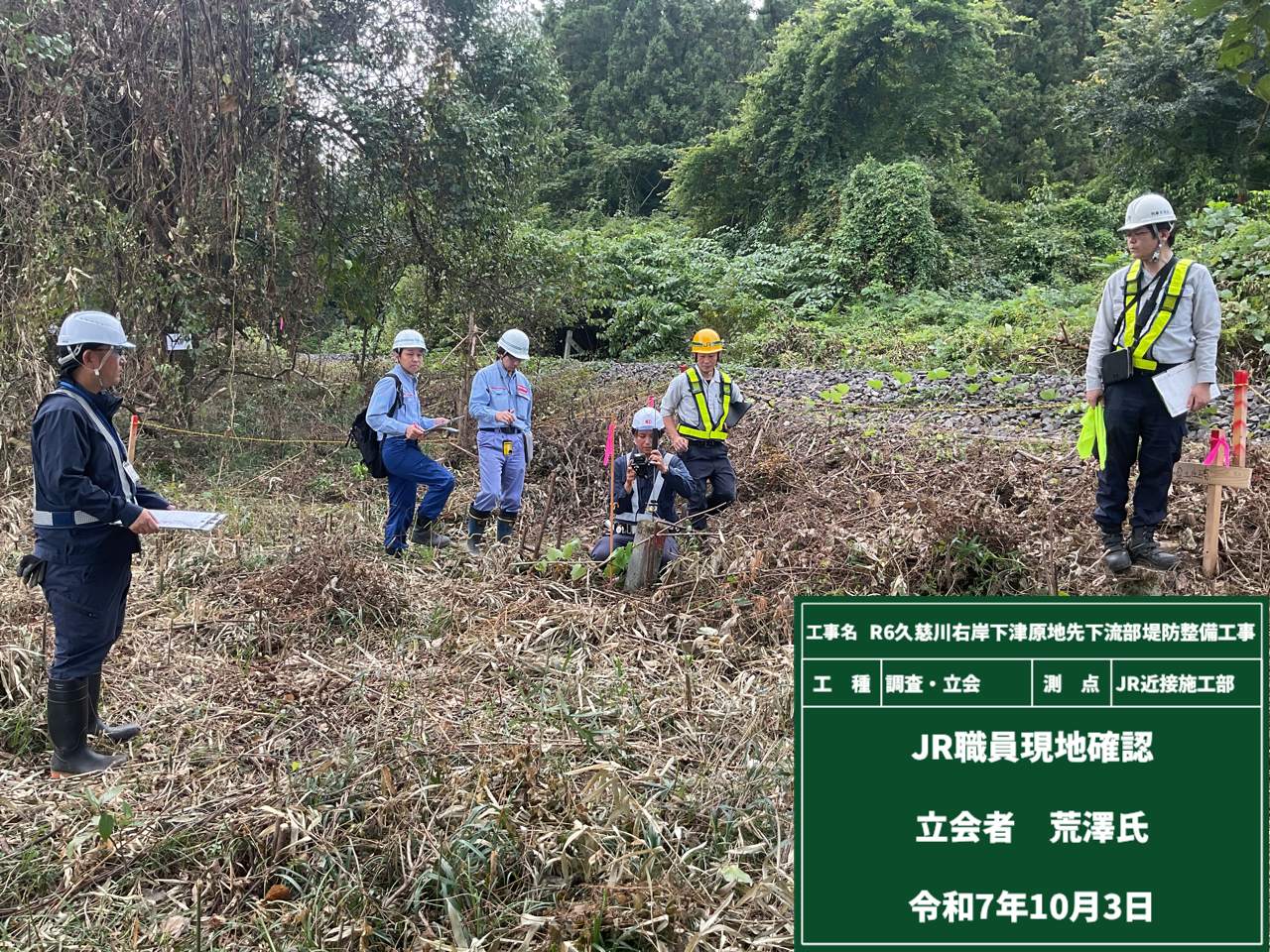

そしてこちらは、JRの線路に近い場所で施工を行う現場です。
この日は、JRの方にも来て頂き、実際に作業をするラインを確認しました。
こちらでもまたまた登場したのが、ICT技術✨
3Dデータを見ながら、計画している位置や高さを全員でチェックします👀
発注者、施工業者、JRの方の全員で「間違いなし！」の確認が取れました👍

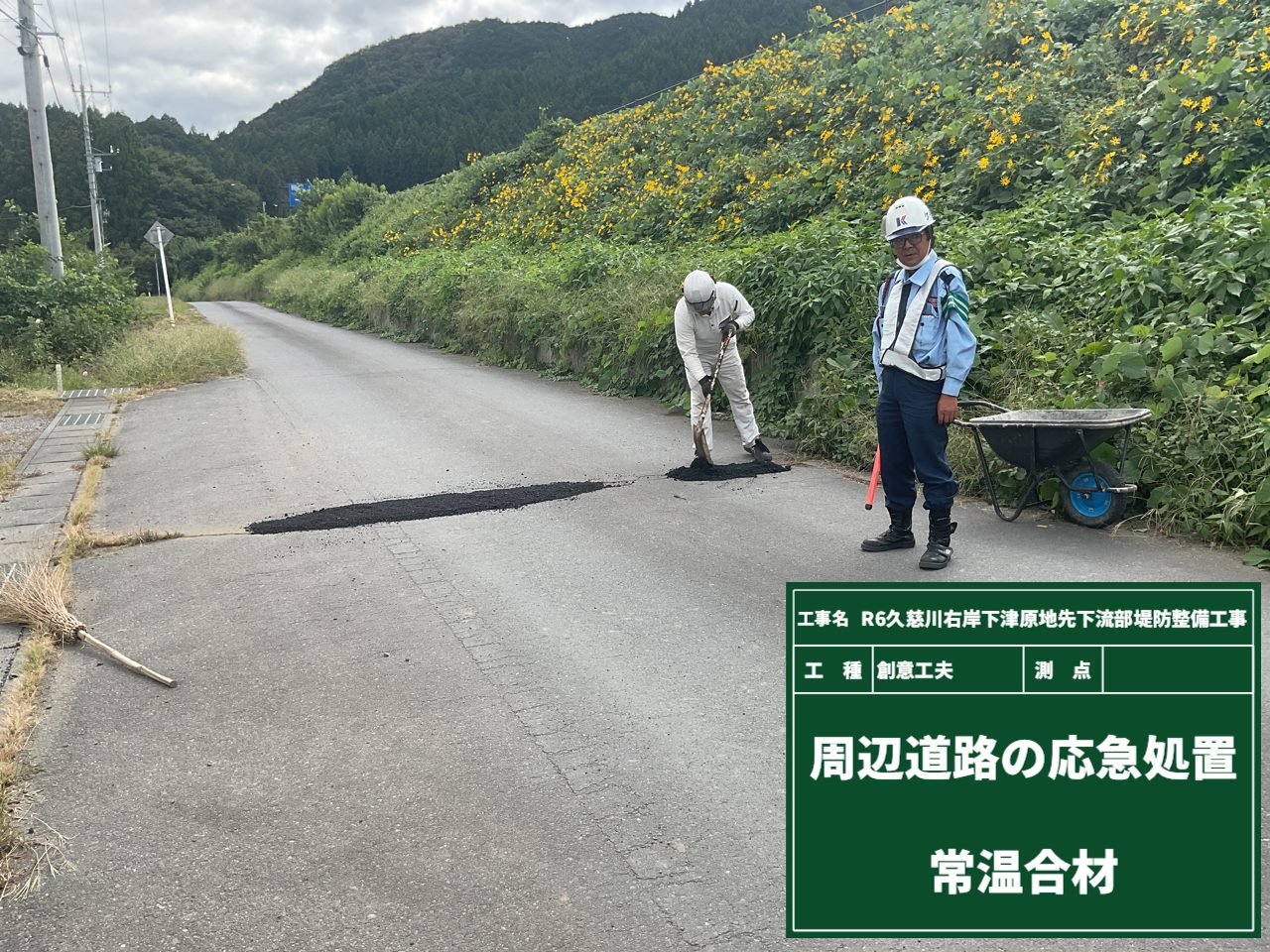

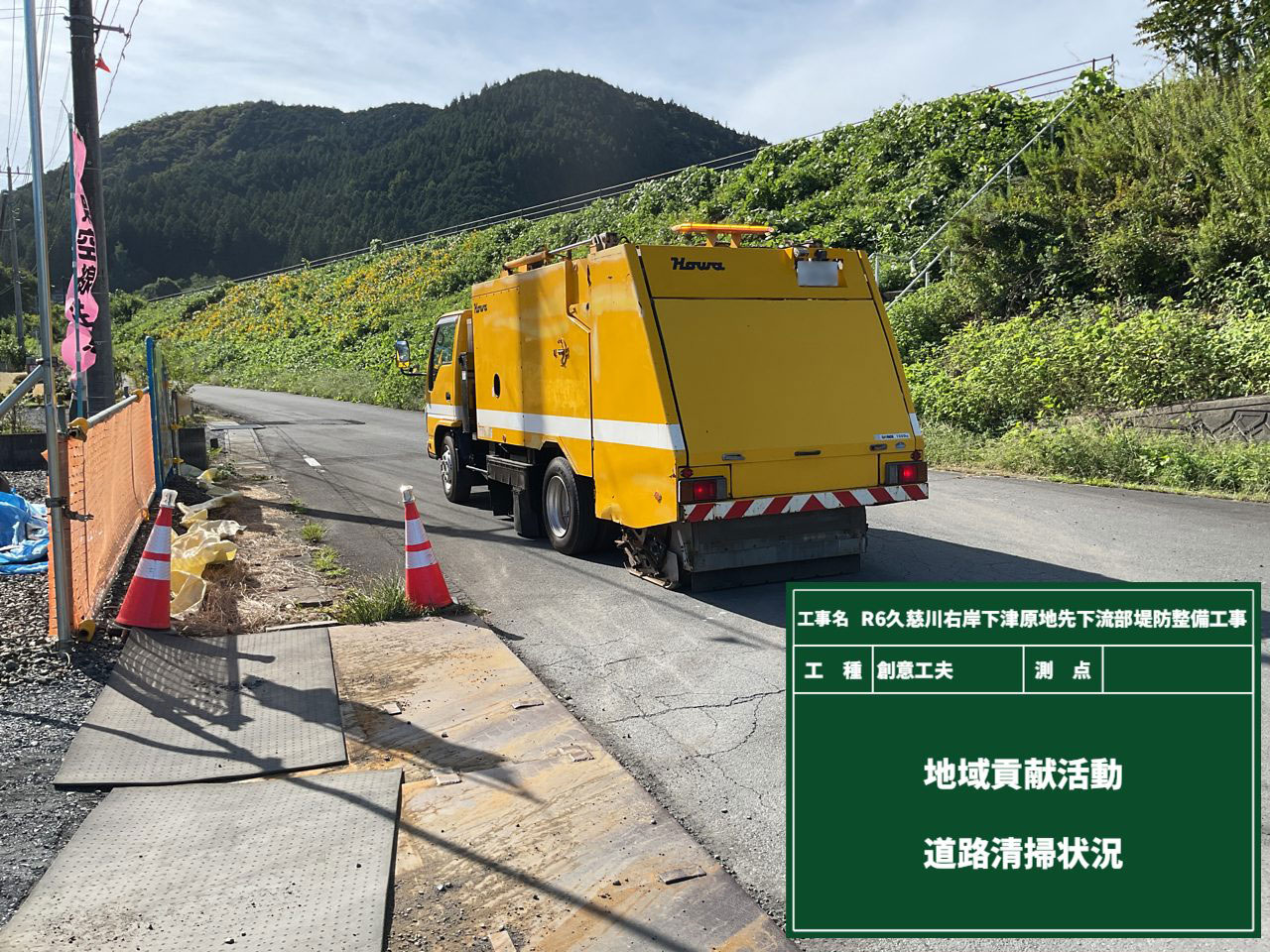

現場周辺の道路をキレイにしました！
清掃＋「常温合材」という特殊な加工をした材料を使って、道路の補修を行いました👍
通常のアスファルト舗装は高温で混ぜ合わせて製造されるのですが、
これは常温でも敷均しと締固めができる材料なので、応急処置に使われます。
工事にご協力いただいている地域の皆さんへの感謝の気持ちを込めて作業しました😄
現場日記８回目ですが、まだまだ工事前です。
工事を始める前にやらなければいけない事・確認しなければならない事が山のようにあります‼
今回はその中から、起工測量と法線確認についてご紹介します。

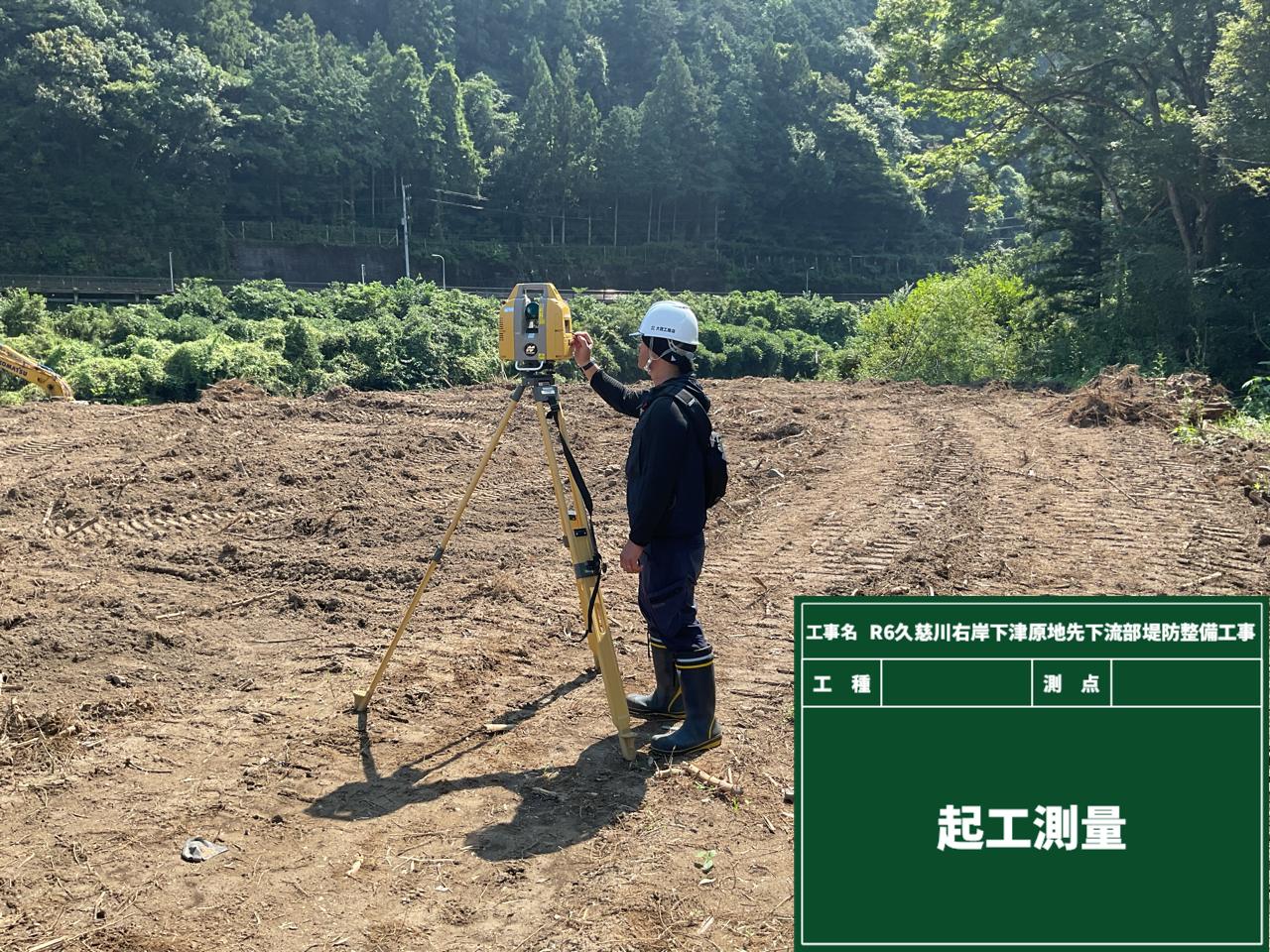

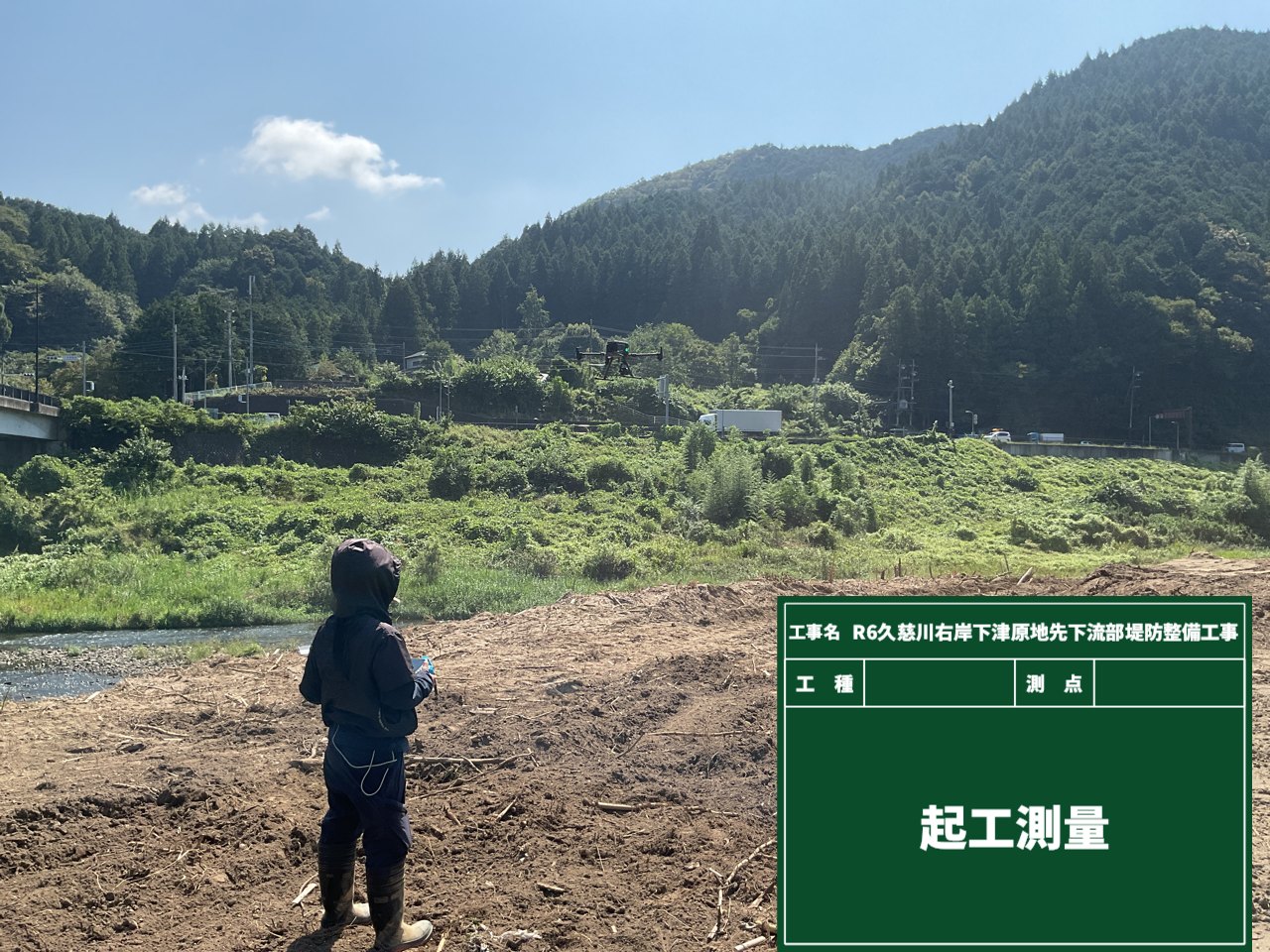

●起工測量は、工事前に現状の地形を確認して、これから行う工事の位置を決めていく大事な作業です！

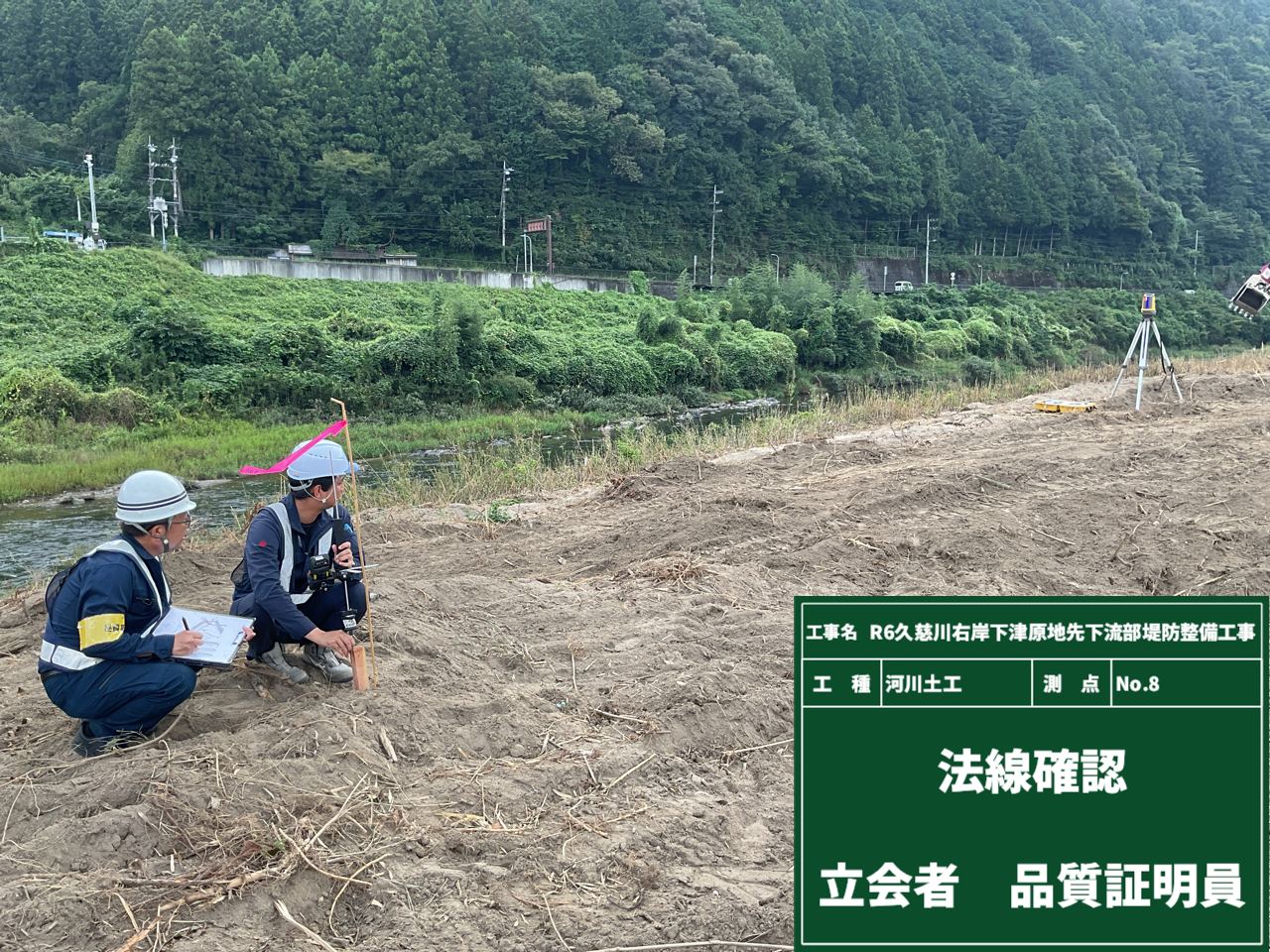

●法線確認は、事前に登録した座標データをもとに、設計通りのラインになっているかをチェックしています。
どちらもICT技術を使って、少人数でも効率良く作業が進んでいます✨
工事に着手してから「高さが、位置が、違いました～」なんてことがないように、この段階でしっかり確認をしています‼
準備の段階から、すでに現場は熱く動いています🔥

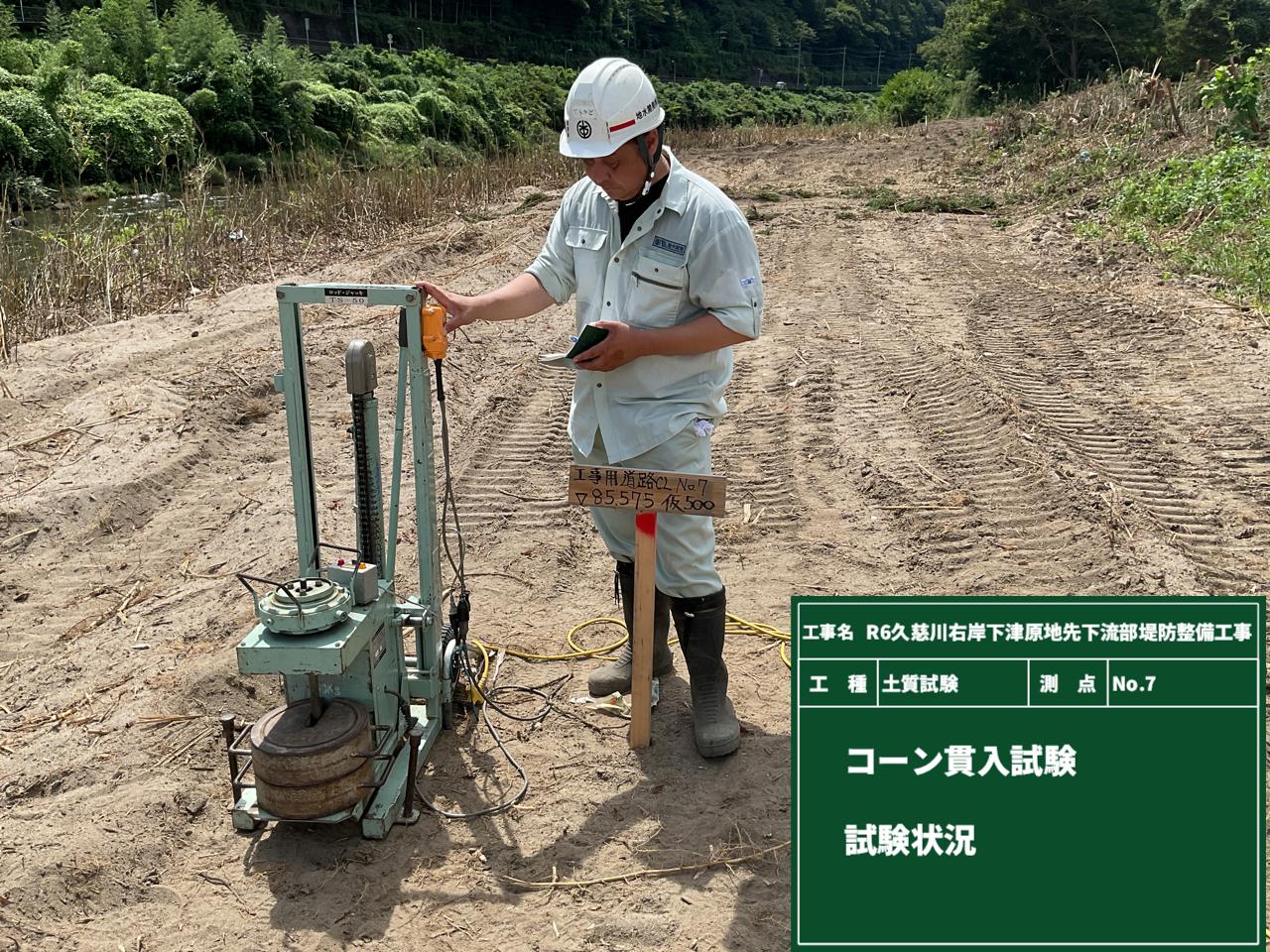

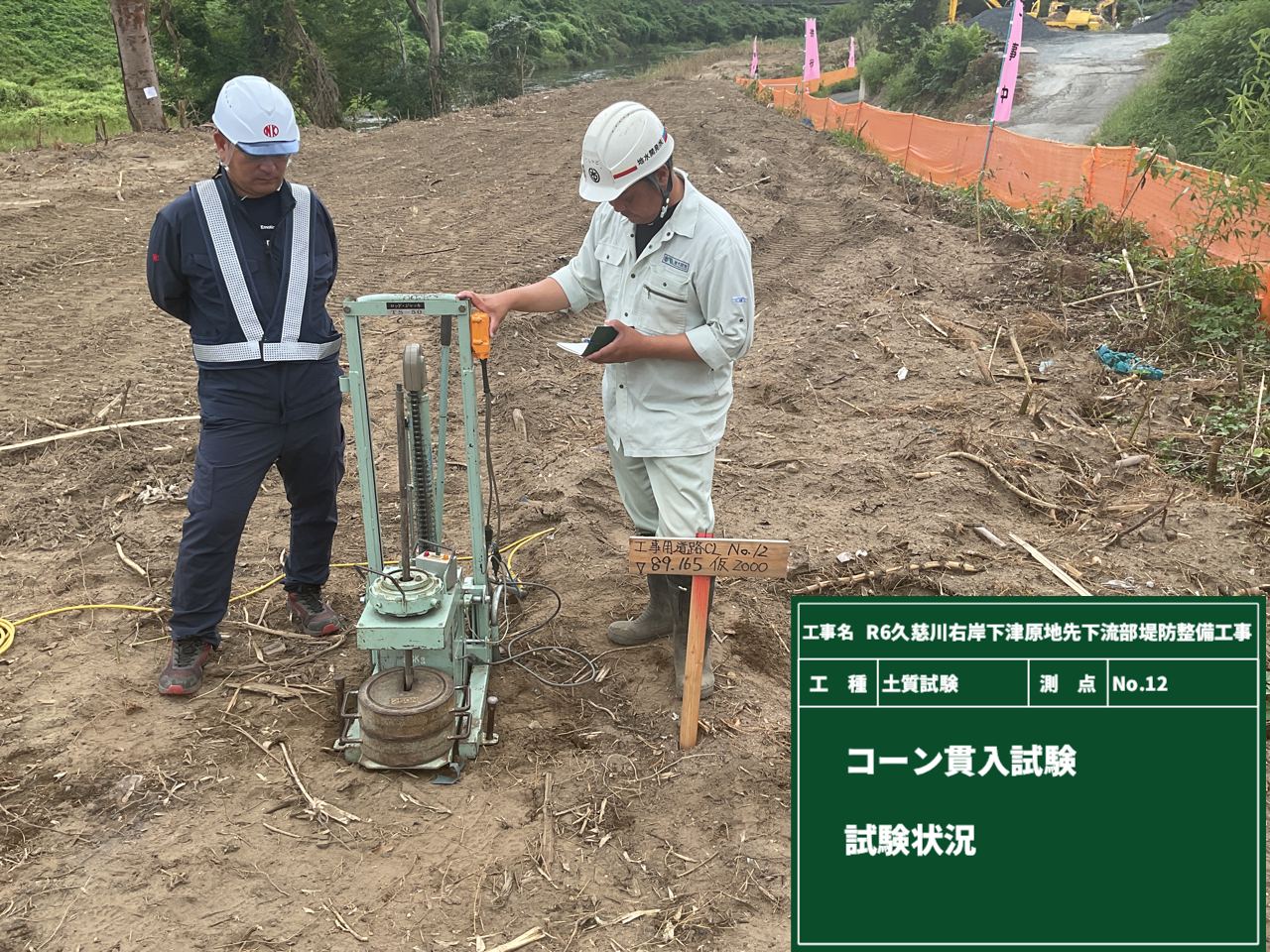

コーンはコーンでも甘くないコーンってな～んだ？？
（このクイズを出してすぐに分かる方は、土木の仕事をしている方ですね🤭）
ロッドの上に重りを乗せて、ロッドの先端に取り付けたコーンを地中に貫入させていきます。
そして、25ｃｍ貫入させるのにかかった回数を測定します。
貫入量と回転数から、地盤の固さや沈下のしやすさ（地耐力）を確認していきます。
という事で、甘くないコーン🌽は、コーンペネトロメーター試験の”コーン”でした👏

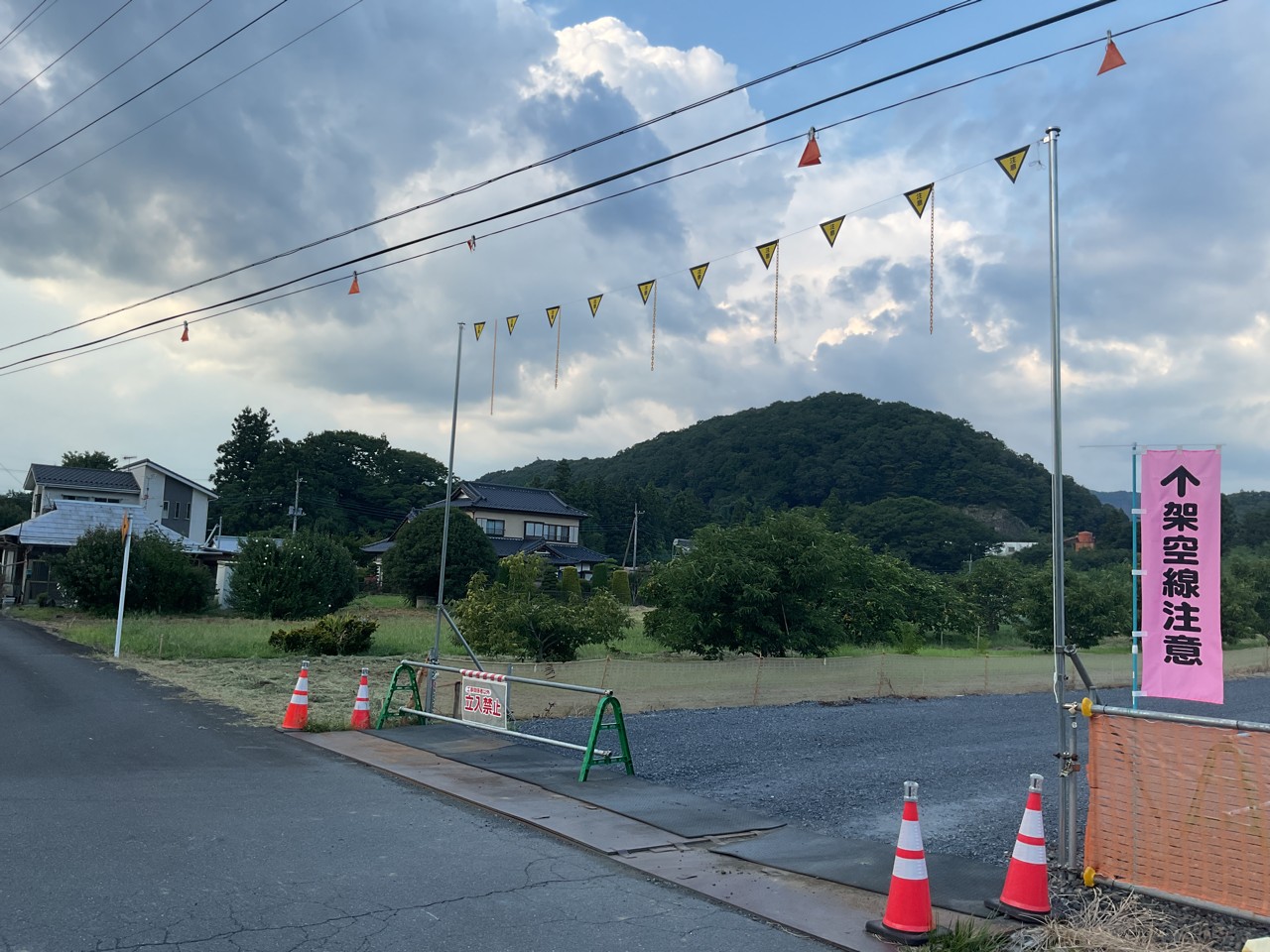

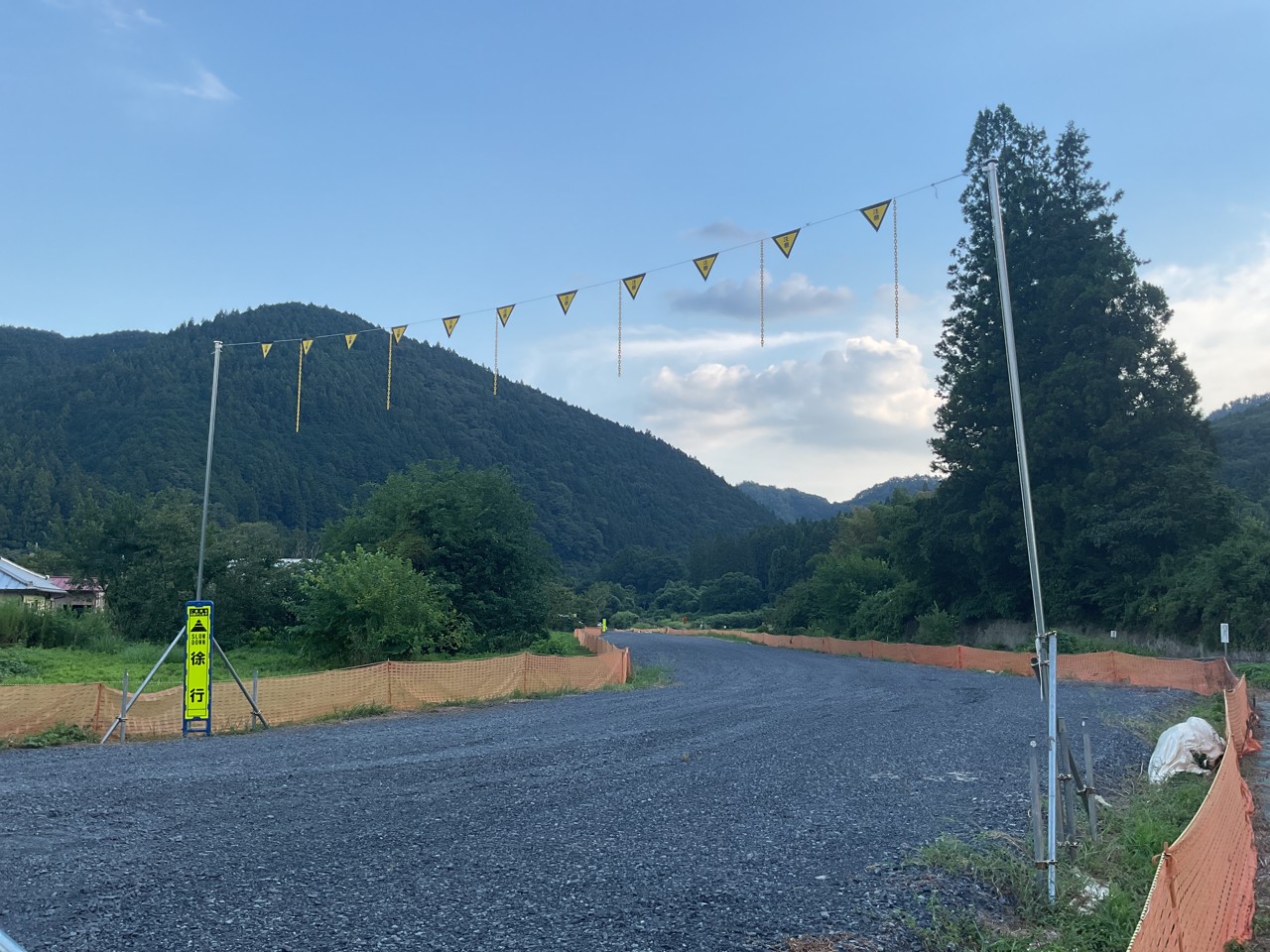

架空線とは、街中でよく見かける送電線・電話線・テレビのアンテナ線などのことを言います。
私たちの生活に欠かせないこの架空線を、もし誤って切断してしまっては大変なことになります‼
想像しただけでもゾッとします…想像だけで終われるように、架空線があることを猛アピールです。

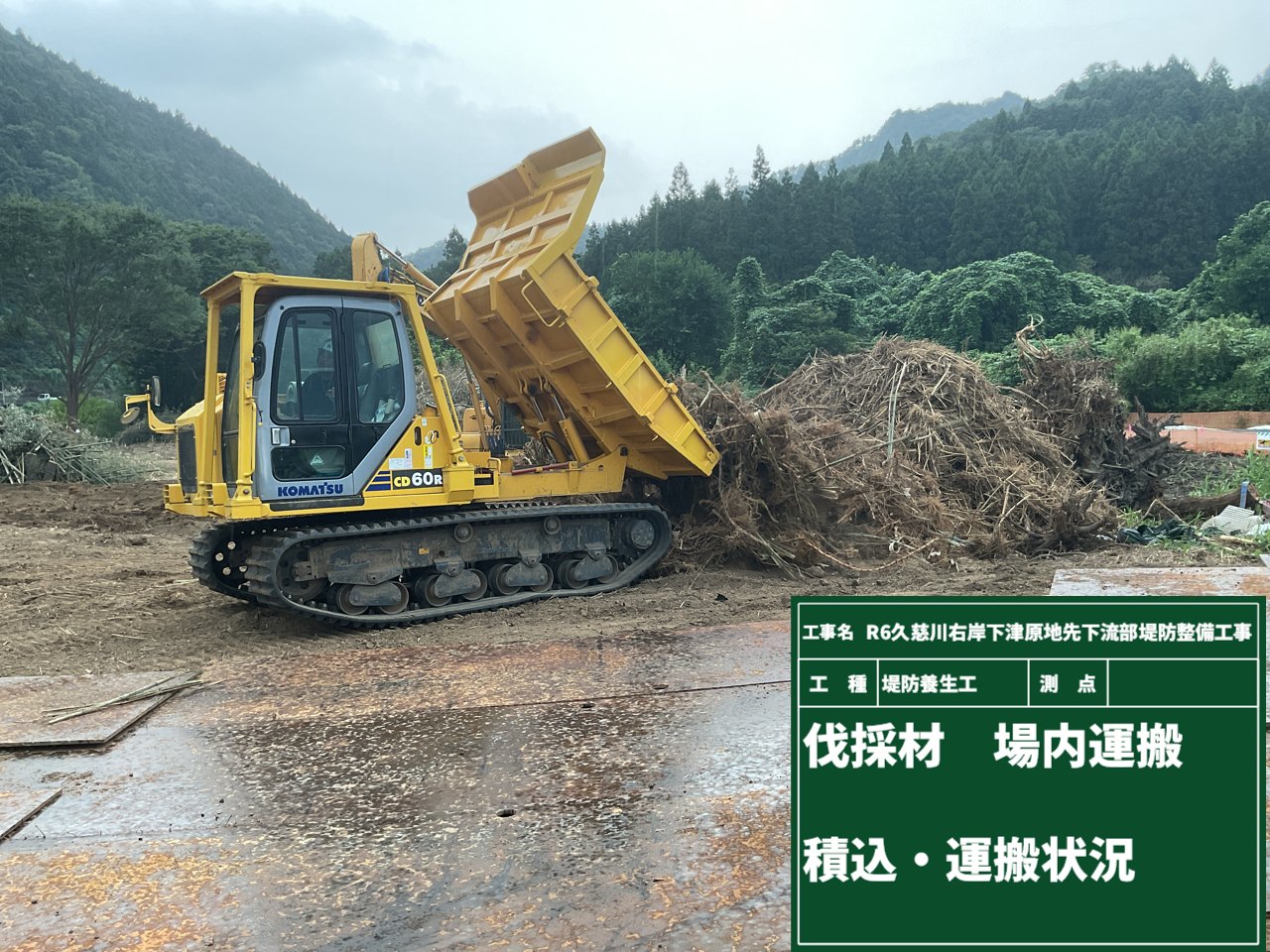

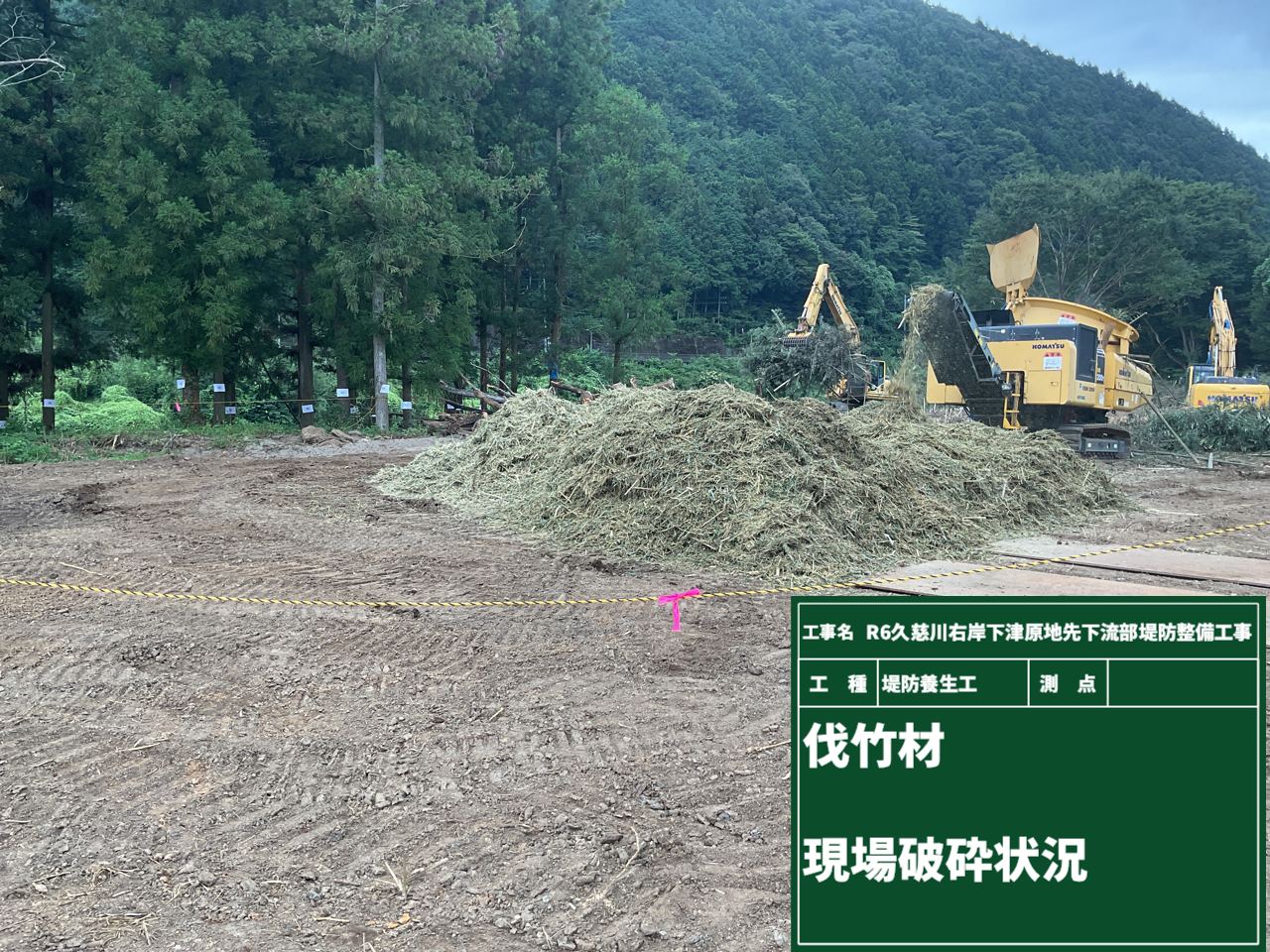

そしてこちらは、伐採した木材や竹などを場内で処理をしているところです。
特に竹は現場で破砕処理をしています。
産廃処理施設に運搬する時にも細かくしていると積みやすいですからね👆
それにしても…なかなかの存在感ですね😮

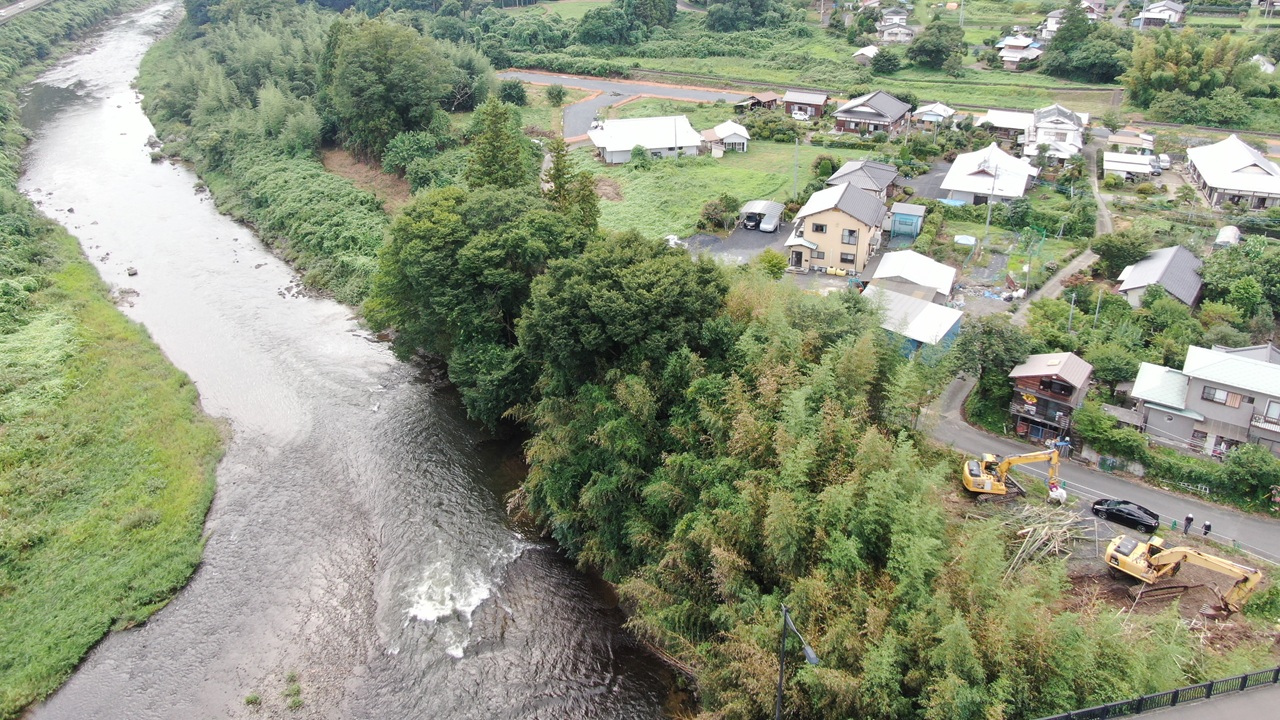

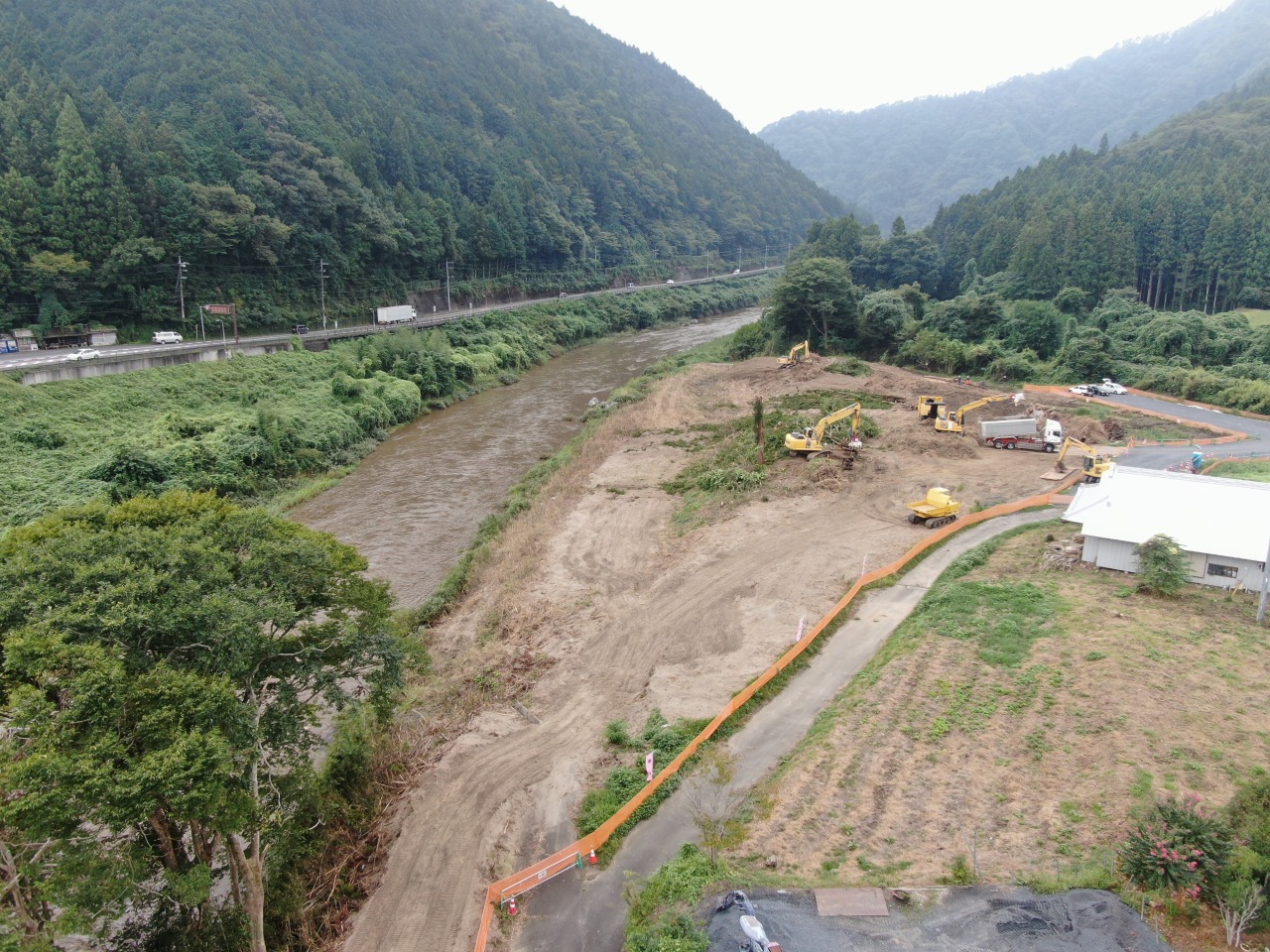

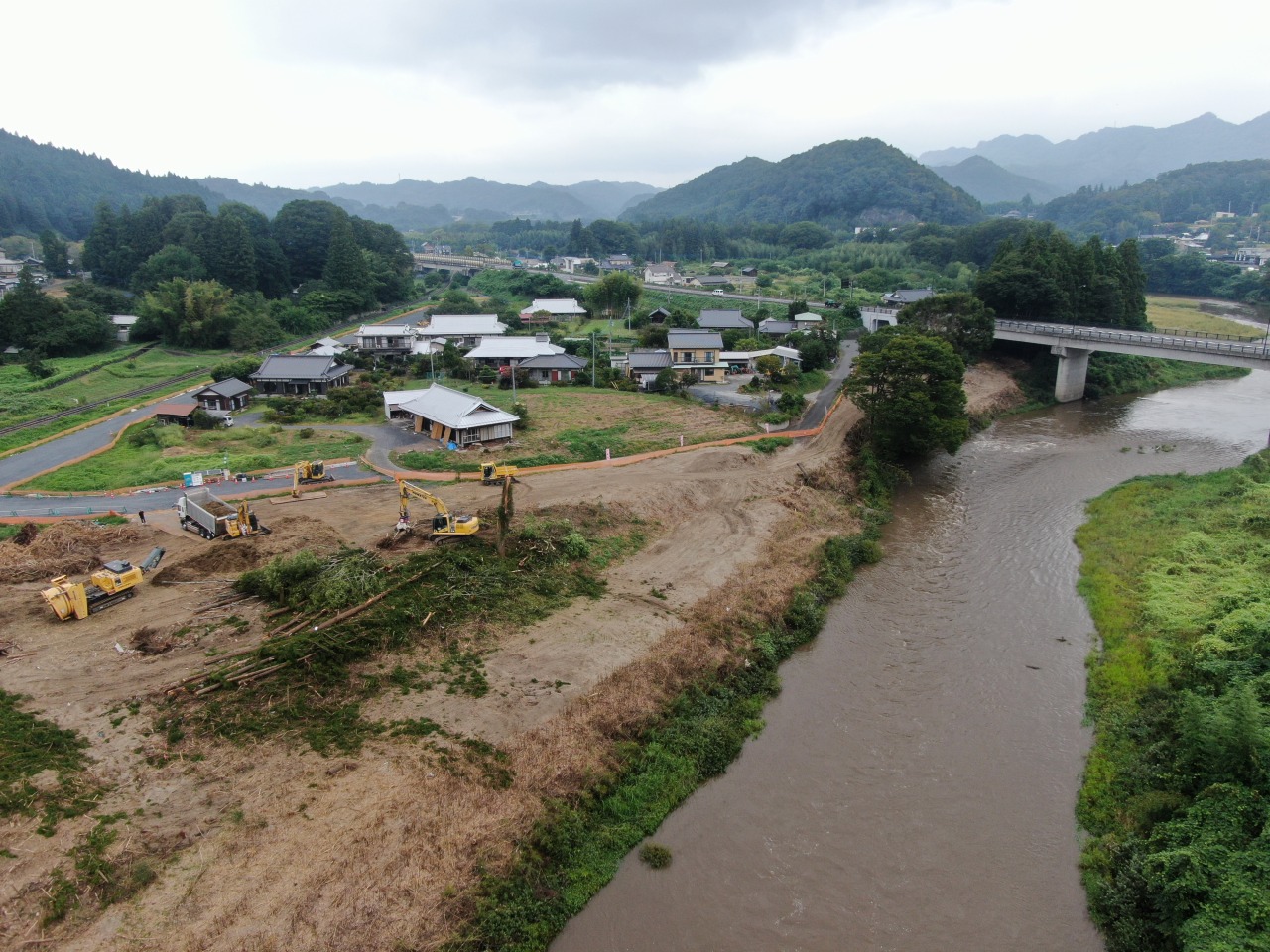

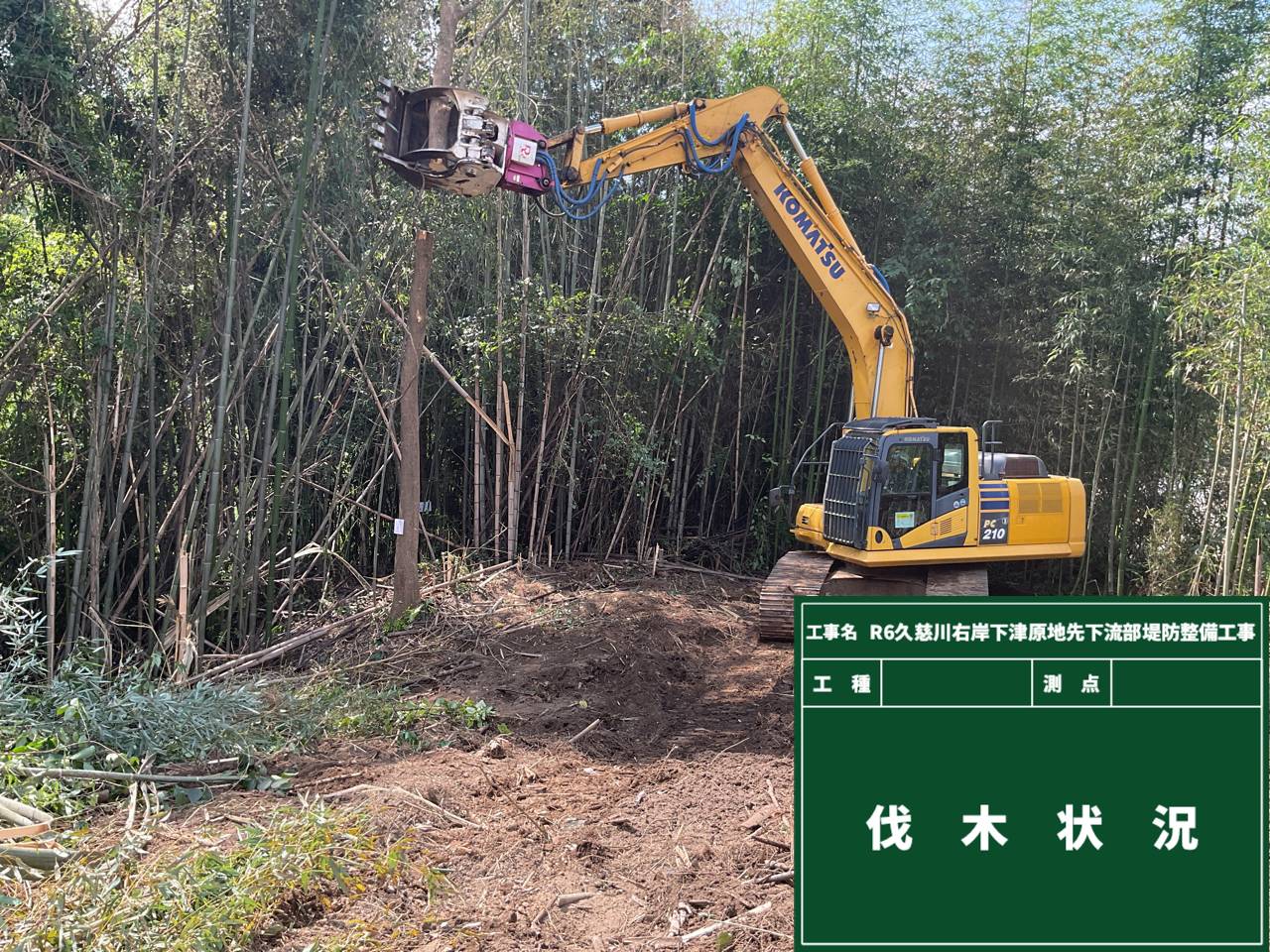

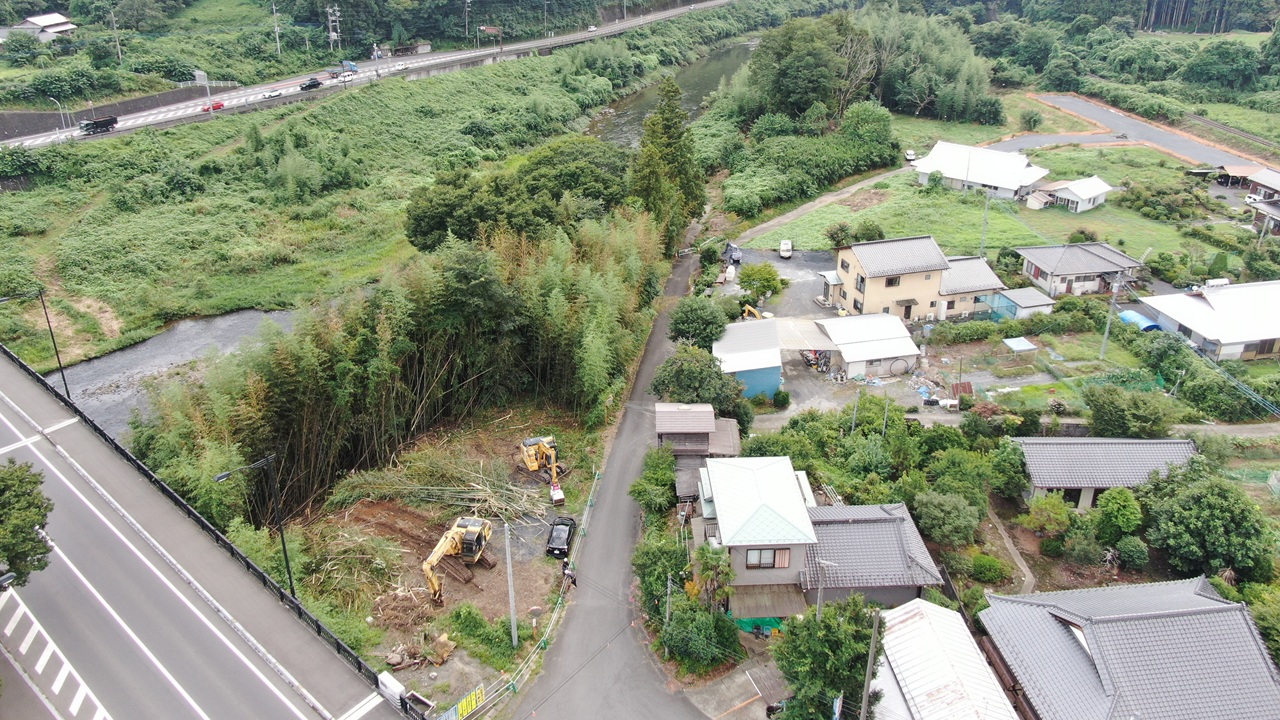

木の伐採がスタートしました。

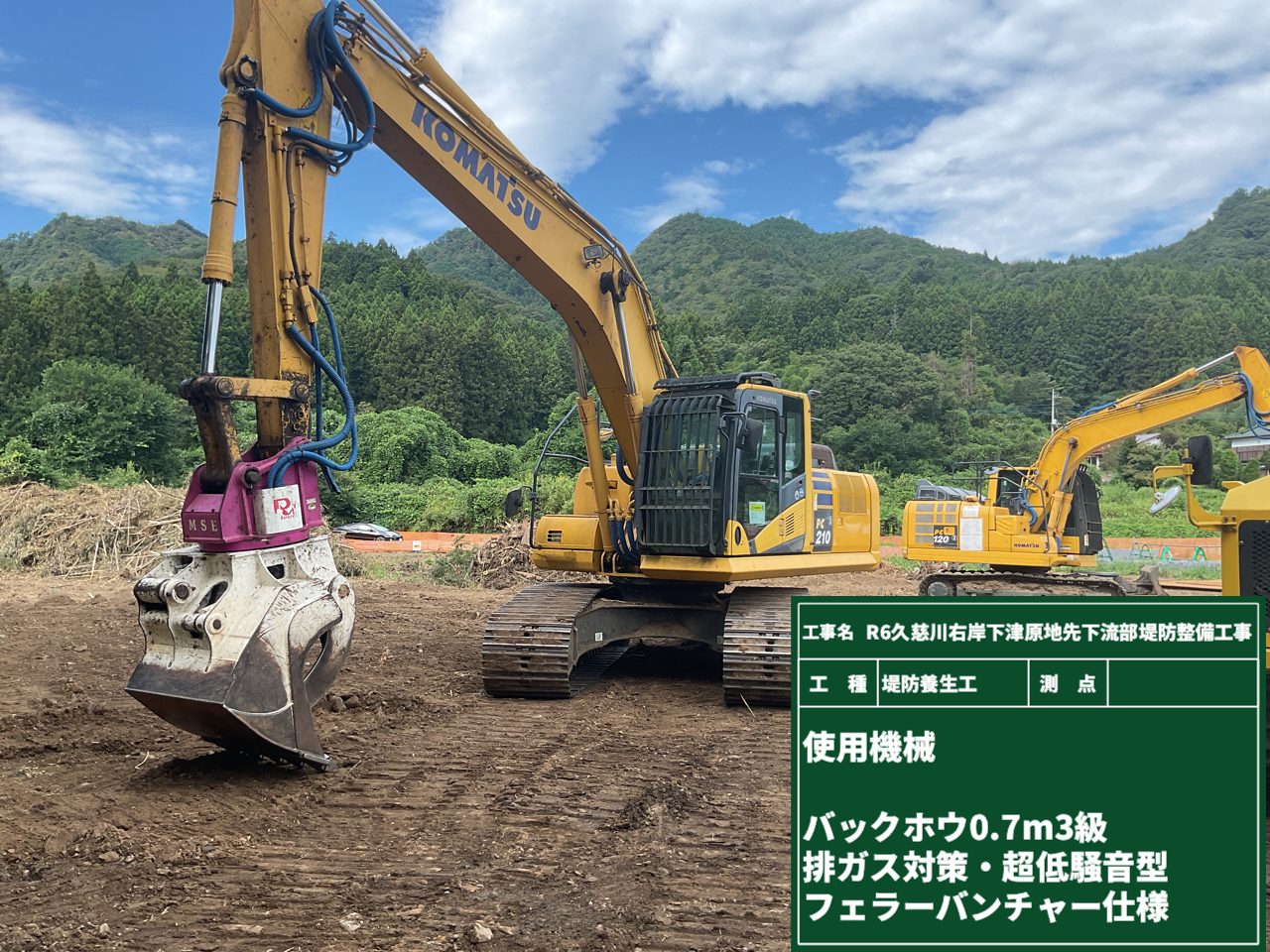

林業で使われる高性能な伐倒機械、フェラーバンチャーを使って立木を掴んでは切断していきます。
危険な伐倒作業や、木材の掴み取りや集積なども１台で何役もこなす働き者です‼
ただ…超低騒音型の機械を使うなど最大限の配慮をしているのですが、
伐採や積込み時に騒音や振動がどうしても発生してしまいます。。。。。
地域の皆さまにはご迷惑をおかけしますが、よろしくお願い致します。

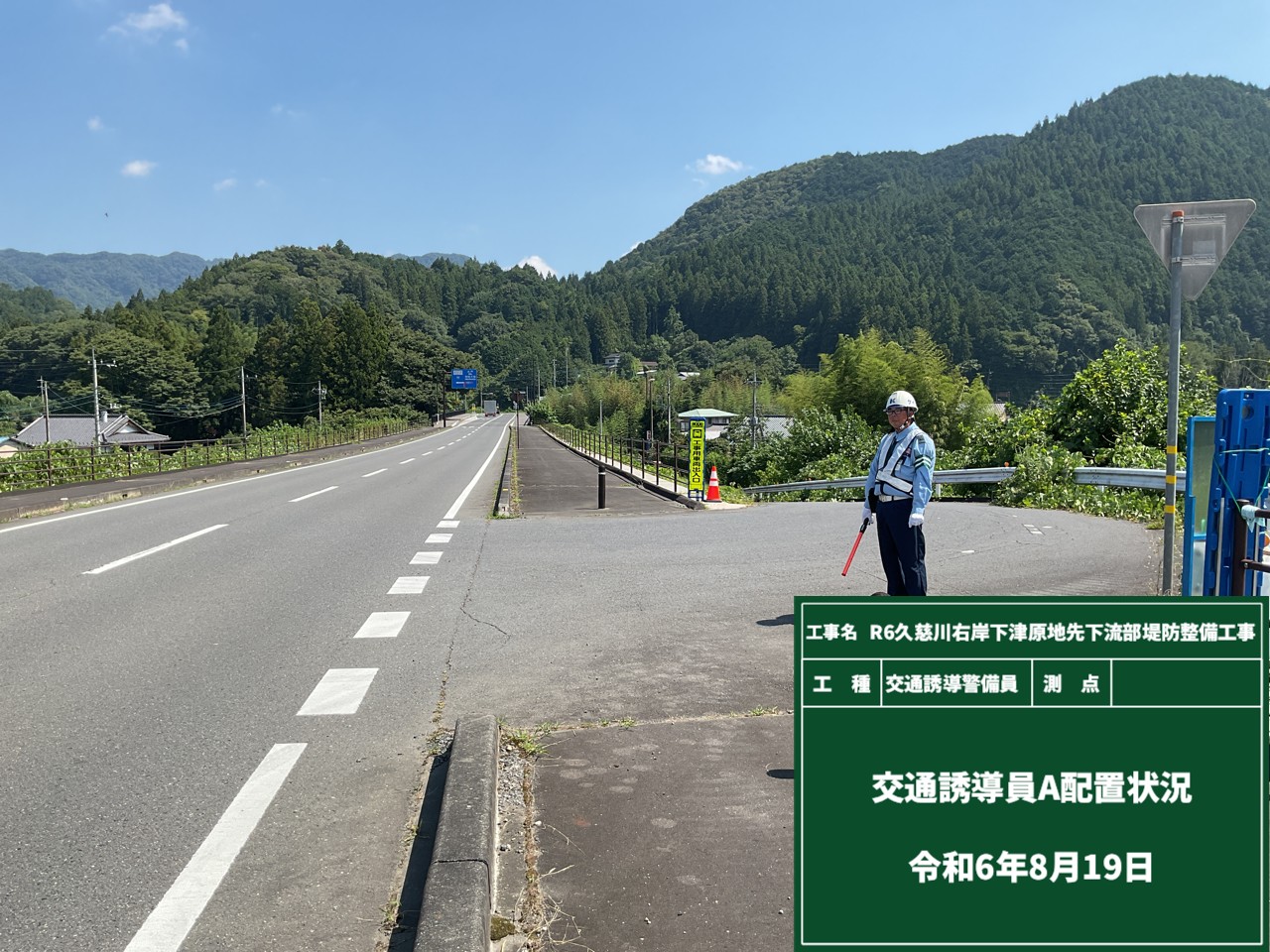

工事車両がたくさん出入りするので、交通誘導員を配置しています。
写真にある交通誘導員の”A”はエキストラ要員のＡではありませんよ‼
Ｂじゃなくて、Ａ‼ これは大きな違いがあります。
交通誘導業務検定1級または2級に合格した者でないと持てないのが”Ａ”です✨
専門知識や技能も持っていて、一般的な交通誘導業務＋交通誘導隊の責任者を任されることもあるそうです。
この現場では、交通誘導のスペシャリストを配置しています。
今日は「道を切り開く」という1つのテーマで2つのお話をしたいと思います。

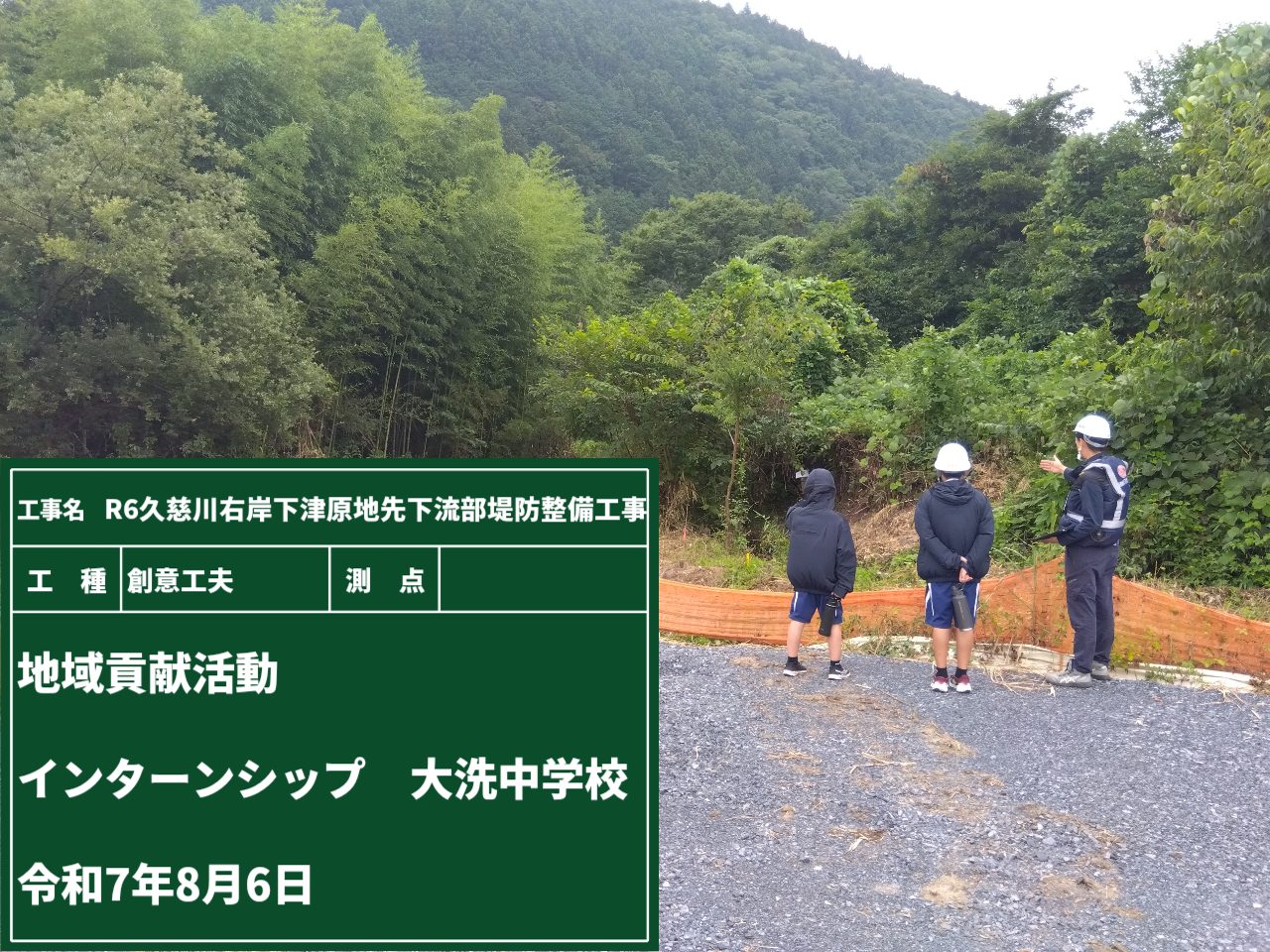

まず１つ目は、インターンシップです。
地元・大洗中学校から２名の生徒さんが現場に来てくれました！
この現場での作業内容や、この工事でどんなものが出来るのかを説明しました。
まだもう少し先にはなりますが、この子たちから未来の土木技術者が生まれるかもしれません✨
土木の仕事の面白さ、やりがいを少しでも伝えたい‼そんな想いで話をさせてもらいました。
２つ目は樋門設置に向けた事前準備です。
ここに新しく樋門を設置するために、支障となる樹木を伐採する必要があります。

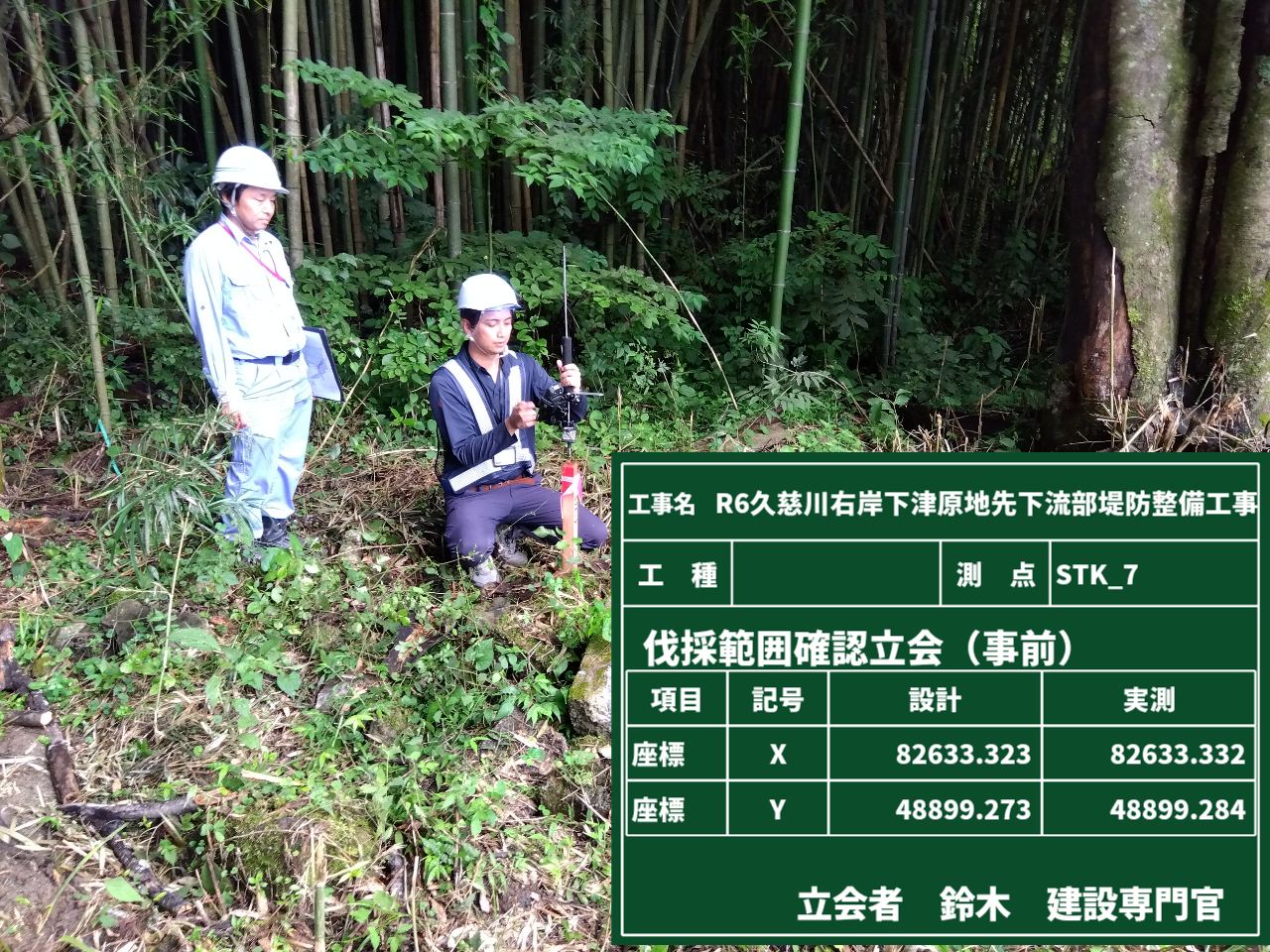

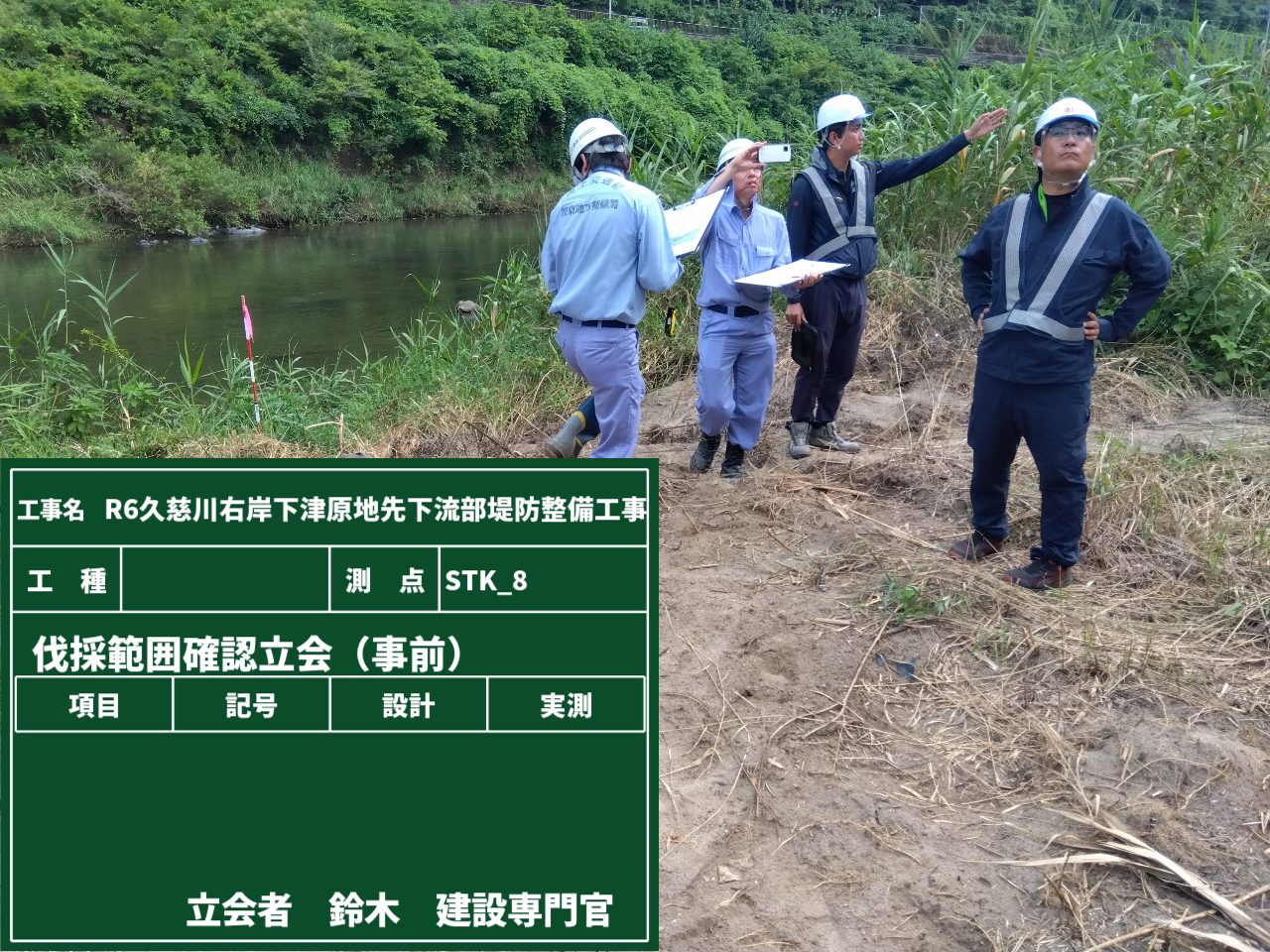

不必要な伐採をしないように、施工前に発注者立会いで伐採範囲の確認をしました。
樹木が多いと洪水時に水位が上がったり、樹木が倒れて流木となって被害が出る場合もあります。
自然に配慮しながら、安全な堤防をつくる…
まさに”自然と人が共に生きる道”を切り開く、大切な作業です🌳👪

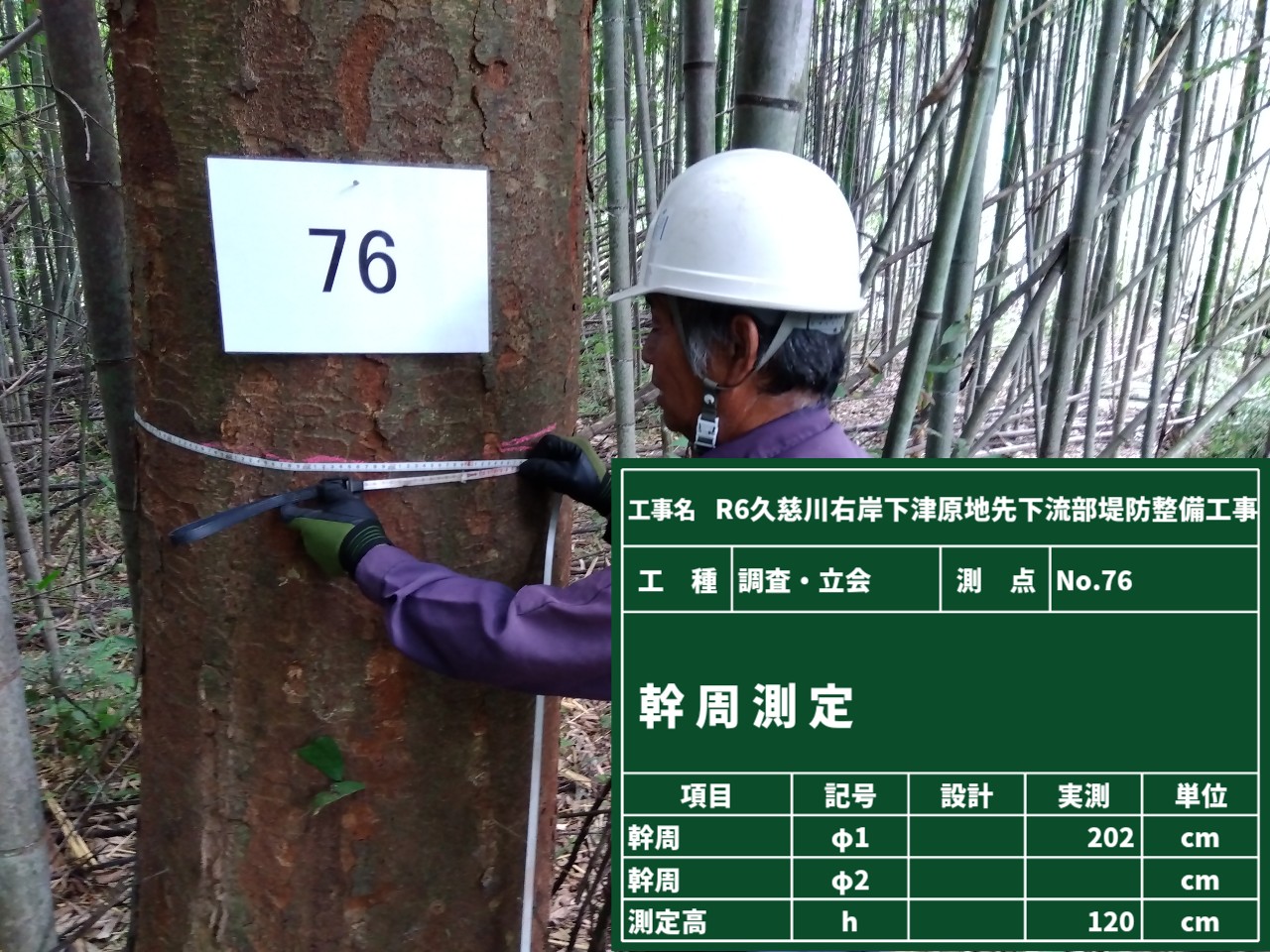

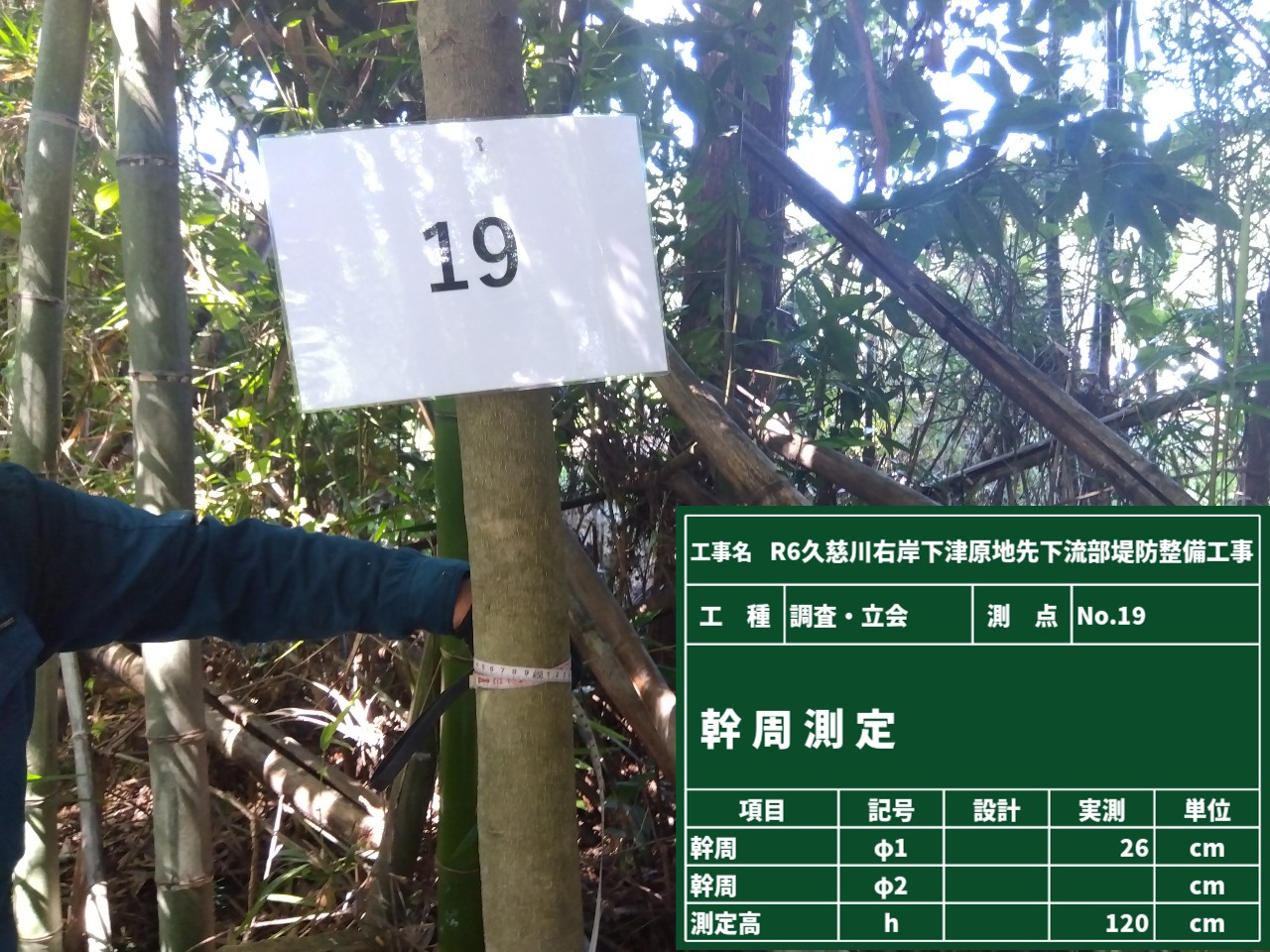

「19番の方どうぞ～」、「76番の方どうぞ～」
次々に腹囲を測っていきます。樹齢と共に気になる腹囲。
特定保健指導を受けないように日々の生活に気を付けながら過ごしています✌
何ていうのはもちろん冗談で（分かってますよね‼）
伐採予定の木の幹周を測っているのは、”伐採量を把握するため”です。
伐採後の木を運搬するのに必要な車両数や人員の確保などの計算に使います！
今回は全部で106本🌲🌳 熱い中、お疲れ様でした！

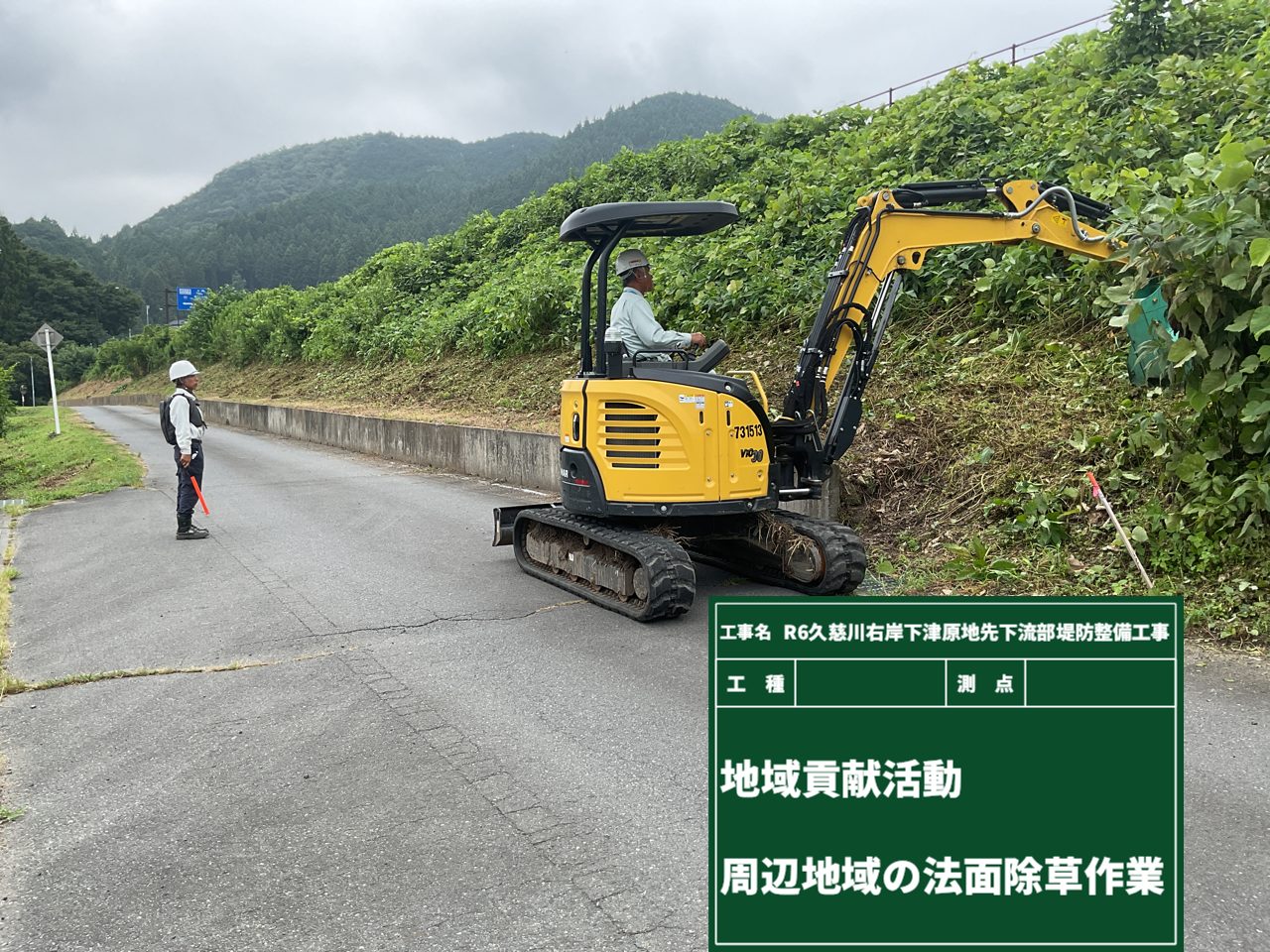

そしてこちらは、地域貢献で現場周辺の除草作業を行いました！
ここは地域の皆さんが使われる道路です。少しでも通りやすくなれば嬉しいです✨

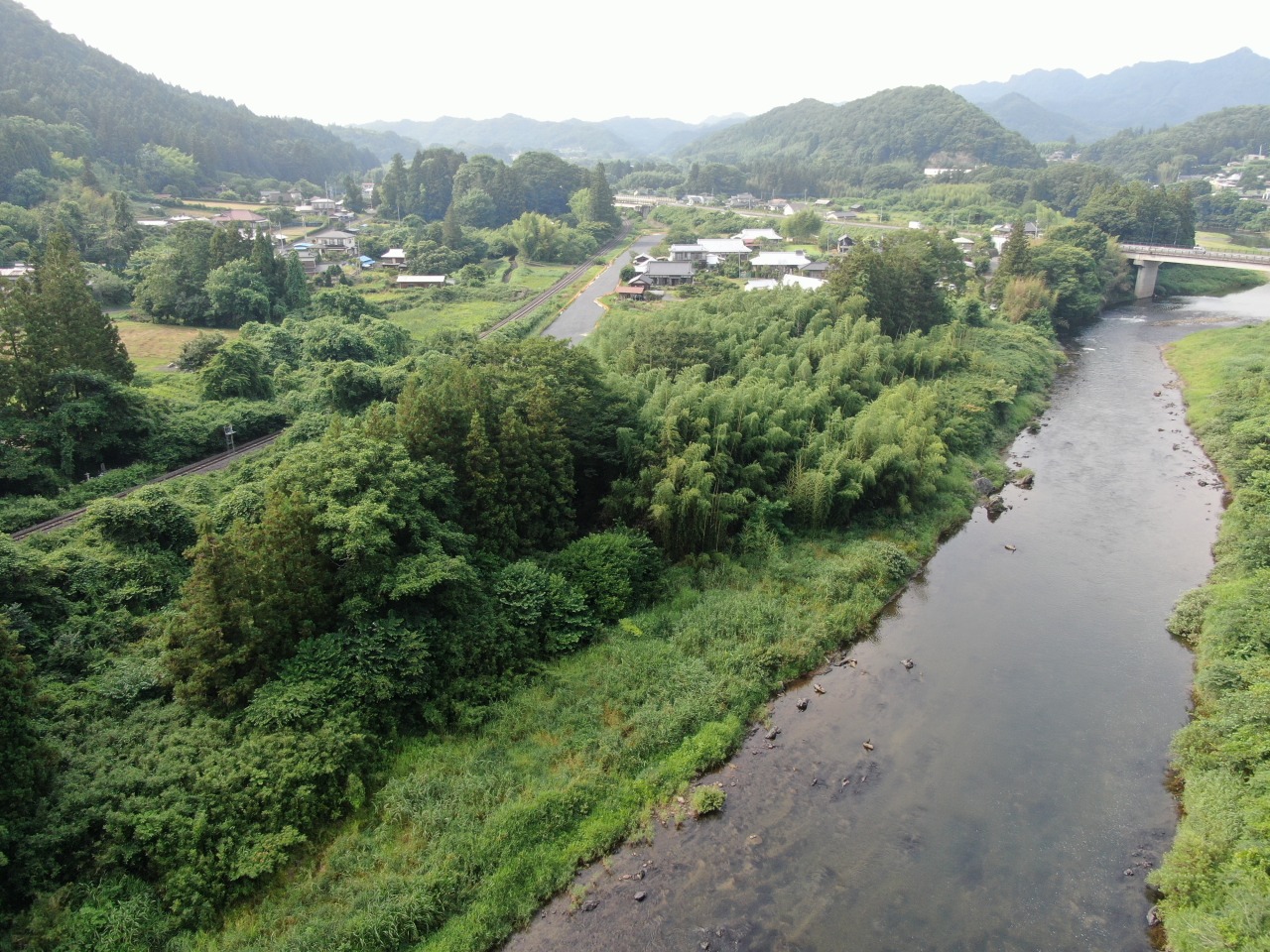

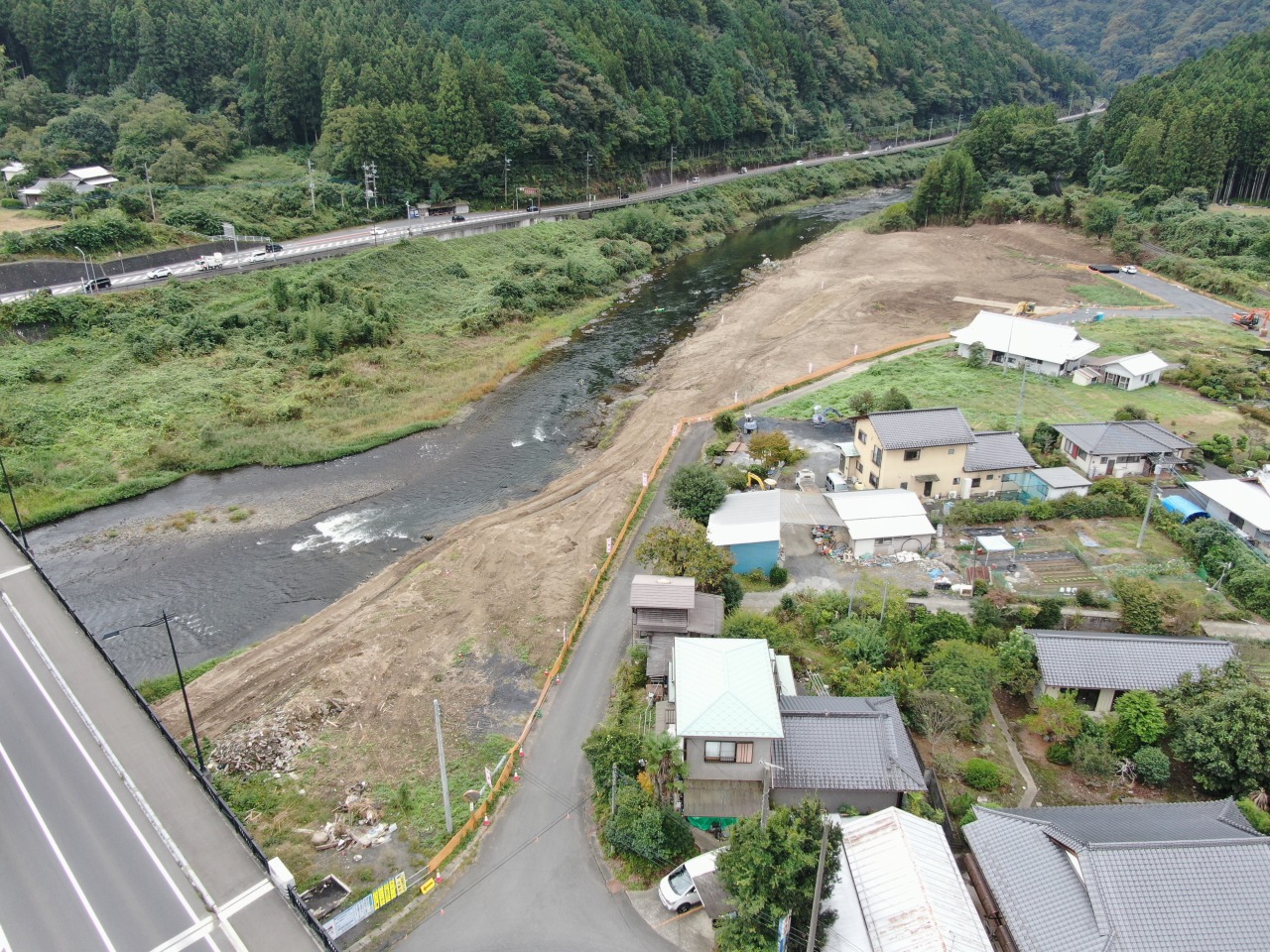

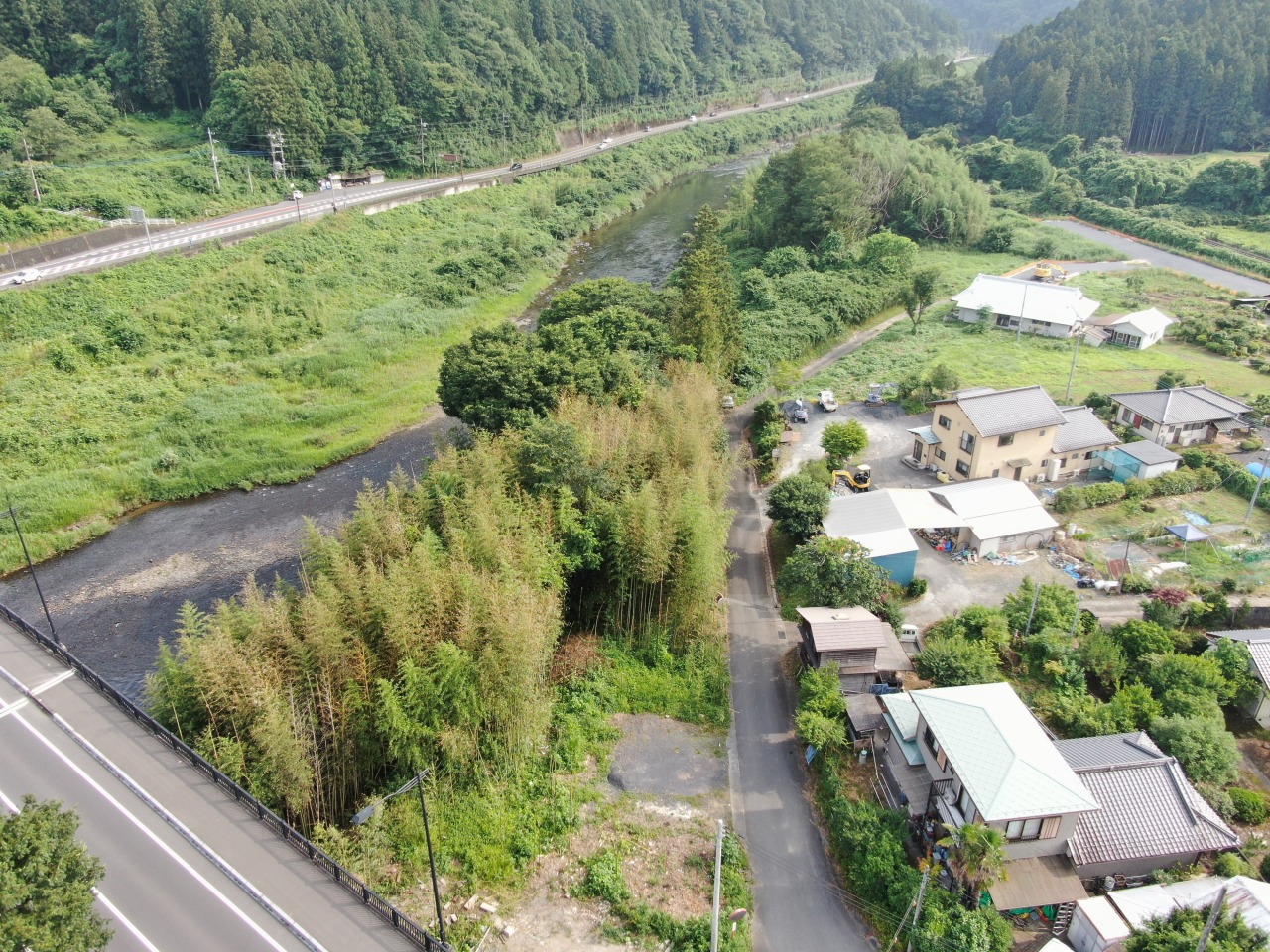

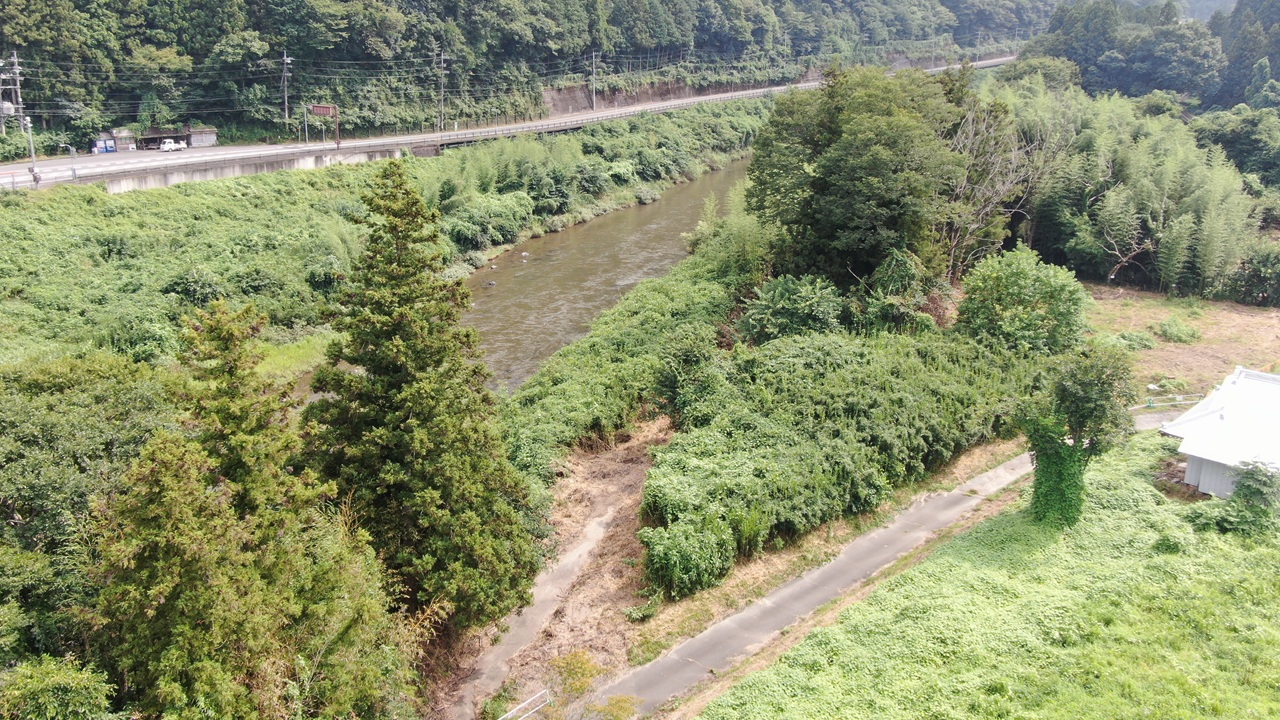

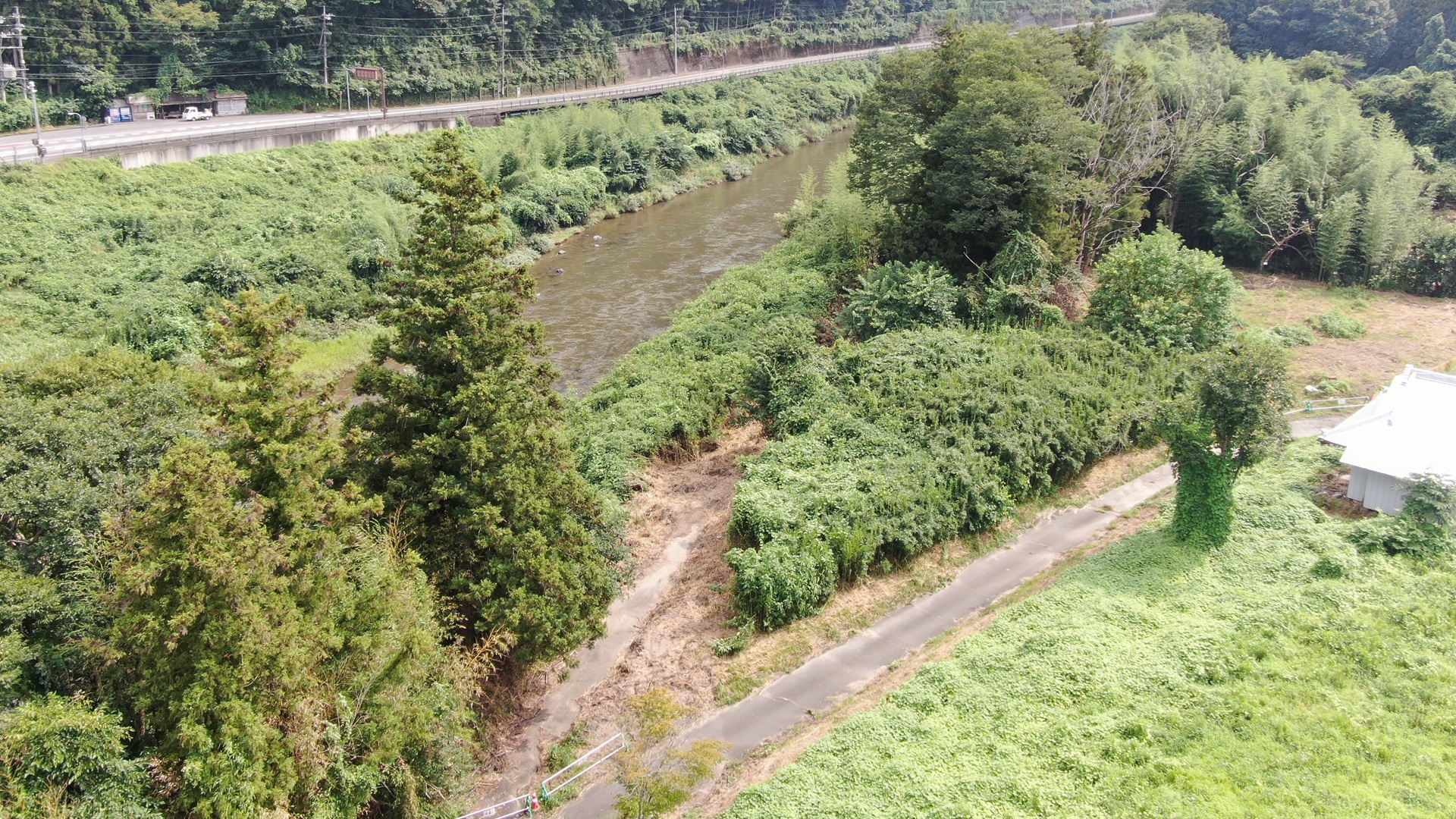

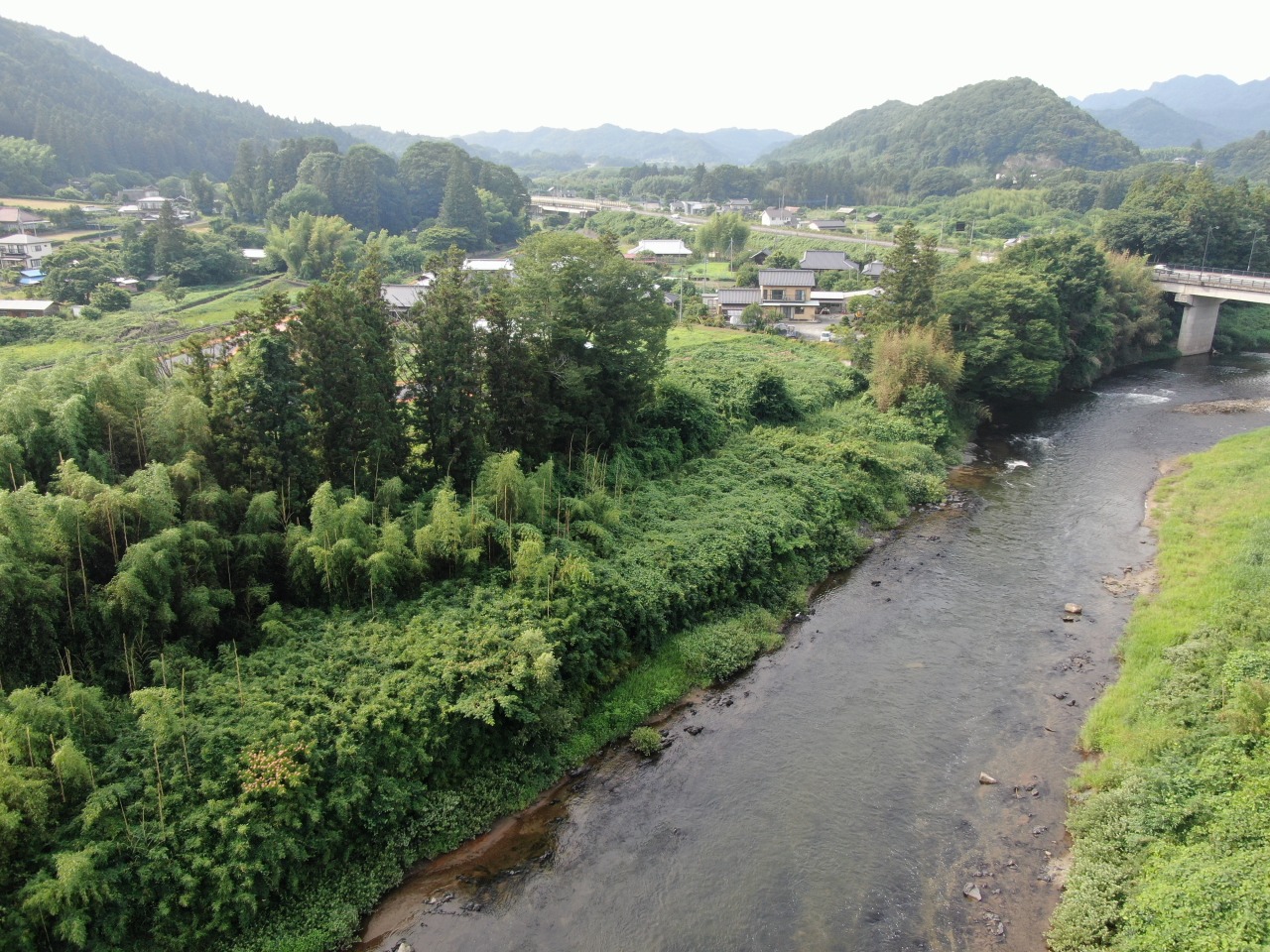

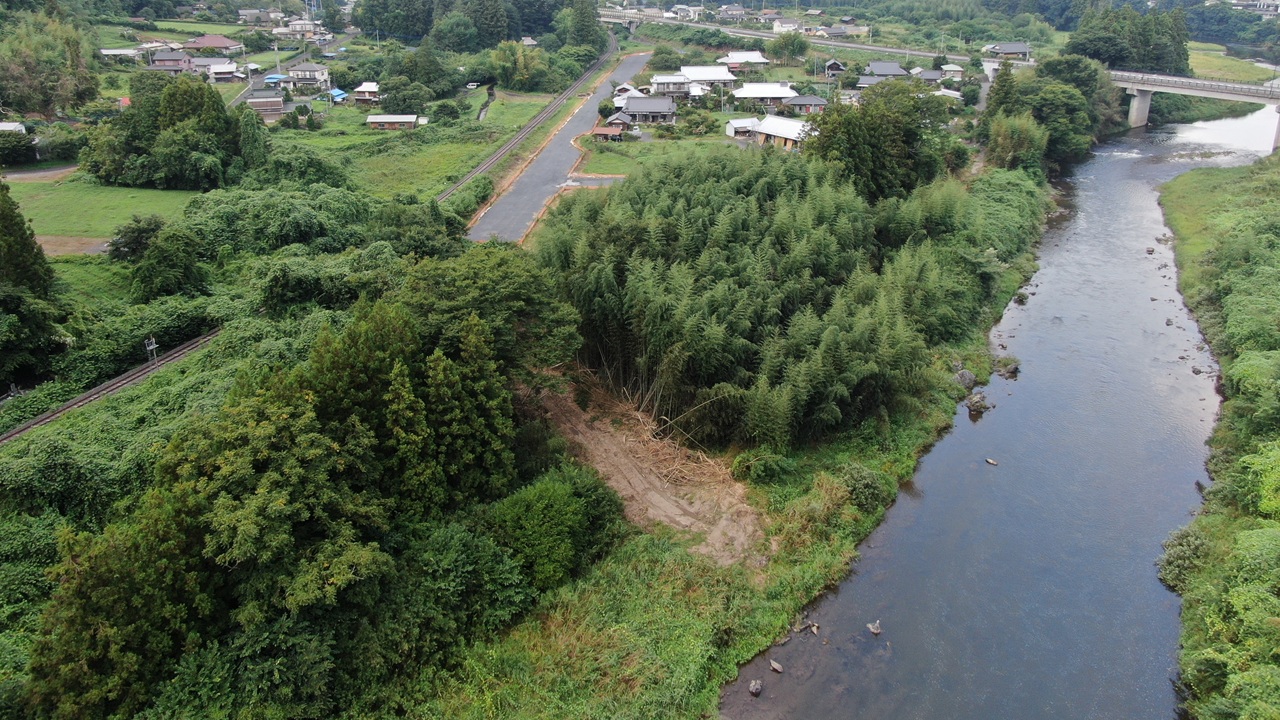

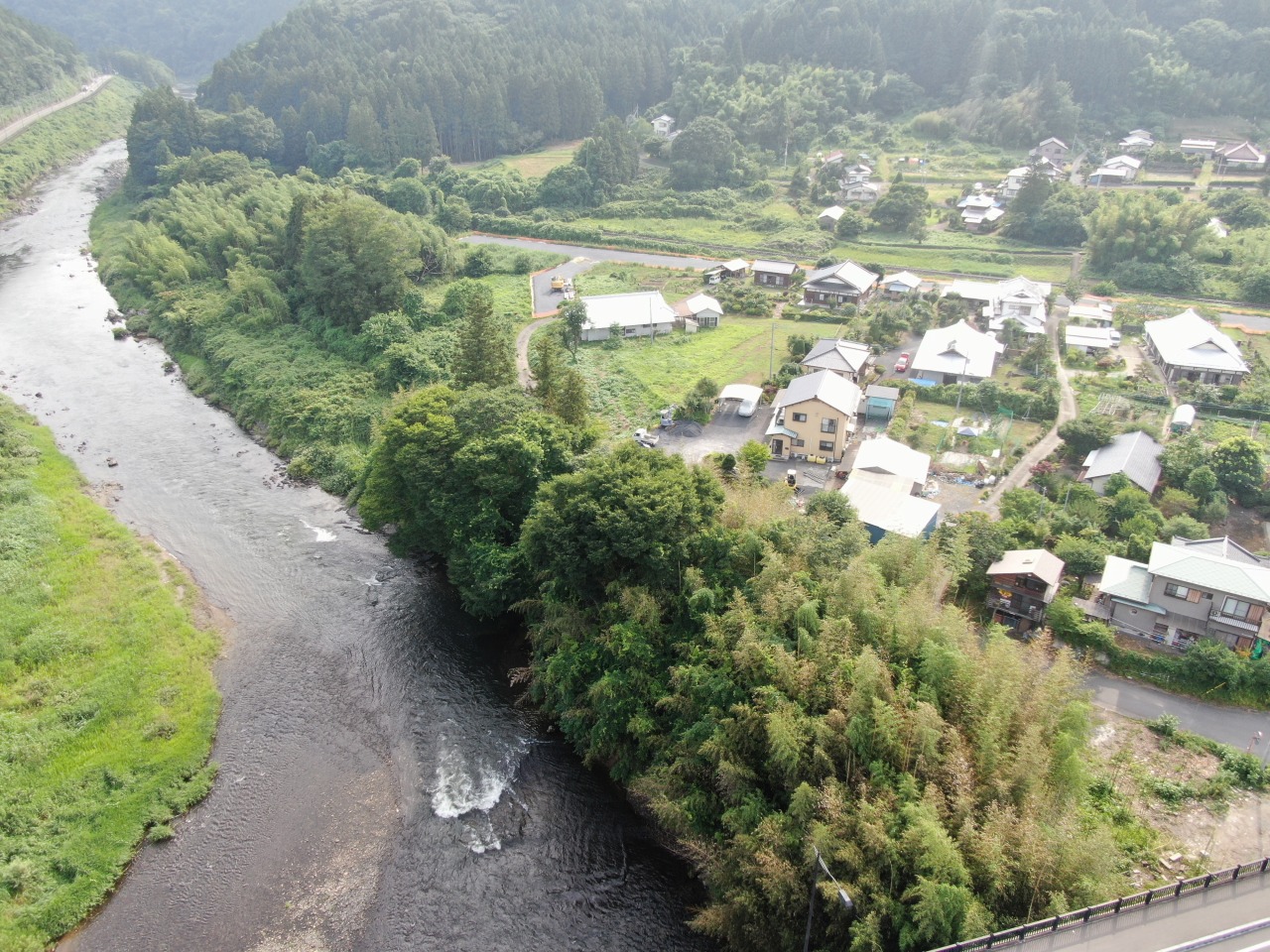

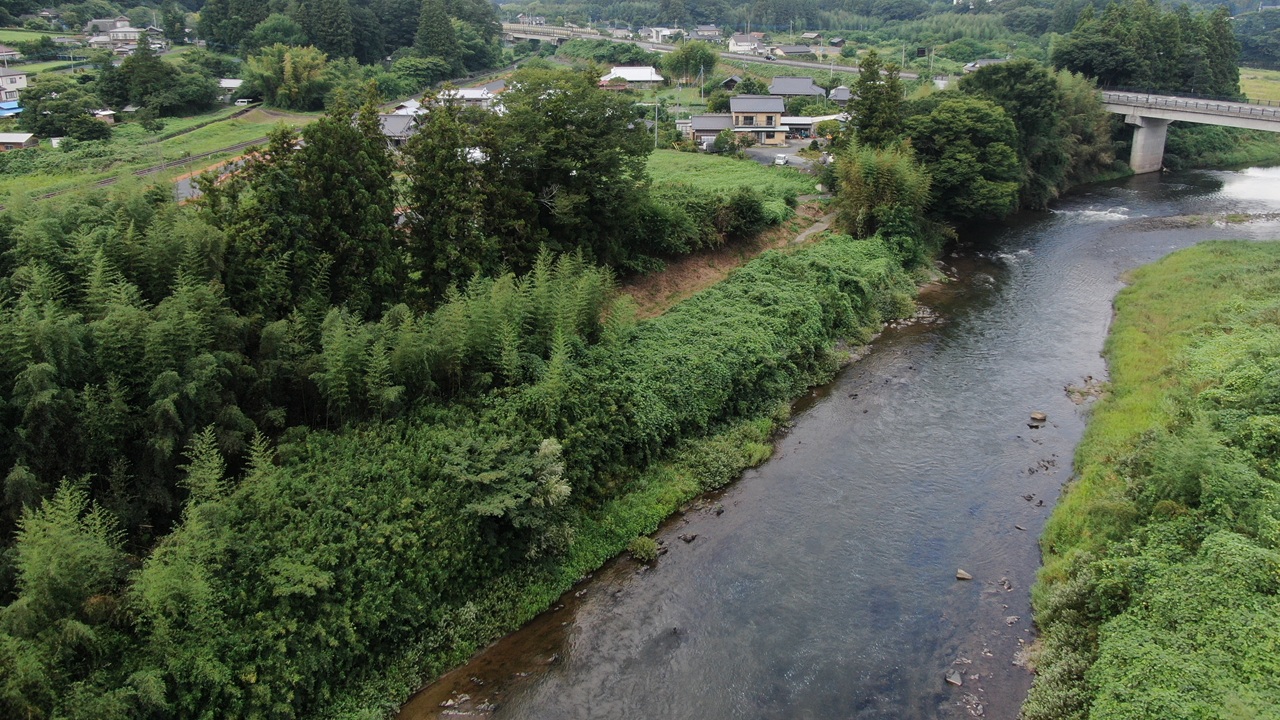

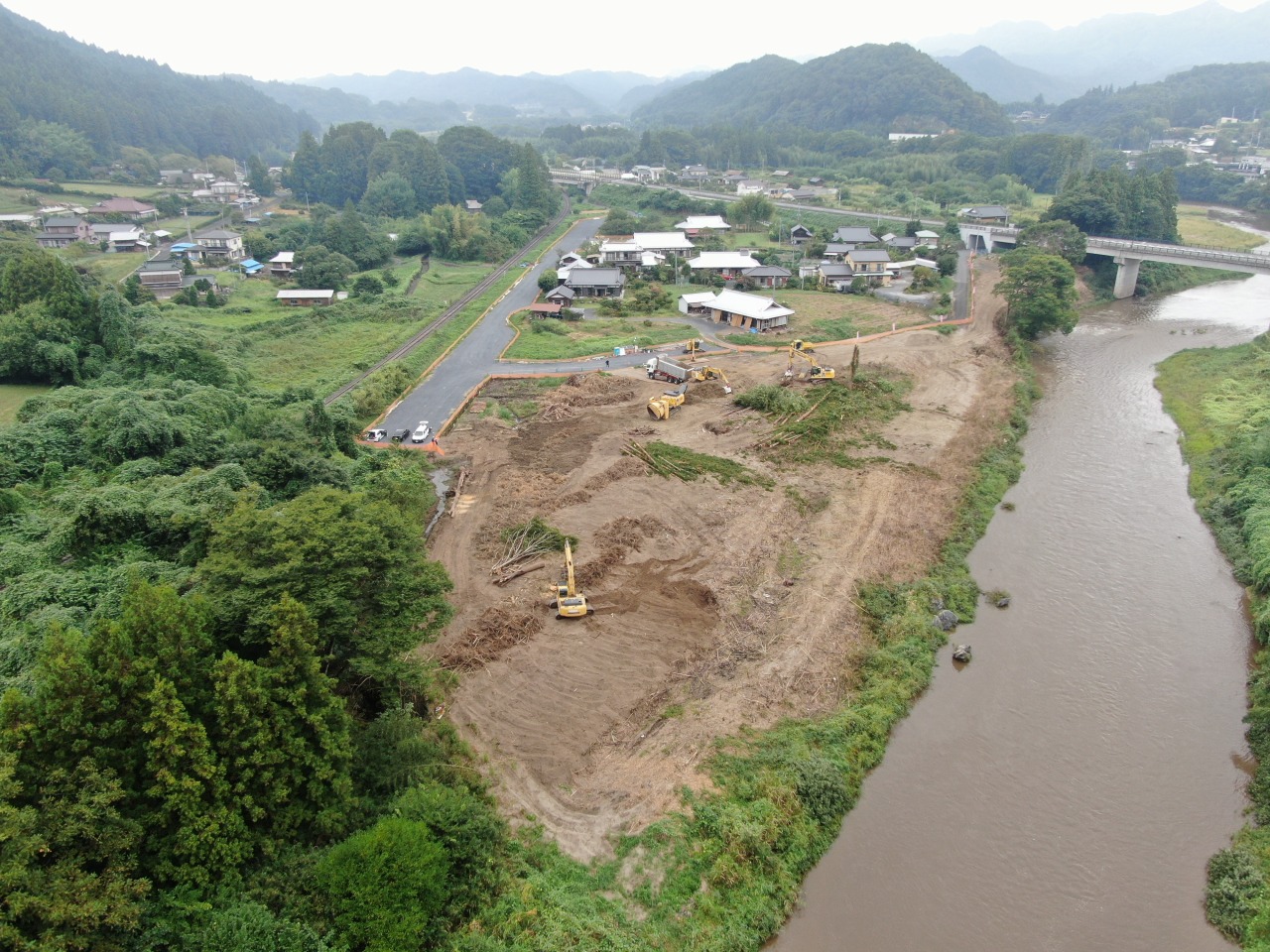

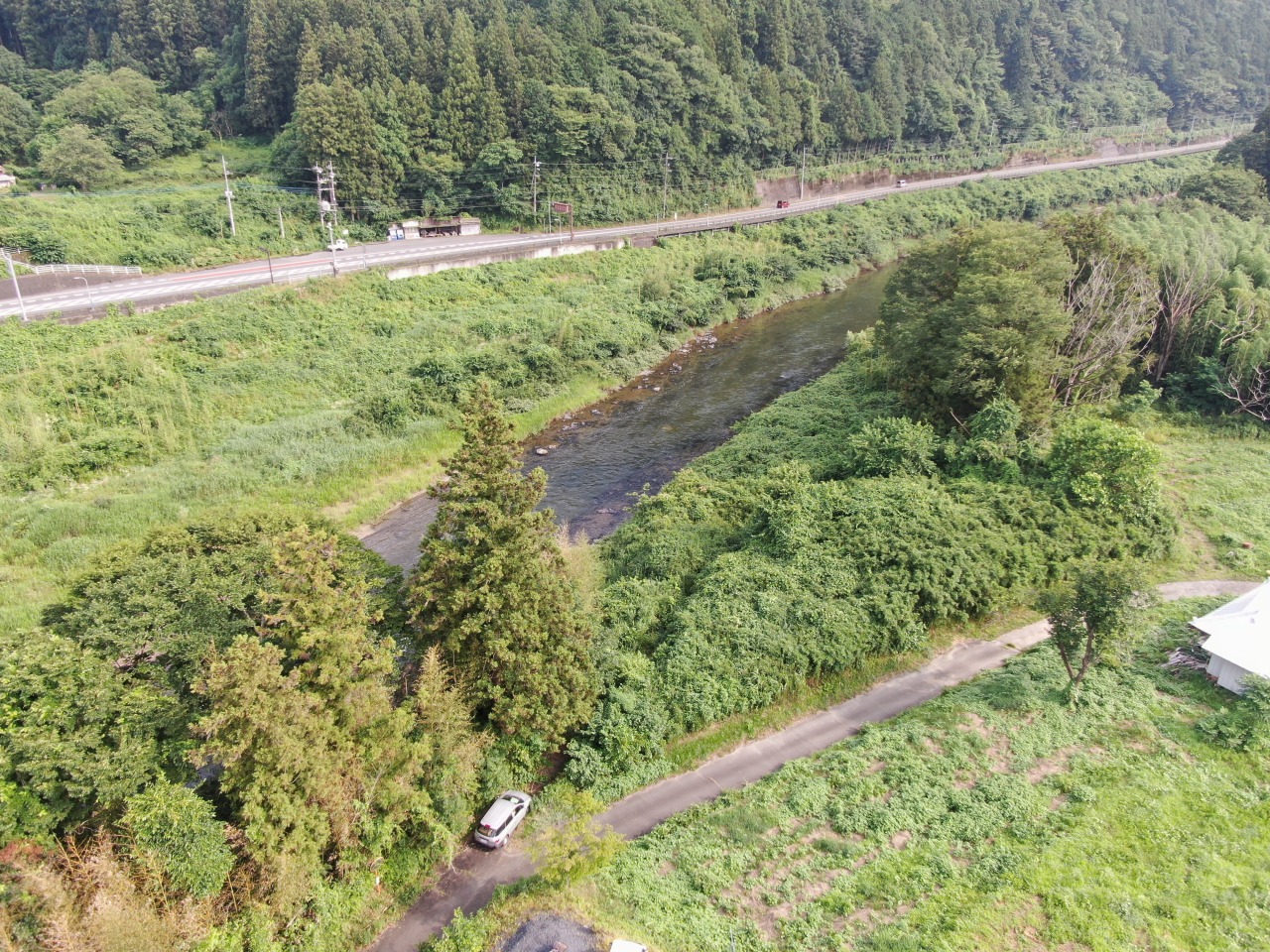

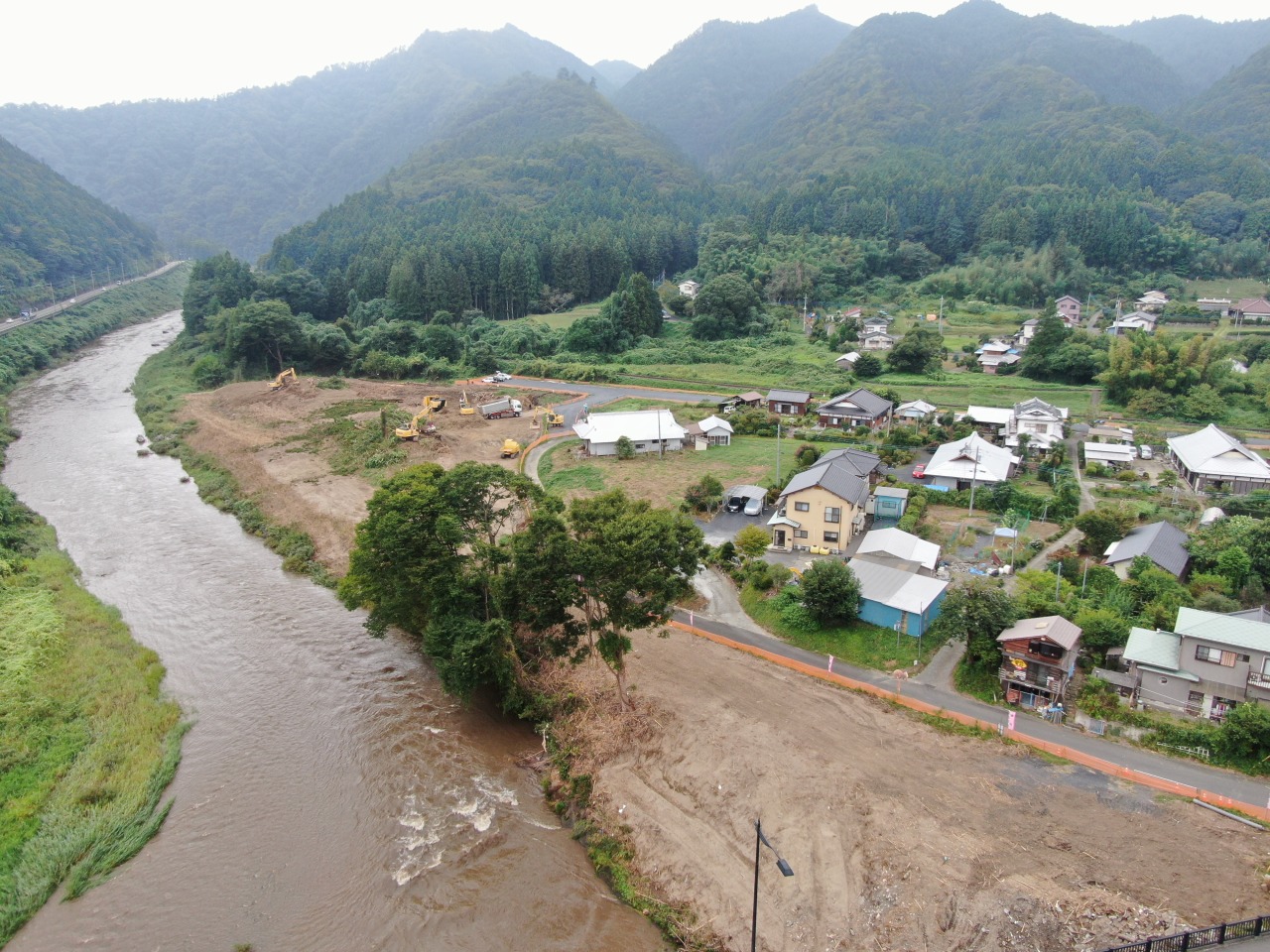

着手前の現場状況です。
順次作業を行わせていただきます。
今後とも当工事をよろしくお願いいたします。

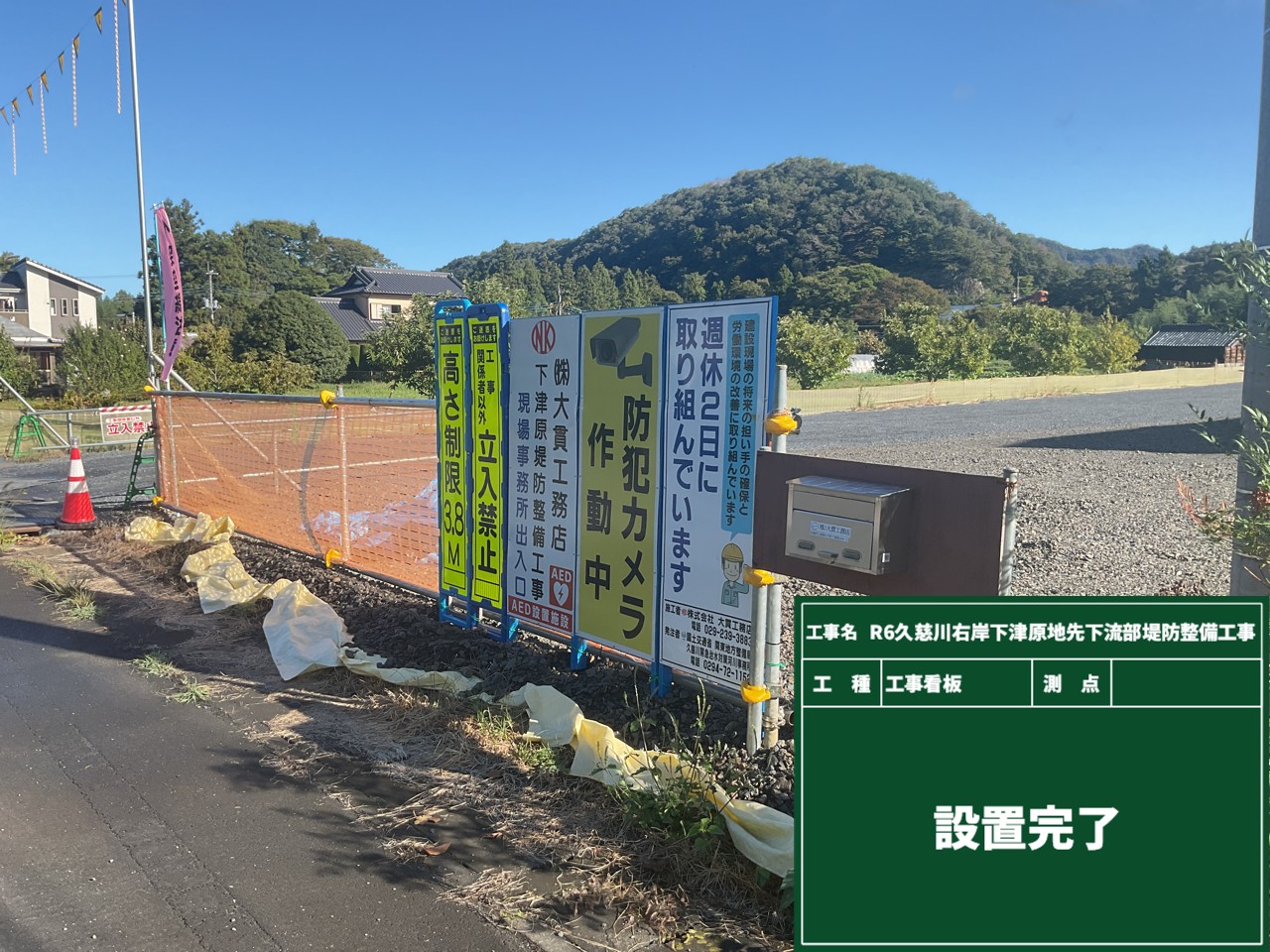

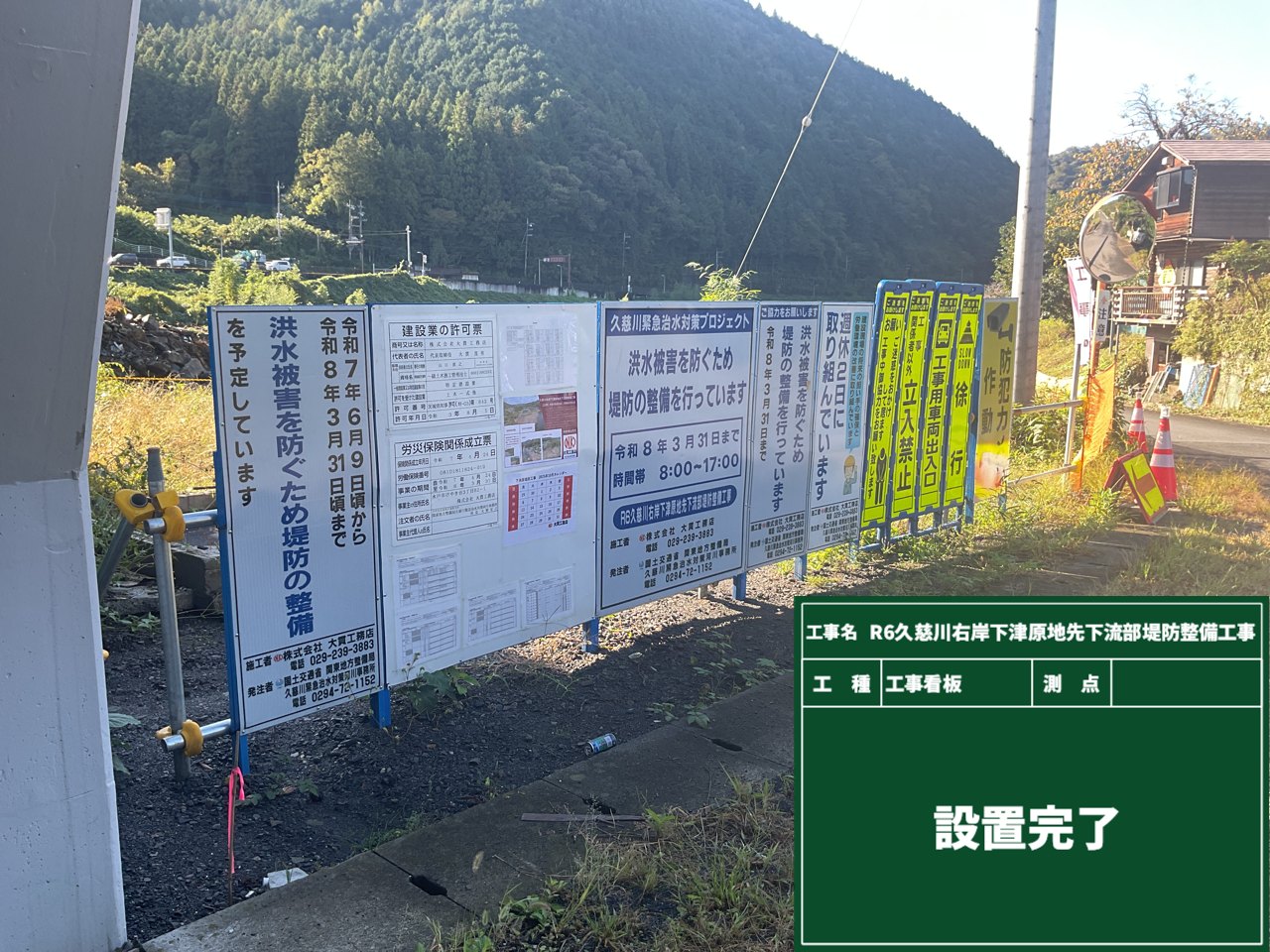

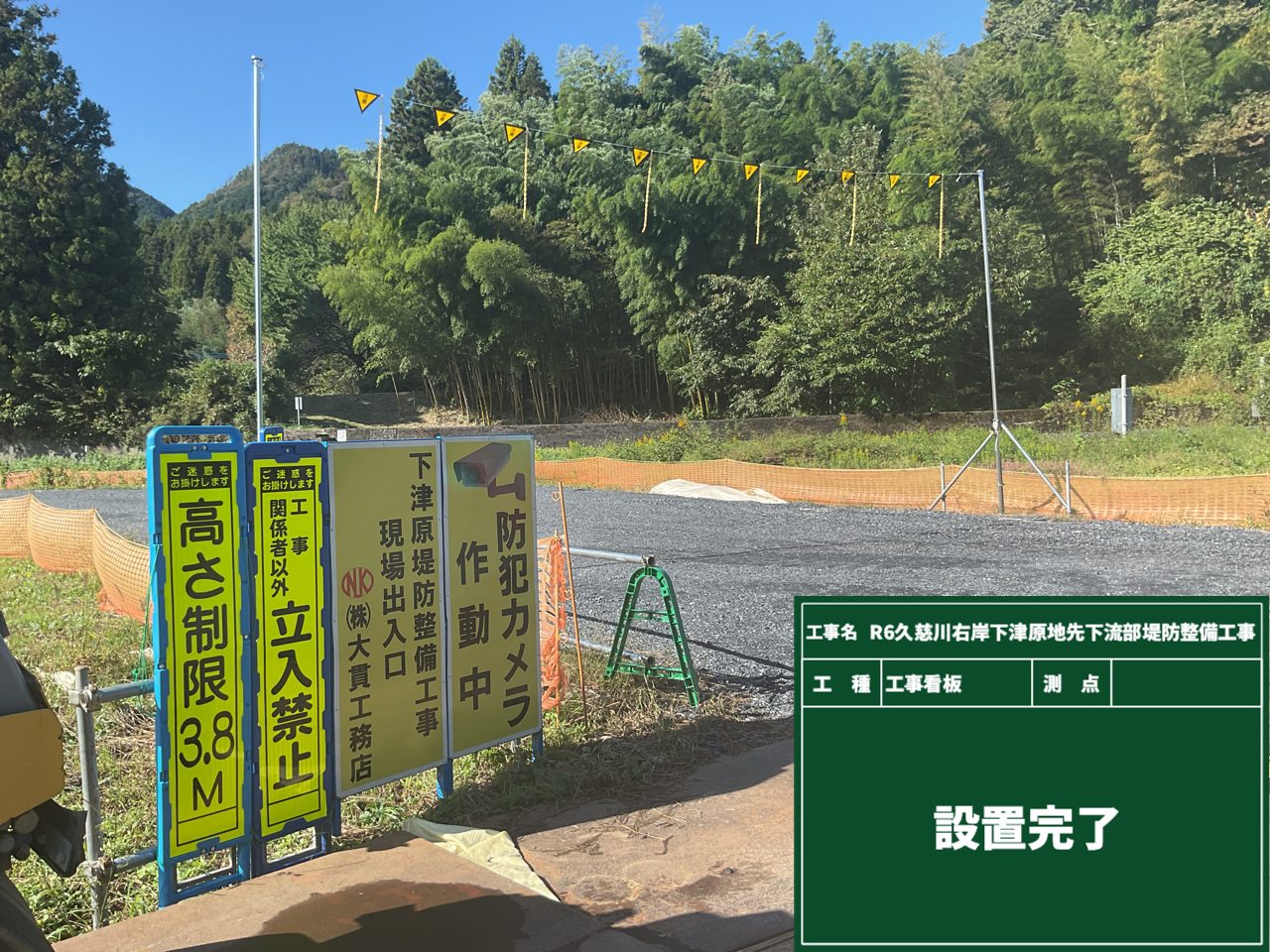

工事看板を設置しました‼
地域の方や通行する方に、工事期間や工事内容などをお知らせしています。
今回の工事は、河川にある堤防を強化して、洪水から地域を守る工事をしています。
堤防の高さを上げたり、傷んでいる部分を修復する作業などがあります。
地域の皆さまには工事期間中、ご不便をおかけするかと思いますが何卒ご協力をお願い致します！
安全第一で進めて参ります‼
